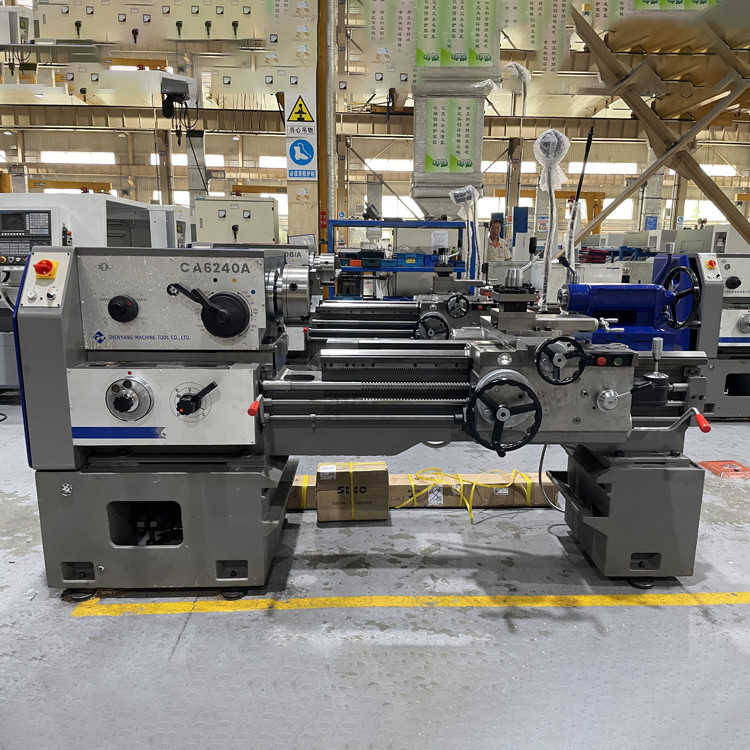

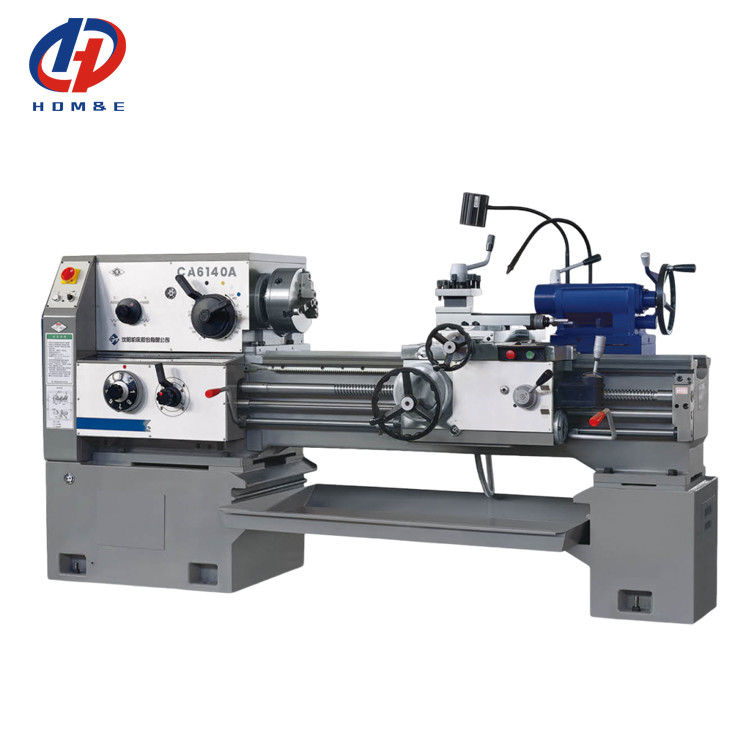

La machine à tourner horizontale SMTCL CA6140B/A à tourner manuel de 2000 mm pour l'acier

Description du produit :

La série CALe tour commun est un type de tour standard couramment utilisé pour l'usinage de pièces de taille moyenne. C'est un modèle de tour populaire connu pour sa stabilité, sa structure simple, sa facilité d'utilisation et d'entretien.

La série CALe tour commun se compose généralement du banc, de la broche, du système d'avance et du porte-outil. Le banc est le composant principal qui supporte la pièce et les outils de coupe, tandis que la broche est responsable de la fixation et de la rotation de la pièce. Le système d'avance contrôle le mouvement de l'outil de coupe sur la pièce, et le porte-outil est utilisé pour serrer et faire fonctionner les outils de coupe.

La série CALe tour commun convient à l'usinage de divers types de pièces métalliques, telles que les arbres, les filetages et les engrenages. Il peut effectuer le tournage, l'alésage, le perçage, le filetage et d'autres opérations d'usinage. Il est largement utilisé dans les industries de la fabrication et de la transformation mécanique comme l'une des machines-outils couramment utilisées.

La série CALe tour commun trouve de nombreuses applications dans la production industrielle, répondant aux exigences d'usinage de pièces uniques et de production de masse. Il offre flexibilité et polyvalence, ce qui le rend adapté aux débutants et aux petites et moyennes entreprises ayant divers besoins d'usinage.

Caractéristiques du produit :

1, Apparence nouvelle

La conception de l'apparence de la machine-outil intègre le concept ergonomique dans la structure de la machine mature, améliore le fonctionnement, utilise les pièces d'emboutissage rouges et grises frappantes, et l'apparence générale est belle.

2, Spécifications complètes

Les produits de la série CA ont des spécifications complètes et une large gamme de catégories. Y compris le tour à banc droit, le tour à banc en selle et le tour à grand alésage.

3, Fonctions complètes

Le tour de la série CA peut supporter une variété de matériaux d'extrémité, à l'intérieur et à l'extérieur de la colonne E1, du cône et d'autres traitements de tournage de surface rotative. Traitement plus précis d'une variété de filetages métriques, impériaux, modulaires, de pas de diamètre. De plus, le perçage, les trous de goupille, le tirage de pistolets à huile et d'autres travaux peuvent également être facilement qualifiés.

4, Excellentes performances

Le tour ordinaire de la série 40A est équipé d'un roulement avant de broche de grand diamètre et a une portée de banc plus large que les produits similaires, ce qui permet d'obtenir une différence structurelle plus élevée et d'atteindre de nouveaux niveaux de performance.

Détails du produit :

Paramètres du produit :

Article		Unité	CA6140B/A CA6240B/A	CA6150B/A CA6250B/A
Diamètre de balancement maximum au-dessus du banc		mm	400	500
Diamètre de balancement maximum au-dessus du chariot		mm	210	300
Diamètre de balancement maximum au-dessus de l'ouverture/Largeur de l'ouverture		mm	630*210	720*210
Longueur maximale de la pièce		mm	1000/900 ; 1500/1400 ; 2000/1900

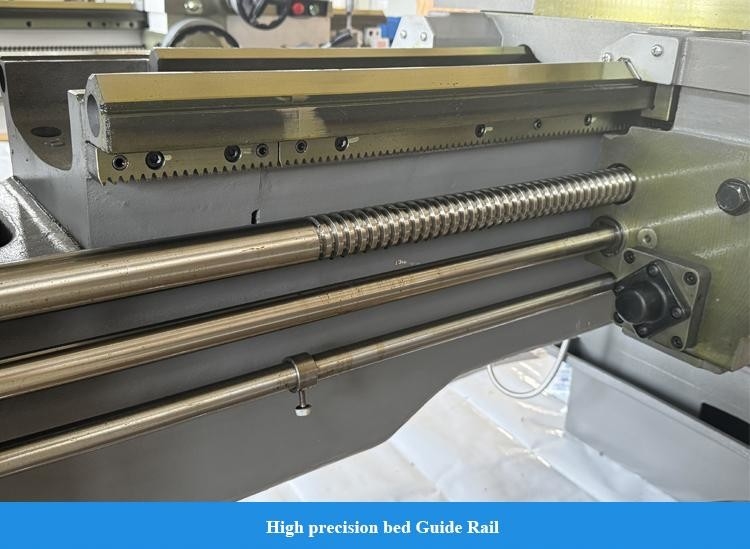

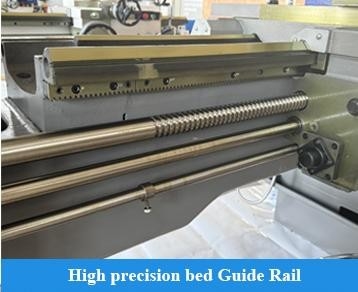

Largeur du banc/dureté mm		mm	400, Rc52

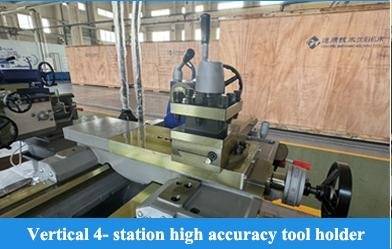

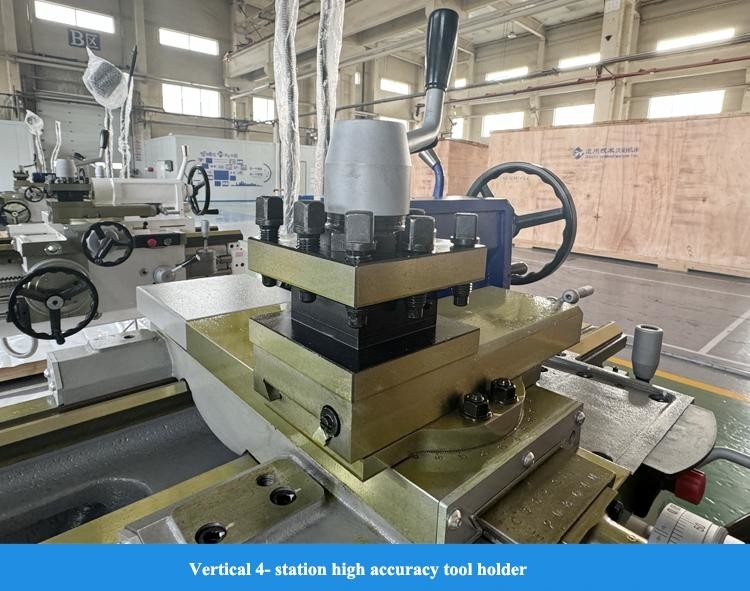

Section des outils de tournage		mm	25x25

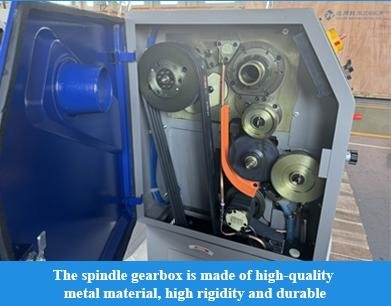

Plage de vitesse de broche		tr/min	10-1400(24)

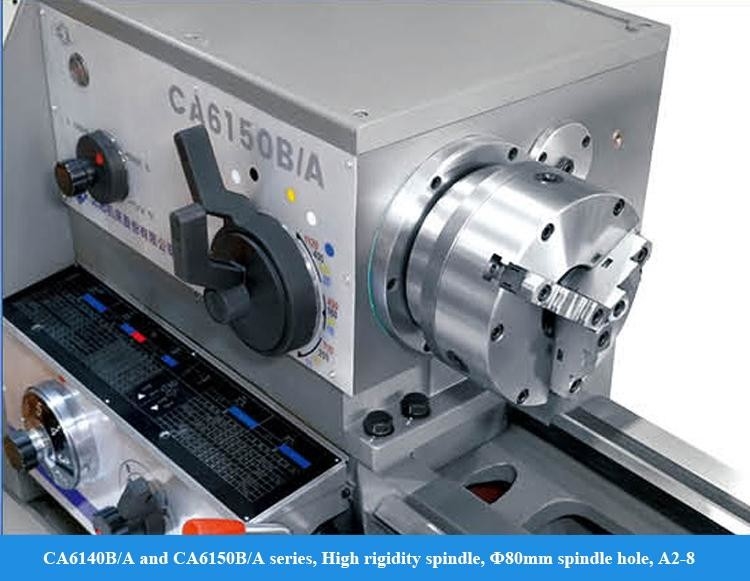

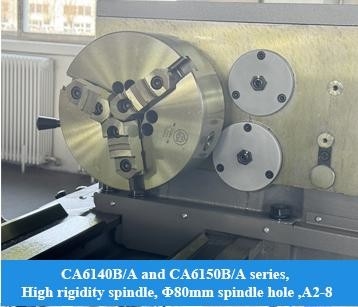

Alésage et nez de broche		mm	80 A28
Cône du nez de broche			Φ90mm(1:20)
Plage d'avance longitudinale	Standard	mm/r	0,11-1,6
	petite avance	mm/r	0,028-0,11
	augmenter l'avance	mm/r	1,71-6,4
Plage d'avance transversale	Standard	mm/r	0,05-0,8
	petite avance	mm/r	0,014-0,005
	augmenter l'avance	mm/r	0,88-3,2
Course du chariot transversal/course du touret supérieur		mm	320/140
Angle d'orientation du chariot composé		degré	±90
Déplacement rapide du chariot		m/min	4
Déplacement rapide du chariot transversal		m/min	2

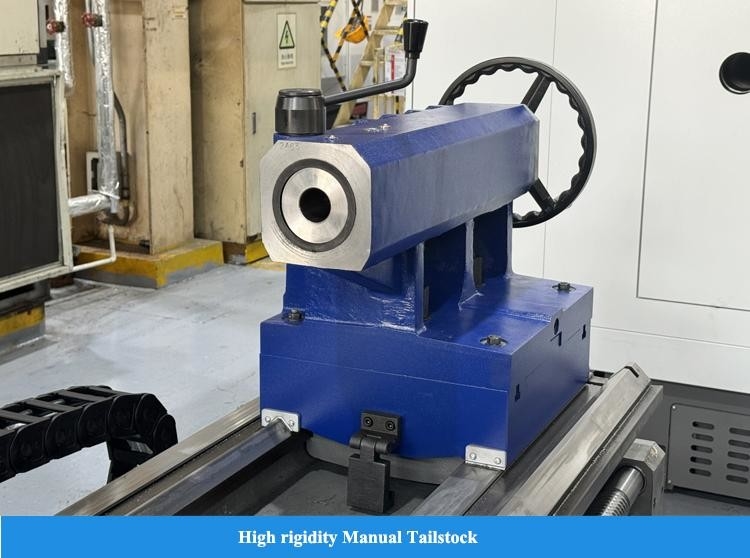

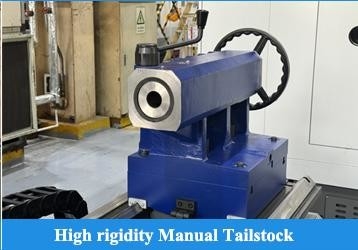

Course de la broche de la contre-poupée		mm	150
Diamètre de la broche de la contre-poupée		mm	Φ75
Cône de la broche de la contre-poupée			Morse 5#
Filetage métrique (types)		mm	1-192(44)
Filetage Whitwhorth (types)		t.p.i	1/2-24(28)
Filetage modulaire (type)		mm	0,25-48(39)
Pas de diamètre (types)		D.P	1/2-96(38)
Moteur principal		kW	7,5
Nouveau poids de la machine	1000mm	kg	2070	2140
	1500mm	kg	2220	2290
	2000mm	kg	2570	2640
Dimensions hors tout (L*L*H)	1000mm	mm	2668*1000*1270	2668*1037*1315
	1500mm	mm	3168*1000*1270	3168*1037*1315
	2000mm	mm	3668*1000*1270	3668*1037*1315

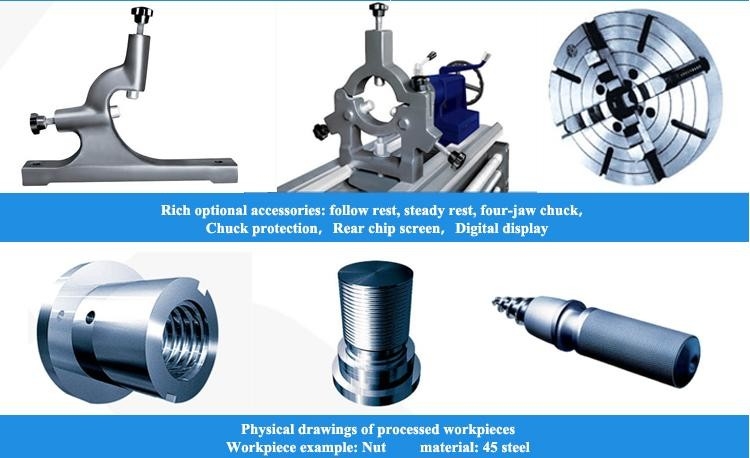

CA6140B/A et CA6240B/A Configuration standard : Diamètre de l'alésage de la broche : Φ 80mm 1. Type de nez de broche : A28 2. Mandrin : Φ 250mm mandrin à trois mors 3. Ruban Taistock : Morse 5 4. Centre mort 5. Lampe de travail 6. Pistolet à huile 7. Boîte à outils 8. Patin en fer réglable	CA6140B/A et CA6240B/A Configuration sélective : 1. Φ 315mm mandrin manuel à trois mors 2. Φ 250mm mandrin manuel à quatre mors 3. Φ 315mm mandrin manuel à quatre mors 4. Repose-pieds Φ 20- Φ125mm 5. Repose-pieds Φ100-Φ205mm 6. Lunette suiveuse Φ20-Φ80mm 7. Contre-pointe mobile Morse 5 ou Morse 4 8. Protection du mandrin 9. Écran à copeaux arrière 10. Affichage numérique

CA6150B/A et CA6250B/A Configuration standard : Diamètre de l'alésage de la broche : Φ 80mm 1. Type de nez de broche : A28 2. Mandrin : Φ 250mm mandrin à trois mors 3. Ruban Taistock : Morse 5 4. Centre mort 5. Lampe de travail 6. Pistolet à huile 7. Boîte à outils 8. Patin en fer réglable

CA6150B/A et CA6250B/A Configuration sélective : 1. Φ 315mm mandrin manuel à trois mors 2. Φ 400mm mandrin manuel à trois mors 3. Φ 250mm mandrin manuel à quatre mors 4. Φ 315mm mandrin manuel à quatre mors 5. Φ 400mm mandrin manuel à quatre mors 6. Repose-pieds Φ 20- Φ125mm 7. Repose-pieds Φ125-Φ250mm 8. Lunette suiveuse Φ20-Φ80mm 9. Contre-pointe mobile Morse 5 ou Morse 4 10. Protection du mandrin 11. Écran à copeaux arrière 12. Affichage numérique
