La machine à tourner à commande numérique verticale SMTCL V6 Heavy Duty 3 axes
Nom de la marque:
SMTCL
Numéro de modèle:
V2 V4
Lieu d'origine:
Chine
Attestation:
CE ISO certification
Quantité minimum de commande:
1
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | V2 V4 |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Le tour CNC vertical |
| Type de nez de broche: | A2 à 8 | Puissance de sortie du moteur principal: | 15/18,5 kW |
| Diamètre maximal de balancement au-dessus du lit: | Le nombre de points de contact doit être le même que le nombre de points de contact. | Hauteur de coupure maximum: | 350/500 mm |
| Mettre en évidence |
Combo de fraisage à tour CNC vertical,Le tour CNC vertical à charge lourde,Le tour CNC vertical |
||
Description du produit
Description du produit:

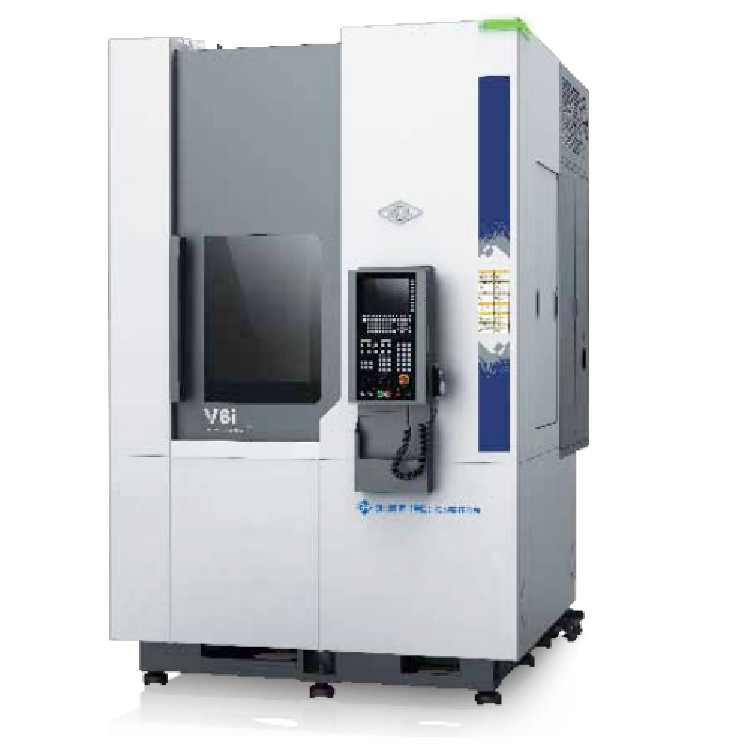

La machine à tourner à commande numérique verticale SMTCL V6 Heavy Duty 3 axes
Le tour vertical CNC est une machine-outil pour l'usinage de pièces de travail, caractérisée par une broche perpendiculaire à la surface de travail.Il utilise un système de commande numérique pour contrôler le mouvement de l'outil pour obtenir un fonctionnement d'usinage précis. Le tour vertical CNC est généralement composé d'un corps d'outil de machine, d'un banc de travail, d'une broche, d'un support d'outil, d'un système CNC, etc. Le corps de machine est généralement composé d'un lit, d'une colonne et d'un faisceau,fournissant un support stable et une rigidité. Le banc de travail est une plate-forme permettant de tenir les pièces de travail et peut être soulevé et tourné au besoin.et la vitesse et la vitesse d'alimentation peuvent être contrôlés par le système CNC. Le support d'outil est une pièce utilisée pour fixer l'outil, qui peut réaliser l'alimentation et le rebond de l'outil.qui peut contrôler la voie en mouvement et les paramètres d'usinage de l'outil par le biais du programme. Le tour vertical CNC présente les avantages d'une grande précision, d'une grande efficacité et d'une forte flexibilité. Il peut effectuer une variété d'opérations d'usinage, telles que le tournage, le fraisage, le forage, etc.Grâce à la programmation du système de commande numérique, l'usinage de formes complexes peut être réalisé, et la précision d'usinage et l'efficacité de production peuvent être améliorées.traitement des moisissures et autres domaines.Caractéristiques du produit:

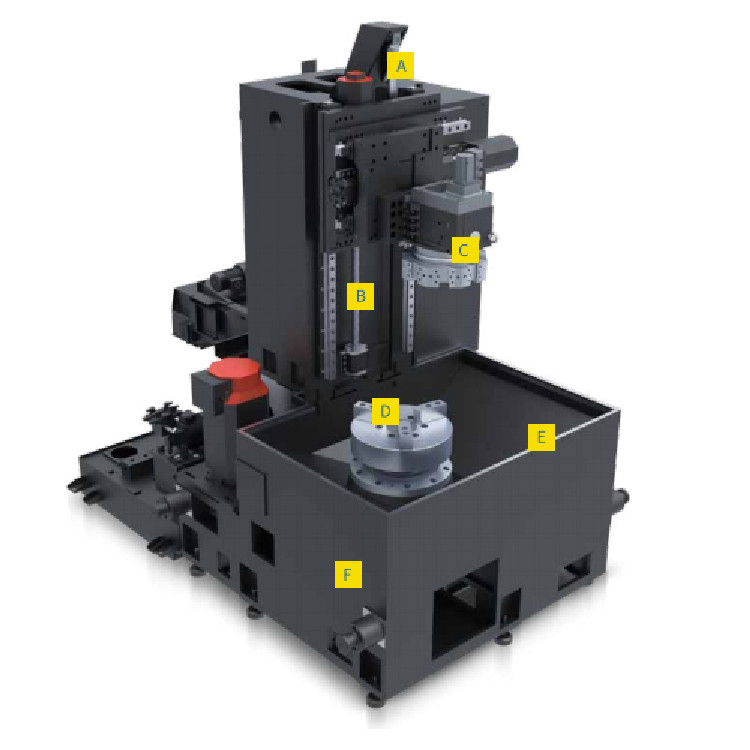

A,Bilan d'azote
Le mécanisme indépendant d'équilibrage de l'azote assure un mouvement rapide sur l'axe Z et présente des caractéristiques de protection de l'environnement et d'économie d'énergie
B,Construction compacte
La structure de l'unité principale est compacte et sa superficie est réduite
C, deux axes à grande vitesse
L'efficacité de l'usinage est effectivement améliorée
D,épinte intégrale
Le fuseau à haute rigidité assure une coupe plus lisse et la structure imperméable à l'eau à double labyrinthe assure la fiabilité du fuseau.

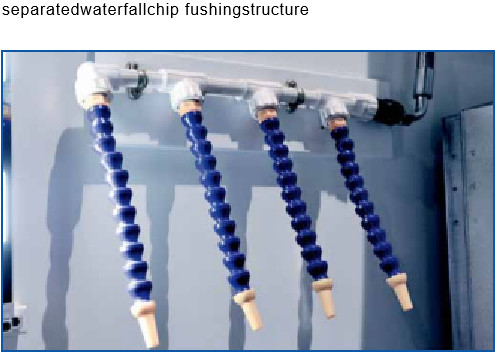

E, Grand angle de décharge de la puce
L'angle de décharge de la puce est élargi pour assurer une décharge fluide de la puce.
F, intégrale
Le lit est analysé et optimisé pour améliorer la rigidité de la machine-outil.
Détails du produit:

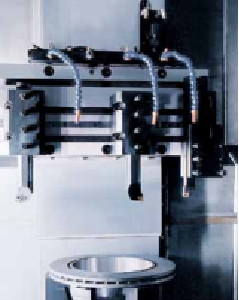

Série V2Tours verticaux à commande numérique
The productfeatures compact and robust high rigidity structure and applies to machining of automotive components such as small-sizebrake disc and flywheel as well as electric motor and water pump housingLe produit peut être utilisé pour le tournage doux/dur de petits roulements et est capable de remplacer le meulage par le tournage.

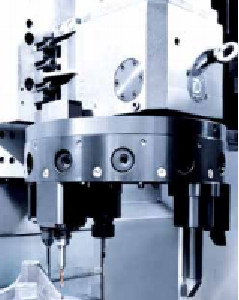

Le tour CNC vertical de la série V4
Le produit présente une combinaison parfaite de performances d'usinage élevées et d'une faible occupation de surface et s'applique à l'usinage de composants automobiles tels que le moyeu des roues, le disque de frein et le volant, etc.Le produit peut également être utilisé pour le tournage doux/dur des roulements et est capable de remplacer le meulage par le tournageLe produit est capable de réaliser le tournage du disque de frein après l'installation de l'arbre d'aide, ce qui améliore considérablement l'efficacité et la précision de l'usinage.
Paramètres du produit:
|
Nom de l'article
|
Unité
|
V2S
|
V4C
|
V4S
|
|
Capacité d'usinage
|
||||
|
Diamètre maximal de balancement au-dessus du lit
|
mm
|
Φ500
|
Φ650
|
Φ720
|
|
Hauteur maximale de coupe
|
mm
|
350
|
500
|
650
|
|
Diamètre de coupe maximal
|
mm
|
Φ330
|
Φ500
|
Φ600
|
|
Le moulin à rouleaux
|
||||
|
Type de nez à broche
|
|
A2 à 8
|
A2 à 8
|
A2 à 11
|
|
Plage de vitesse de la broche
|
R/min
|
50 à 3000
|
50 à 2500
|
50 à 2500
|
|
Puissance de sortie du moteur principal
|
KW
|
15/18. Je vous en prie.5
|
15/18. Je vous en prie.5
|
22/30
|
|
Le couple de sortie maximal de la broche
|
Nm
|
472 β moteur
Moteur 530 α
|
549 β moteur
715 moteur α
|
1160 moteur β
1169 moteur α
|
|
Diamètre du tuyau
|
pouces
|
10 ¢
|
12 ¢
|
15 ¢
|
|
Nourrissage
|
||||
|
Vitesse de traversée rapide sur l'axe X
|
M/min
|
30
|
18
|
18
|
|
Vitesse de traverse rapide sur l'axe Z
|
R/min
|
30
|
18
|
18
|
|
Les voyages
|
||||
|
Voyage par axe x
|
mm
|
200
|
300
|
300
|
|
Voyage par axe Z
|
mm
|
400
|
520
|
690
|
|
Postes d'outils
|
||||
|
Type de poteau d'outil
|
|
Position horizontale 8
|
Position horizontale 8
|
Position horizontale 8
|
|
Taille des outils
|
|
25*25/Φ40
|
25*25/Φ50
|
25*25/Φ50
|
|
Précision
|
||||
|
Précision d'usinage
|
|
IT6
|
Les données de référence
|
Les données de référence
|
|
Roughness de la surface de la pièce usinée
|
|
Je suis Ra1.25
|
Je suis Ra1.6
|
Je suis Ra1.6
|
|
Précision de positionnement
|
||||
|
Axe X
|
mm
|
0.008
|
0.008
|
0.008
|
|
Axe Z
|
mm
|
0.008
|
0.008
|
0.008
|
|
Répétabilité du positionnement
|
||||
|
Axe X
|
mm
|
0.004
|
0.005
|
0.005
|
|
Axe Z
|
mm
|
0.005
|
0.005
|
0.005
|
|
Capacité de charge maximale
|
||||
|
Disques (y compris les rouleaux)
|
en kg
|
300
|
350
|
400
|
|
Poids de la machine
|
||||
|
Unité principale
|
en kg
|
4500
|
6800
|
7300
|
|
Dimension globale
|
||||
|
Je suis désolé.
|
mm
|
2000*1370*2275
|
2260*1780*2880
|
2260*1780*3060
|
