SMTCL Centre d'usinage à poutre galvanisée à poutre mobile Industrie navale mécanique Machine de fraisage à galvanisée à 4 axes
Détails du produit
| Features: | Heavy Boring And Milling Machine | Nom de marque: | SMTCL |
|---|---|---|---|
| Model Number: | GMC2560WRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Mettre en évidence |
Centre d'usinage de gantry de l'industrie mécanique des navires,Centre d'usinage à poutres mobiles,Machine de fraisage CNC à 4 axes |
||
Description du produit
Description du produit:

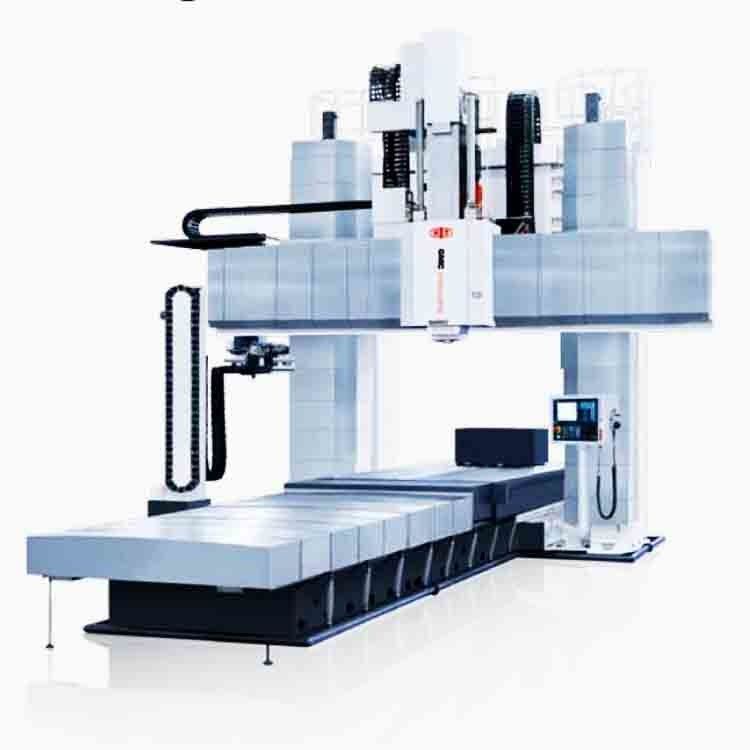

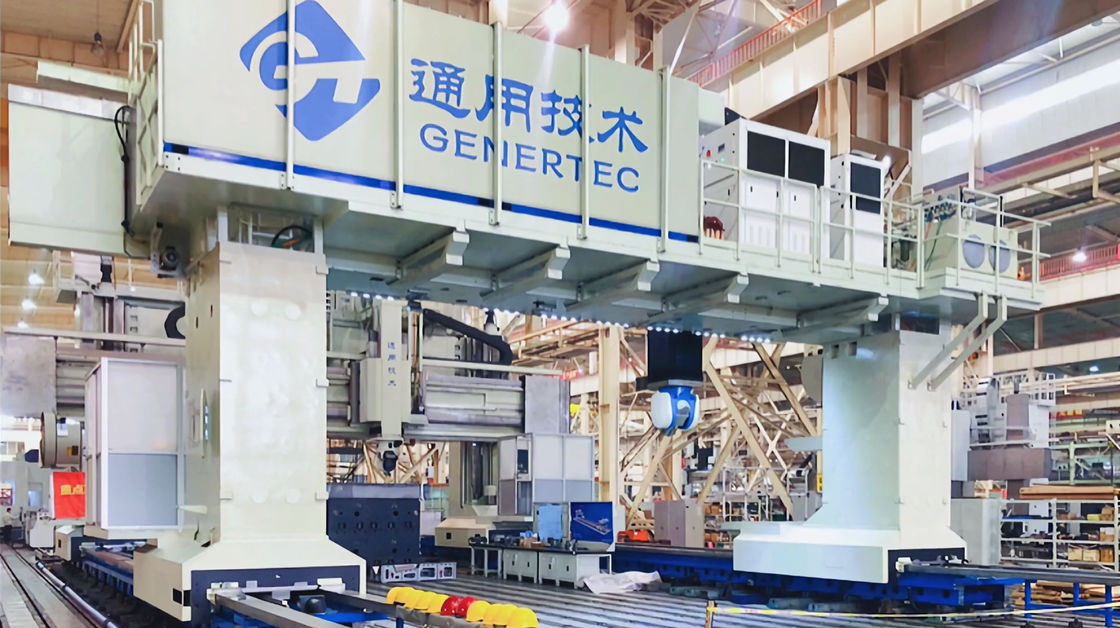

Le centre d'usinage du portique à faisceaux mobilesIl s'agit d'un produit mature de notre entreprise, doté d'un large champ d'application et d'une grande capacité d'usinage. the product is able to complete machining of multiple proceduresof components after one time of fixture and is an ideal equipment formachining large-size components for industries such as heavy-dutymachineryLes principaux modes de mouvement sont les suivants: le banc de travail se déplace le long du lit pour former un axe X; la plaque coulissante se déplace le long de la poutre transversale pour former un axe Y;ram se déplace le long de la plaque coulissante verticalement pour former un axe Z; et la poutre transversale se déplace verticalement le long de la colonne pour former l'axe W. L'axe w adopte une grande vis à bille à double moteur du rail de guidage et présente une grande capacité de conduite et des performances de sécurité;Le levage de poutre transversale adopte un pincement hydraulique du cylindreLes plaques ram et coulissantes sont dotées d'un mécanisme de serrage et d'un excellent maintien de la précision.La machine-outil peut être configurée avec un magasin d'outils vertical et horizontal et plusieurs têtes de fraisage complets, et fournit une solution complète aux clients.
|
Nom de l'article
|
unité
|
VMS 2560WRS
|
Le produit doit être soumis à un contrôle de qualité.
|
||
|
Tableau de travail
|
Dimension du banc de travail
|
mm
|
2500 × 6000
|
3000 × 6000
|
|
|
Distance entre deux colonnes
|
mm
|
3050
|
3550
|
||
|
Capacité de charge du banc de travail
|
en kg
|
25000
|
25000
|
||
|
Largeur de rainure en T
|
mm × pièces
|
28 × 11
|
28 x 15
|
||
|
Machinerie
gamme |
Voyage maximal du portique sur l'axe X
|
mm
|
6200
|
6200
|
|
|
Voie de glissement maximale sur l'axe Y
|
mm
|
3700
|
4200
|
||
|
Voyage maximal du bélier par axe Z
|
mm
|
1500
|
1500
|
||
|
Voyage maximal du faisceau transversal sur l'axe W
|
mm
|
1500/2000
|
1500/2000
|
||
|
Distance entre le nez de la broche et le banc de travail - Maximum
|
mm
|
3000 ou 3500
|
3000 ou 3500
|
||
|
|
Distance entre le nez de la broche et le banc de travail-Minimum
|
mm
|
0
|
0
|
|
|
Le moulin à rouleaux
|
Il y a un trou conique à 7 h 24.
|
|
NT1 société civile
|
NT1 société civile
|
|
|
Plage de vitesse
|
R/min
|
40 à 3000
|
40 à 3000
|
||
|
Le couple de sortie (nominale/30 min)
|
N.m.
|
3000 ou 3600
|
3000 ou 3600
|
||
|
Puissance du moteur de broche (frété/30 min)
|
Le nombre de sièges
|
Les produits
|
Les produits
|
||
|
Taille de la section du ram rectangulaire
|
mm
|
500 × 500
|
500 × 500
|
||
|
Nourrissage
|
Plage de vitesse d'alimentation
|
mm/min
|
1-6000
|
1-6000
|
|
|
Axe X du mouvement rapide
|
M/min
|
12
|
12
|
||
|
Motion rapide dans l'axe Y
|
M/min
|
12
|
12
|
||
|
Motion rapide dans l'axe Z
|
M/min
|
12
|
12
|
||
|
Motion rapide dans l'axe W
|
M/min
|
2
|
2
|
||
|
Positionnement
la précision de la machine |
Axe X
|
mm
|
0.003
|
0.003
|
|
|
Axe Y
|
mm
|
0.025
|
0.03
|
||
|
Axe Z
|
mm
|
0.025
|
0.025
|
||
|
Répétabilité
la précision |
Axe X
|
mm
|
0.018
|
0.018
|
|
|
Axe Y
|
mm
|
0.015
|
0.08
|
||
|
Axe Z
|
mm
|
0.012
|
0.012
|
||
|
Capacité électrique totale
|
KVA
|
210
|
210
|
||
|
Espace au sol requis par la machine (L*W*H)
|
mm
|
20500 × 9600 × 9300.
|
20500 × 10100 × 9300
|
||
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
