GMC Centre d'usinage de grille à haute vitesse
Détails du produit
| Features: | Heavy Boring And Milling Machine | Nom de marque: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Mettre en évidence |
Machine de fraisage de porte-à-porte lourde,Centre d'usinage à haute vitesse,Le code de l'entreprise |
||
Description du produit

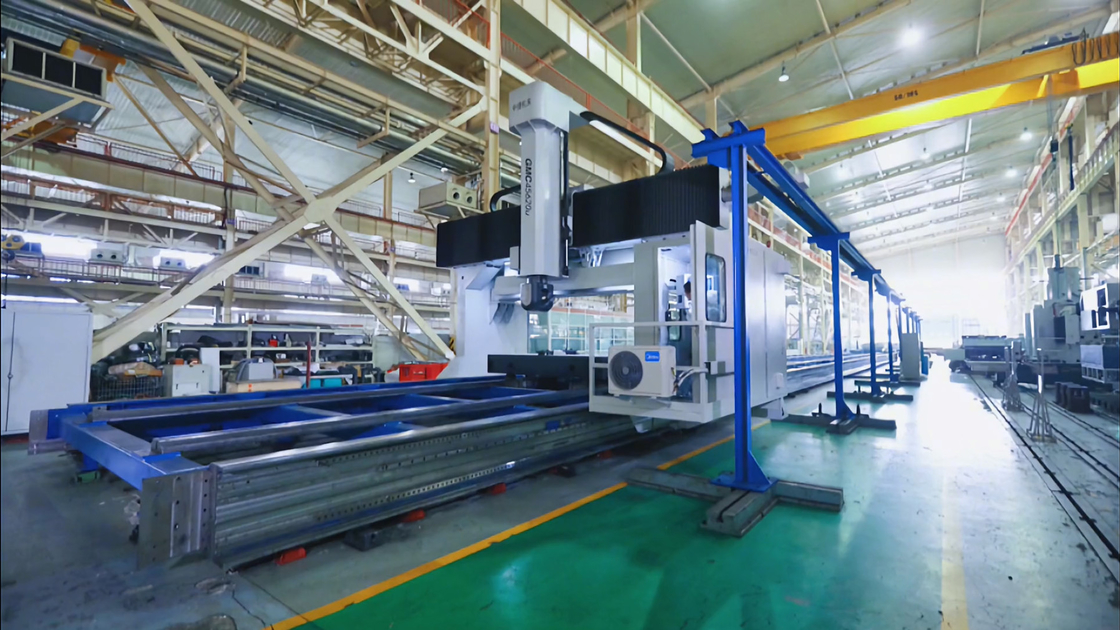

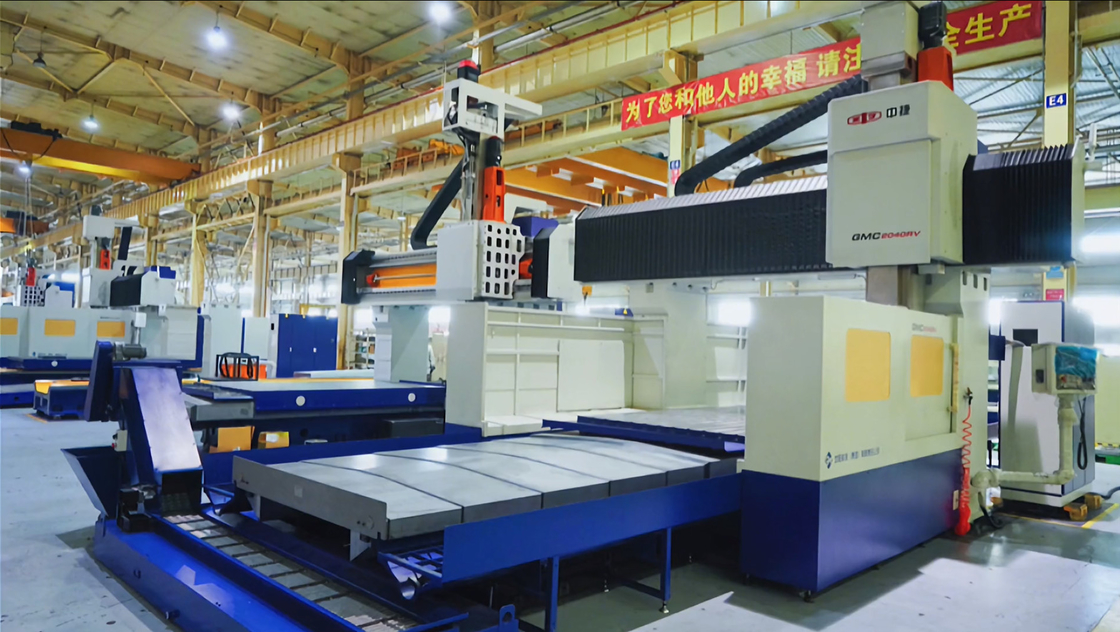

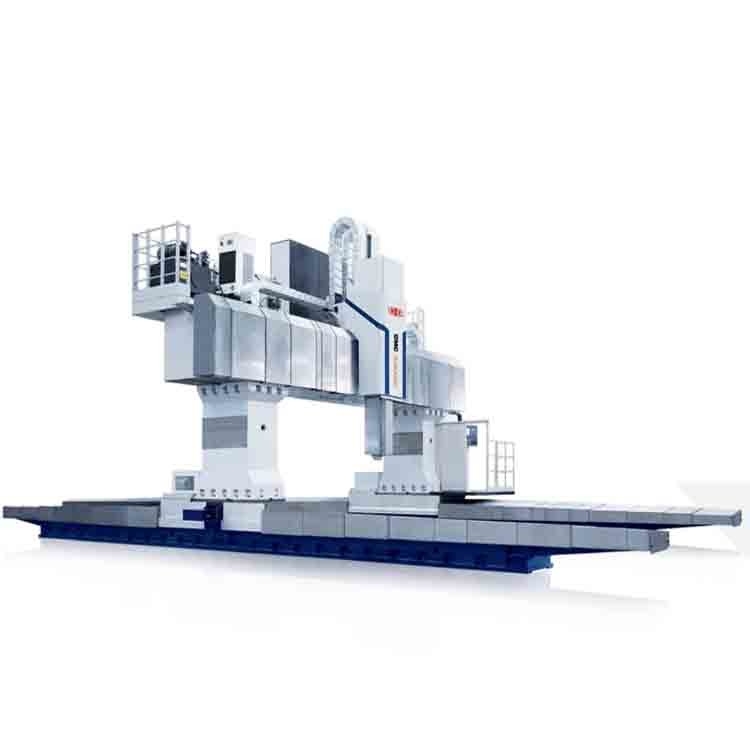

La machine-outil de la série GMC-GRS est une machine-outil CNC à portique lourdement équipée d'un banc de travail fixe et d'un châssis de portique en mouvement longitudinal.Rame à grande section ferméeLa poutre transversale est configurée avec un rail de guidage composite coulissant/coulissant de sangle en fonte-acier et s'adapte à l'usinage de coupe lourde de divers matériaux différents.Le produit prend en compte les deux exigences d'une grande précision et d'une grande vitesseAprès la configuration de la tête de fraisage automatique, l'outil machine est capable d'achever l'usinage de tous les plans et trous autres que le plan inférieur après une fois de fixation.La précision de l'usinage et la précision de la position géologique entre les plans et les trous des composants usinés.Le produit est un équipement idéal pour l'usinage de pièces de travail lourdes telles que le corps de la machine et la boîte de grande taille qui nécessitent une précision d'usinage élevée.La série de machines-outils adopte la conception de modularisation, et différents programmes de déplacement et de configuration des pièces peuvent être formulés selon la demande du marché et les exigences des clients.
| Nom de l'article | unité | Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | Le code de conduite est le code de conduite suivant: | Le modèle de référence est le modèle de référence de l'établissement. | ||
|---|---|---|---|---|---|---|
| Tableau de travail | Dimension du banc de travail | mm | 3000*8000 | 4000*8000 | 5000*8000 | |
| Distance entre deux colonnes | mm | 4400 | 5300 | 6300 | ||
| Capacité de charge du banc de travail | T/m2 | 10 | 10 | 10 | ||
| Largeur de rainure en T | mm | 36 | 36 | 36 | ||
| Machinerie gamme |
Voyage maximal du portique sur l'axe X | mm | 8000 | 8000 | 8000 | |
| Voie de glissement maximale sur l'axe Y | mm | 4700 | 5500 | 6500 | ||
| Voyage maximal du bélier par axe Z | mm | 1500 | 1500 | 1500 | ||
| Distance entre le nez de la broche et le banc de travail - Maximum | mm | 2000 | 2000 | 1500 | ||
| Distance entre le nez de la broche et le banc de travail-Minimum | mm | 500 | 500 | 500 | ||
| Le moulin à rouleaux | Il y a un trou conique à 7 h 24. | NT1 société civile | NT1 société civile | NT1 société civile | ||
| Plage de vitesse | R/min | 40 à 3000 | 40 à 3000 | 40 à 3000 | ||
| Le couple de sortie (nominale/30 min) | N.m. | 3000 ou 3600 | 3000 ou 3600 | 3000 ou 3600 | ||
| Puissance du moteur de broche (frété/30 min) | Le nombre de sièges | Les produits | Les produits | Les produits | ||
| Taille de la section du ram rectangulaire | mm | 500 fois 500 | 500 fois 500 | 500 fois 500 | ||
| Nourrissage | Plage de vitesse d'alimentation | mm/min | 1-6000 | 1-6000 | 1-6000 | |
| Axe X du mouvement rapide | M/min | 10 | 10 | 10 | ||
| Motion rapide dans l'axe Y | M/min | 12 | 12 | 12 | ||
| Motion rapide dans l'axe Z | M/min | 12 | 12 | 12 | ||
| Positionnement la précision de la machine |
Axe X | mm | 0.012/2000 | 0.012/2000 | 0.012/2000 | |
| Axe Y | mm | 0.028 | 0.032 | 0.032 | ||
| Axe Z | mm | 0.025 | 0.025 | 0.025 | ||
| Répétabilité la précision |
Axe X | mm | 0.01/2000 | 0.01/2000 | 0.01/2000 | |
| Axe Y | mm | 0.02 | 0.02 | 0.02 | ||
| Axe Z | mm | 0.012 | 0.012 | 0.012 | ||
| Capacité électrique totale | KVA | 190 | 190 | 190 | ||
| Espace au sol requis par la machine (L*W*H) | mm | 21400*9900*8600 | 21400*10600*8600 | 21400*12000*8600 | ||
- Assurez-vous de recevoir une machine de haute qualité
- Toutes les pièces doivent être inspectées.
- Plus de 100 contrôles de processus de production
- Plus de 200 points de contrôle
- Traitement des échantillons de chaque machine
- 72 heures d'essai avant la livraison
- Le sens de la qualité, les demandes des clients viennent en premier.
- 30 ans + histoire de R & D, la société a été fondée en 1993
- Fabricant de haute technologie doté de capacités de recherche et de conception
- Système d'approvisionnement stable et mature
- Jeunes vendeurs actifs et ingénieurs pour des services instantanés ((24 heures en ligne)
- Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
- Notre principe de conception de structure: entretien et installation faciles, faible coût d'entretien, ne pas affecter la production
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
en commençant par la date du connaissement de la machine.
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
