Centre d'usinage de la trémie GMC3080 Travail lourd à grande vitesse Machine CNC mobile à trémie avec banc de travail fixe
Détails du produit
| Features: | Heavy Boring And Milling Machine | Nom de marque: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRV | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Mettre en évidence |
Machines à commande numérique à démarrage par gantry,Machine à commande numérique à galerie à grande vitesse,Centre d'usinage du portail de bureau fixe |
||
Description du produit
Description du produit:

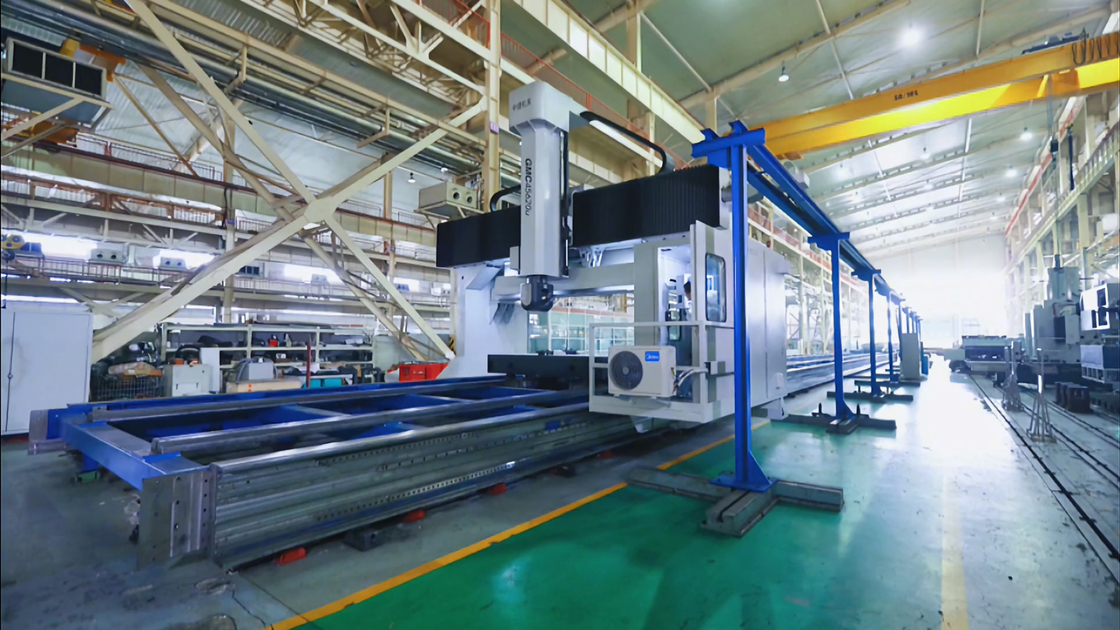

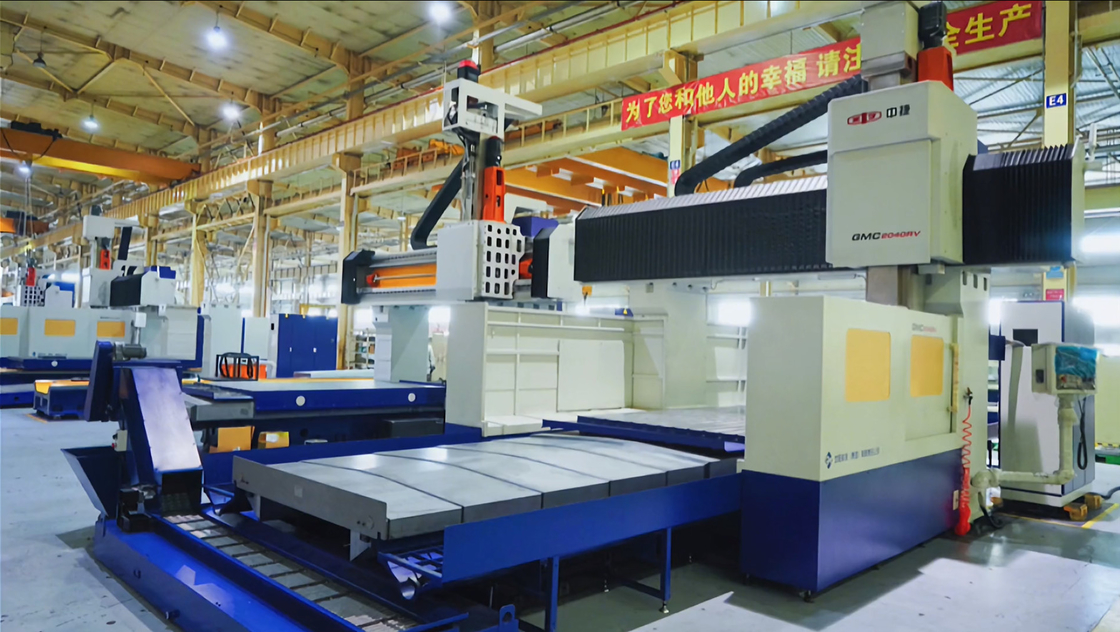

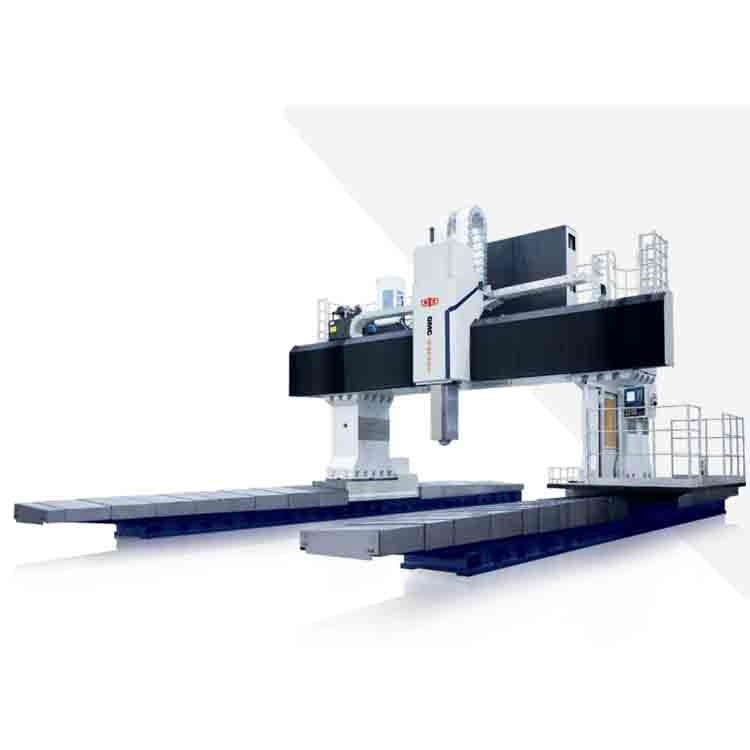

Machines-outils de la série GMC-GRVest une machine-outil CNc à grande vitesse à portique mobile, dotée d'un banc de travail fixe et d'un châssis de portique mobile longitudinal.chaque côté adopte une structure anti-retour à double entraînementLa poutre transversale est configurée avec un rail de guidage linéaire de précision importé, et le ram adopte une paire de rails de guidage enroulé-ronde.une forte capacité d'usinage et un large champ d'application, est configuré avec une tête de fraisage automatique à angle droit, et est capable d'effectuer en continu un usinage à haute précision et à haute efficacité de plusieurs procédés tels que le forage,Réglage du plan de fraisageLa machine-outil présente une disposition globale compacte et raisonnable, une réparation et un entretien pratiques.Toutes les pièces clés externalisées adoptent des produits de marques étrangères exceptionnelles et la fiabilité des machines-outils est élevée..
|
Nom de l'article
|
unité
|
VGM 3080GRV
|
La valeur maximale de l'échantillon est la valeur de l'échantillon.
|
|||
|
Tableau de travail
|
Dimension du banc de travail
|
mm
|
3 000 × 8 000
|
4000×8000
|
||
|
Distance entre deux colonnes
|
mm
|
4200
|
5200
|
|||
|
Capacité de charge du banc de travail
|
T/m2
|
10
|
10
|
|||
|
Largeur de rainure en T
|
mm
|
28
|
28
|
|||
|
Machinerie
gamme |
Voyage maximal du portique sur l'axe X
|
mm
|
8000
|
8000
|
||
|
Voie de glissement maximale sur l'axe Y
|
mm
|
4200
|
5200
|
|||
|
Voyage maximal du bélier par axe Z
|
mm
|
1250
|
1500
|
1250
|
1500
|
|
|
Distance entre le nez de la broche et le banc de travail - Maximum
|
mm
|
1500
|
2000
|
1500
|
2000
|
|
|
Distance entre le nez de la broche et le banc de travail-Minimum
|
mm
|
250
|
500
|
250
|
500
|
|
|
Le moulin à rouleaux
|
Il y a un trou conique à 7 h 24.
|
|
NT1 société civile
|
NT1 société civile
|
||
|
Plage de vitesse
|
R/min
|
40 à 4500
|
40 à 3000
|
40 à 4500
|
40 à 3000
|
|
|
Le couple de sortie (nominale/30 min)
|
N.m.
|
1050/1260
|
2000/2400
|
1050/1260
|
2000/2400
|
|
|
Puissance du moteur de broche (frété/30 min)
|
Le nombre de sièges
|
30/36
|
30/36
|
30/36
|
30/36
|
|
|
Taille de la section du ram rectangulaire
|
mm
|
400 × 400
|
500 × 500
|
400 × 400
|
500 × 500
|
|
|
Nourrissage
|
Plage de vitesse d'alimentation
|
mm/min
|
1-6000
|
1-6000
|
||
|
Axe X du mouvement rapide
|
M/min
|
10
|
10
|
|||
|
Motion rapide dans l'axe Y
|
M/min
|
12
|
12
|
|||
|
Motion rapide dans l'axe Z
|
M/min
|
12
|
12
|
|||
|
Positionnement
la précision de la machine |
Axe X
|
mm
|
0.014/2000
|
0.014/2000
|
||
|
Axe Y
|
mm
|
0.035
|
0.04
|
|||
|
Axe Z
|
mm
|
0.022
|
0.025
|
0.022
|
0.025
|
|
|
Répétabilité
la précision |
Axe X
|
mm
|
0.01/2000
|
|
0.01/2000
|
|
|
Axe Y
|
mm
|
0.02
|
0.025
|
|||
|
Axe Z
|
mm
|
0.01
|
0.012
|
0.01
|
0.012
|
|
|
Capacité électrique totale
|
KVA
|
130
|
135
|
130
|
135
|
|
|
Espace au sol requis par la machine (L*W*H)
|
mm
|
Pour les appareils à commande numérique
|
Pour les appareils à commande numérique
|
Pour les appareils à commande numérique
|
Pour le calcul de la valeur de l'émission de CO2
|
|
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
