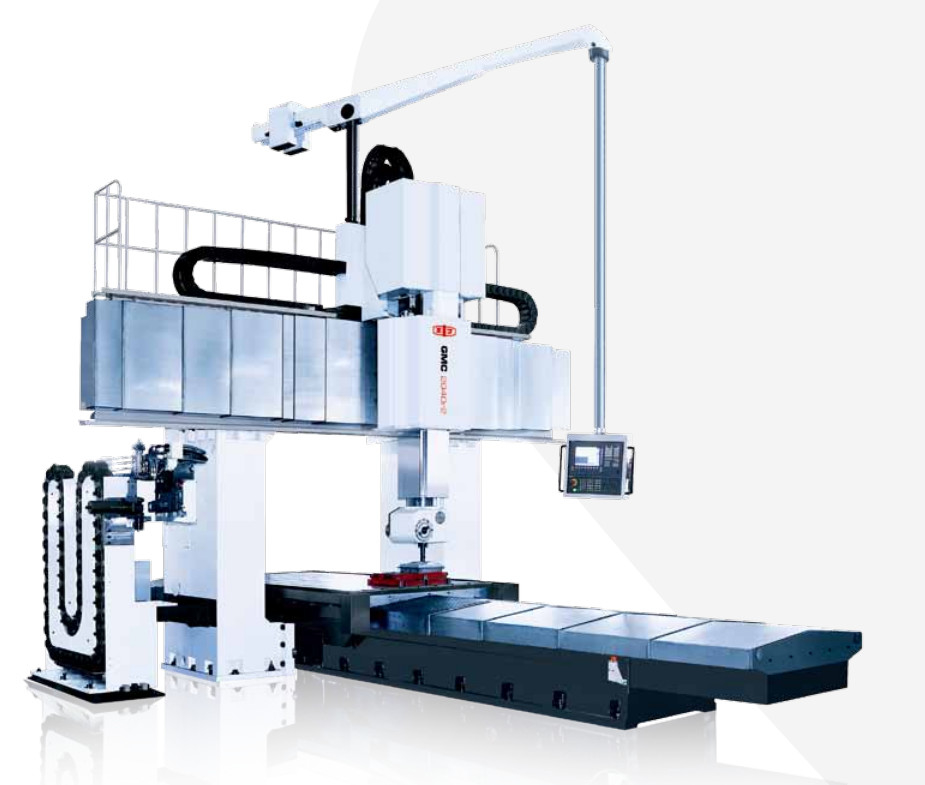

Description du produit
La machine-outil de la série GMC-r2 est une machine de perçage/fressage de type portique dotée d'un banc de travail mobile et d'un faisceau transversal fixe, adopte une rampe enroulée à haute rigidité,et est une machine-outil de coupe à grande vitesse et lourde. La série de machines-outils est utilisée pour l'usinage de plusieurs types de composants précis tels que diverses pièces de travail fondamentales de grande taille, pièces de travail en plaque, pièces de travail en disque, pièces de travail en boîtier et moules.Le produit est configuré avec une tête de fraisage automatique à angle droit en option, et est capable d'achever l'usinage de diverses procédures telles que le fraisage, le forage, le forage, l'expansion,le remontage et le tapage rigide des plans autres que le plan inférieur d'installation après une fois de fixationLe produit s'applique principalement à des industries telles que la construction navale, la production d'électricité, les machines lourdes, les locomotives, les machines-outils, les machines textiles, les machines d'impression et la fabrication de moules, etc.
Détails du produit
Paramètres du produit
| Nom de l'article |
unité |
VGM 1530r2 |
VGM 2040r2 |
VGM 2060r2 |
| Tableau de travail |
Dimension du banc de travail |
mm |
1500*3000 |
2000*4000 |
2000*6000 |
| Distance entre deux colonnes |
mm |
2100 |
2600 |
2600 |
| Capacité de charge du banc de travail |
en kg |
10000 |
20000 |
25000 |
| Largeur de rainure en T |
mm*pcs |
28*7 |
28*11 |
28*11 |
Machinerie
gamme |
Voyage du banc de travail - axe X |
mm |
3600 |
4200 |
6200 |
| Le déplacement des diapositives |
mm |
2700 |
3200 |
3200 |
| Ram voyage-Z |
mm |
1000 |
1000 |
1000 |
| Axe C |
|
5*72° |
5*72° |
5*72° |
| Distance entre le nez de la broche et le banc de travail - Maximum |
mm |
1200 |
1200 |
1200 |
| Distance entre le nez de la broche et le banc de travail-Minimum |
mm |
200 |
200 |
200 |
| Distance entre le nez horizontal du fuseau et le centre vertical du fuseau |
mm |
206 |
206 |
206 |
| Le moulin à rouleaux |
Il y a un trou conique à 7 h 24. |
|
Pour les produits: |
Pour les produits: |
Pour les produits: |
| Plage de vitesse |
R/min |
10 à 2000 |
10 à 2000 |
10 à 2000 |
| Le couple de sortie (nominale/30 min) |
N.m. |
Les produits suivants |
Les produits suivants |
Les produits suivants |
| Puissance du moteur de broche (frété/30 min) |
Le nombre de sièges |
37/44 |
37/44 |
37/44 |
| Taille de la section du ram rectangulaire |
mm |
420*470 |
420*470 |
420*470 |
| Nourrissage |
Plage de vitesse d'alimentation |
mm/min |
1 à 5 000 |
1 à 5 000 |
1 à 5 000 |
| Axe X du mouvement rapide |
M/min |
13 |
13 |
13 |
| Motion rapide dans l'axe Y |
M/min |
13 |
13 |
13 |
| Motion rapide dans l'axe Z |
M/min |
10 |
10 |
10 |
Positionnement
la précision
de la machine |
Axe X |
mm |
0.03 |
0.032 |
0.04 |
| Axe Y |
mm |
0.03 |
0.032 |
0.032 |
| Axe Z |
mm |
0.025 |
0.025 |
0.025 |
Répétabilité
la précision |
Axe X |
mm |
0.02 |
0.022 |
0.025 |
| Axe Y |
mm |
0.02 |
0.022 |
0.022 |
| Axe Z |
mm |
0.01 |
0.01 |
0.01 |
| Capacité électrique totale |
KVA |
110 |
110 |
110 |
| Espace au sol requis par la machine (L*W*H) |
mm |
11215*6427*7400 |
12778*6927*7400 |
16600*6927*7400 |
Notre service
Assurez-vous de recevoir une machine de haute qualité
- Toutes les pièces doivent être inspectées.
- Plus de 100 contrôles de processus de production
- Plus de 200 points de contrôle
- Traitement des échantillons de chaque machine
- 72 heures d'essai avant la livraison
Pourquoi nous choisir?
- ◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
- ◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
- ◆ Fabricant de haute technologie doté de capacités de recherche et de conception
- ◆ Système d'approvisionnement stable et mature
- ◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
- ◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
- ◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

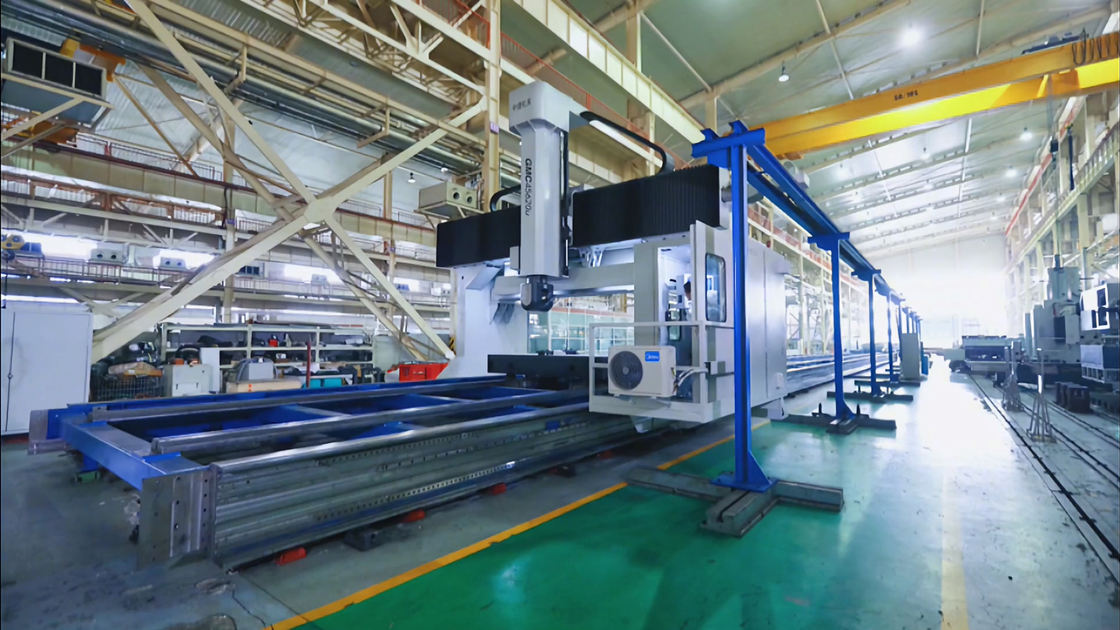

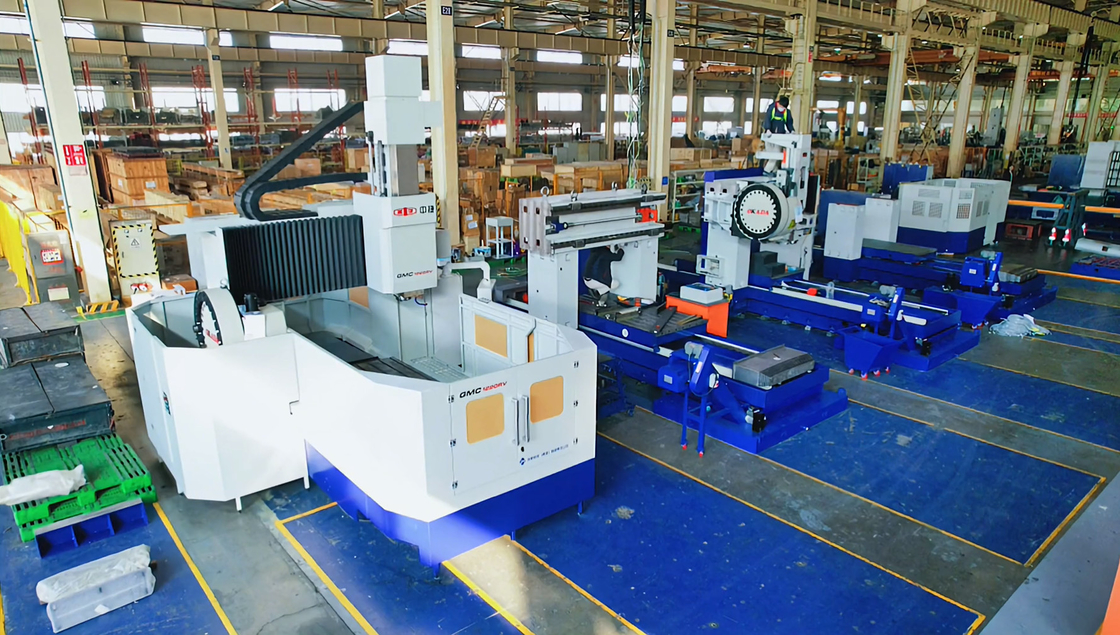

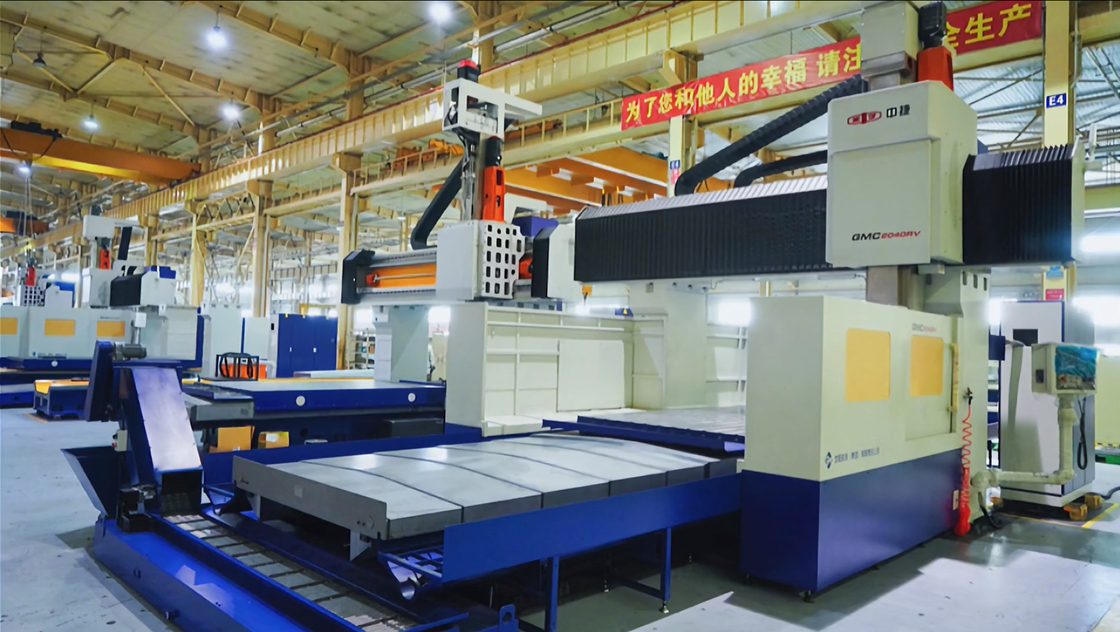

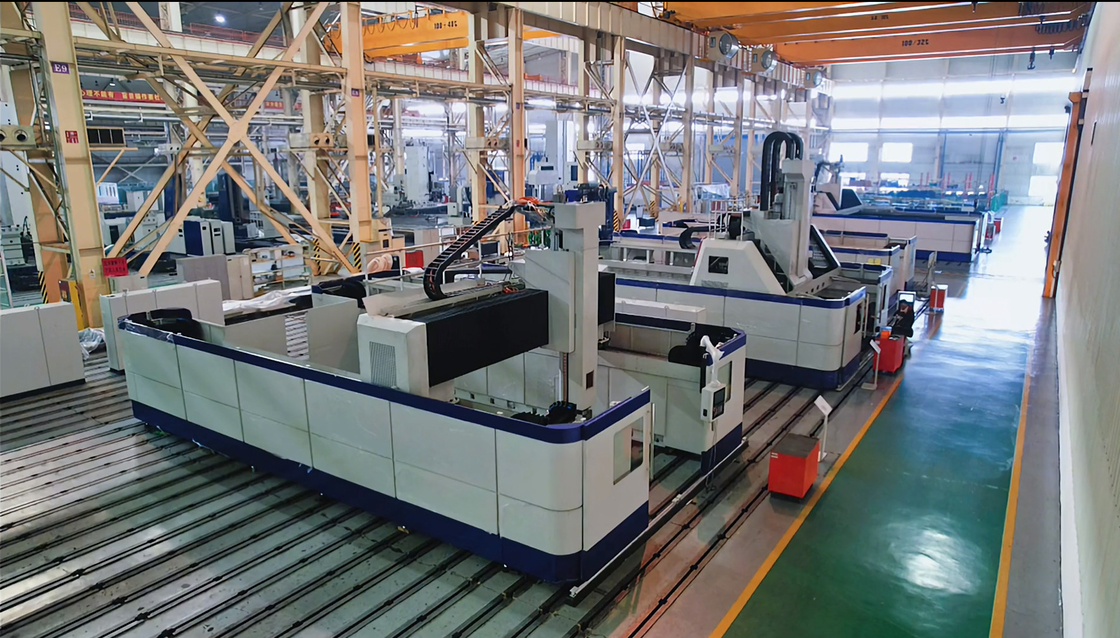

Notre usine
Exposition
Questions fréquentes
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois, à compter de la date de la facture de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont réalisés entre usines avec une chaîne de production complète qui est votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
