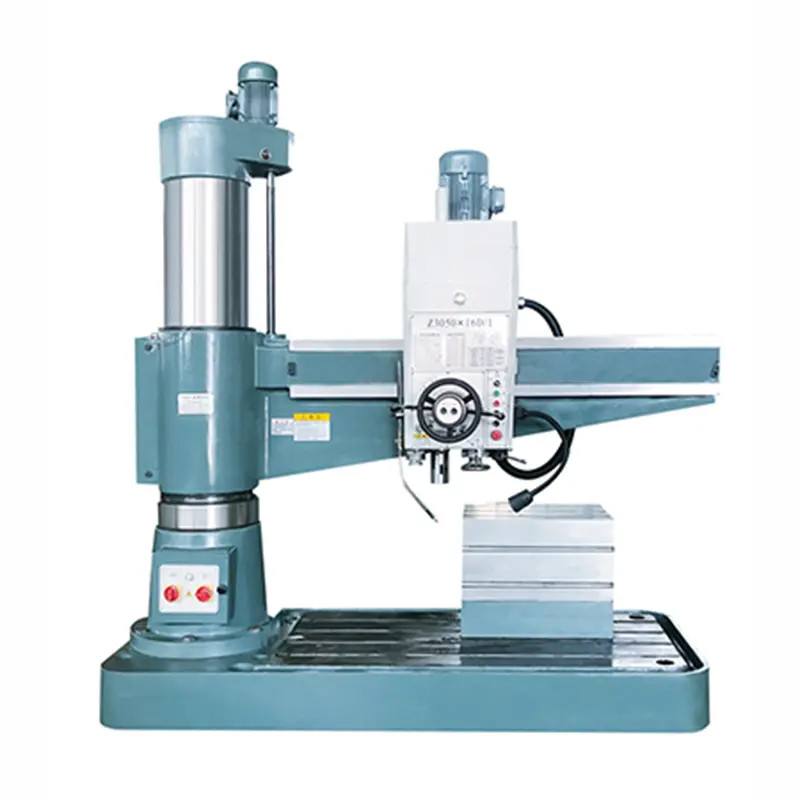

Machines de forage radial Z3050x16D/1
Détails du produit
| Nom de marque: | HD | Numéro de modèle: | Z3050x16D/1 |
|---|---|---|---|
| CNC ou non: | Le manuel | Le mot clé: | foreuse radiale |
| Voyage d'axe: | 315mm | Diamètre maximal du trou: | 50 mm |
| Taille de la table: | 660 × 500 × 500 mm | ||
| Mettre en évidence |
foreuse radiale,Machines de forage verticales,Machines de forage hydraulique verticale |
||
Description du produit
Description du produit:
Il existe deux variantes principales de la perceuse radiale: le type à glissière et le type universel.
composé d'une base, d'une colonne intérieure, d'une colonne extérieure, d'un bras de balancement, d'une boîte à fuseaux et d'un banc de travail.
Caractéristiques du produit:
1L'utilisation d'un mécanisme hydraulique de changement de vitesse prédéfini permet d'économiser du temps auxiliaire.

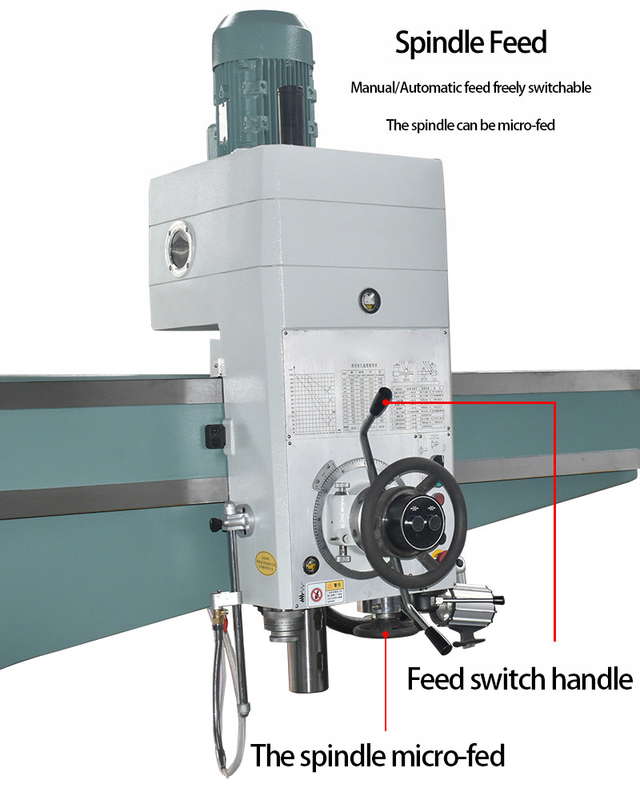

2"La rotation positive et négative de la broche, le stationnement (freinage), le changement de vitesse, la neutralité et d'autres actions, avec un manche de commande, facile à utiliser.
3Boîte à broche, bras à balançoire, colonne interne et externe avec action hydraulique, bloc de diamants, serrage fiable.
4"Le rail de guidage roulant, la surface cylindrique de la colonne externe, la broche, le manchon de la broche et la voie de rotation de la colonne interne et externe sont éteints,qui peut maintenir la stabilité de la précision de la machine pendant une longue période et prolonger la durée de vie.
5Il y a des dispositifs de sécurité parfaits et une protection extérieure des colonnes.
6, dans la conception de la structure et dans le processus de fabrication,une série de mesures efficaces ont été prises pour faire la durabilité de la précision de la machine et la durée de vie de l'ensemble de la machine sont considérablement prolongés.
|
Les spécifications
|
Unité
|
Z3050 × 16D/1
|
|
Diamètre maximal du trou
|
mm
|
50
|
|
Autobus de distance de l'axe de la broche à la colonne
|
mm
|
350 à 1600
|
|
Distance horizontale de déplacement de la tête
|
mm
|
1300
|
|
Distance entre le nez de la broche et la table
|
mm
|
320 à 1220
|
|
Diamètre de la colonne
|
mm
|
320
|
|

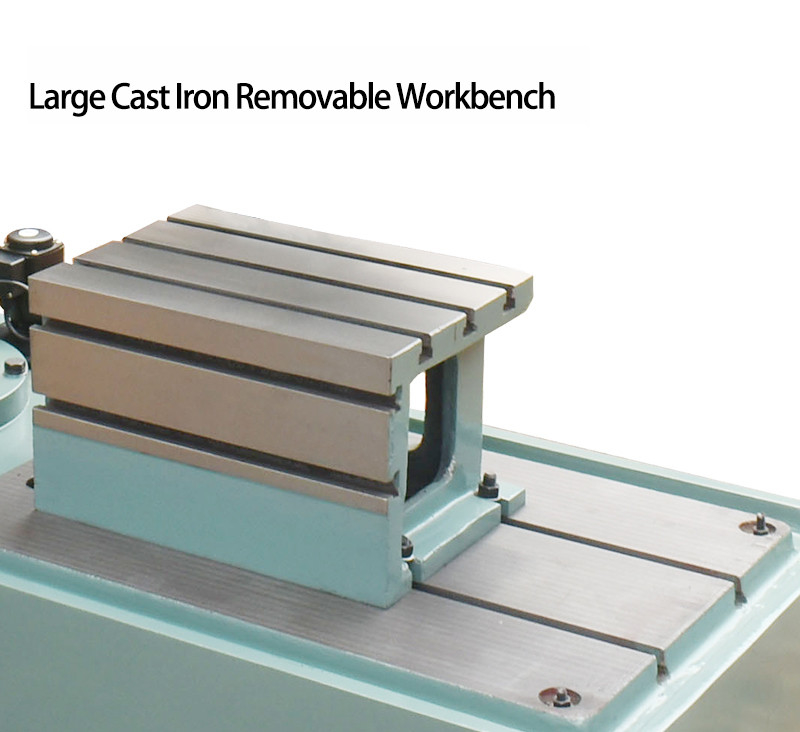

Taille de la table
|
mm
|
660 × 500 × 500
|
|
Vitesse de levage du balancier
|
m/s
|
4
|
|
Angle de rotation du balancier
|
- Je ne sais pas.
|
360°
|
|
Distance de levage du bras de balançoire
|
mm
|
580
|
|
Tone de la broche
|
|
5#
|
|
Plage de vitesse de la broche
|
R/mm
|
20 à 2000
|
|
Vitesses de la broche
|
|
Étape 16
|
|
Plage d'alimentation de la broche
|
mm/r
|
0.04 à 3.2
|
|
Série de fréquences d'alimentation de la broche
|
|
Étape 16
|
|
Voyage par broche
|
mm
|
315
|
|
Le couple maximal autorisé de la broche
|
N.m.
|
500
|
|
La force d'alimentation maximale admissible de la broche
|
N
|
18000
|
|
Puissance du moteur de broche
|
Le kW
|
4
|
|
Puissance du moteur de levage à bascule
|
Le kW
|
1.5
|
|

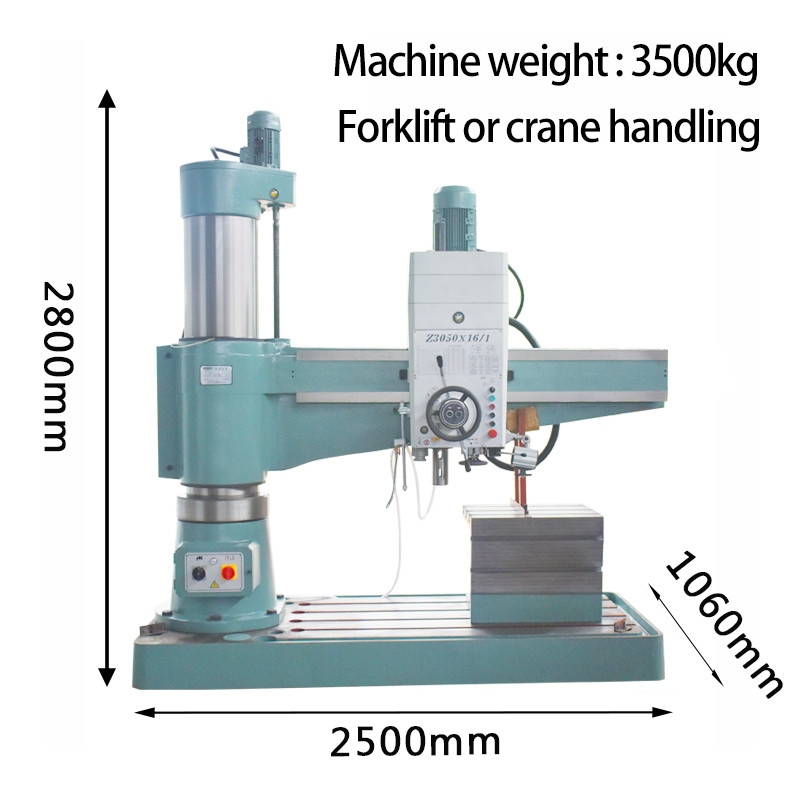

Poids de la machine
|
Poids de la pâte
|
3500
|
|
Dimensions globales
|
mm
|
Pour les appareils à commande numérique
|
Application dans le secteur industriel:
Notre service:
1. Assembler et déboguer avant la livraison
2Répondez dans les 24 heures et procédez au traitement du problème.
3. 1 an de service de réparation gratuit (seulement sans dommages humains).
4. Solution globale d'entreposage fournie
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
