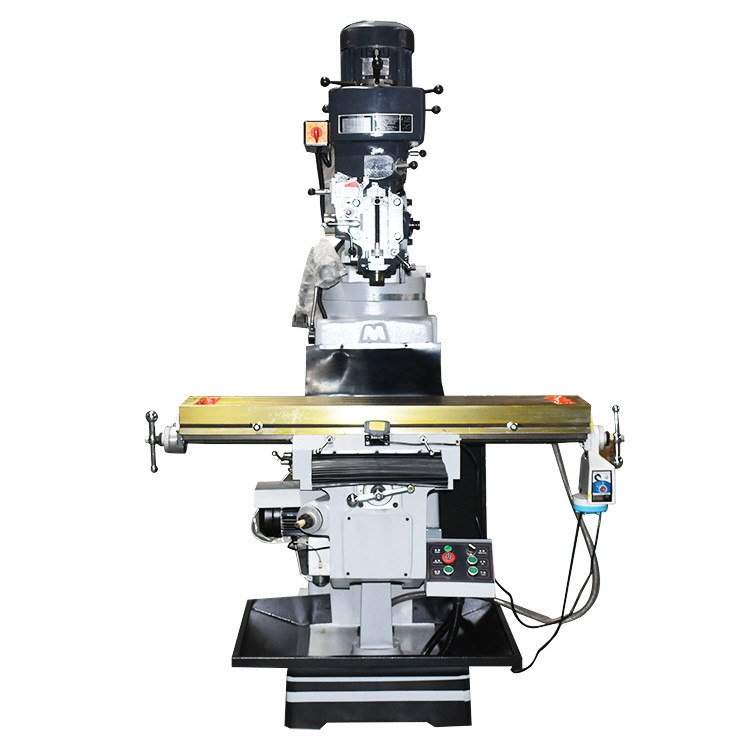

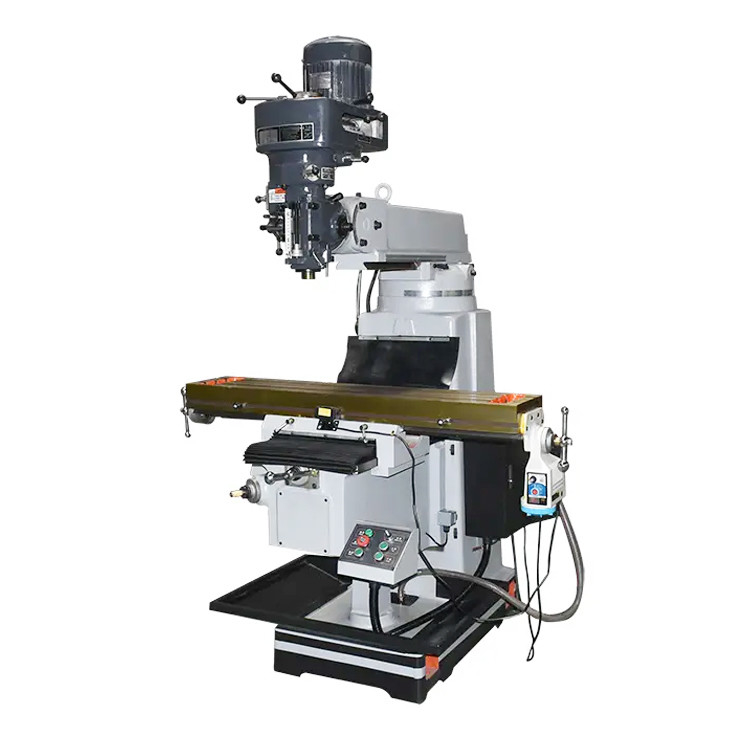

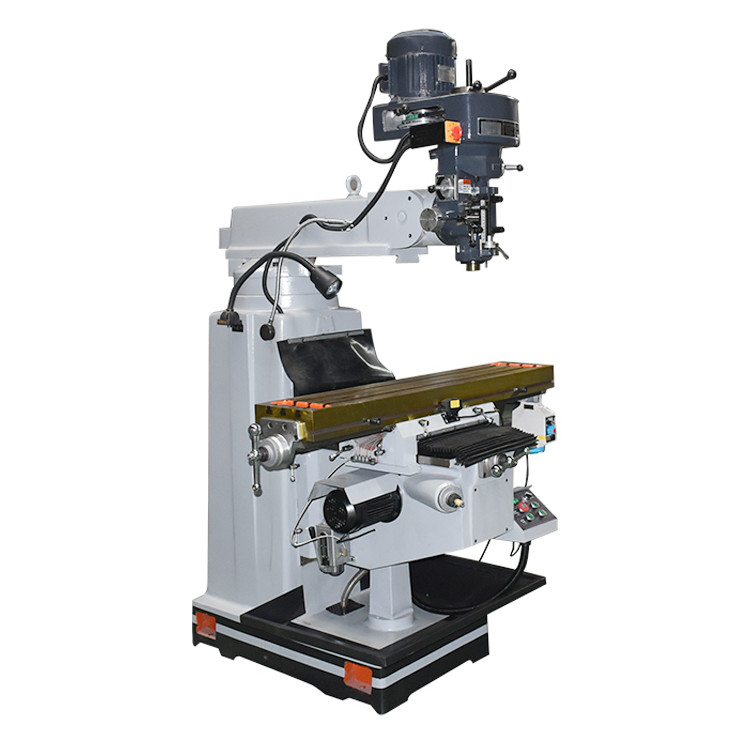

Machine de fraisage à tourelle à 3 axes verticaux en métal
Détails du produit
| Nom de marque: | HD | Numéro de modèle: | 4 heures |
|---|---|---|---|
| CNC ou non: | Le manuel | Le mot clé: | Fraiseuse de tourelle |
| Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion | Voyage (axe X): | 750 |
| Voyage (axe Z) (mm): | 400 | Voyage (axe des ordonnées) (millimètres): | 380 |
| Mettre en évidence |
4H Fraiseuse manuelle verticale,Fraiseuse de tourelle de 3 axes,Machine de fraisage à tourelle métallique |
||
Description du produit
Description du produit:
Machine de fraisage à tourelle à 3 axes verticaux en métal
Caractéristiques du produit:

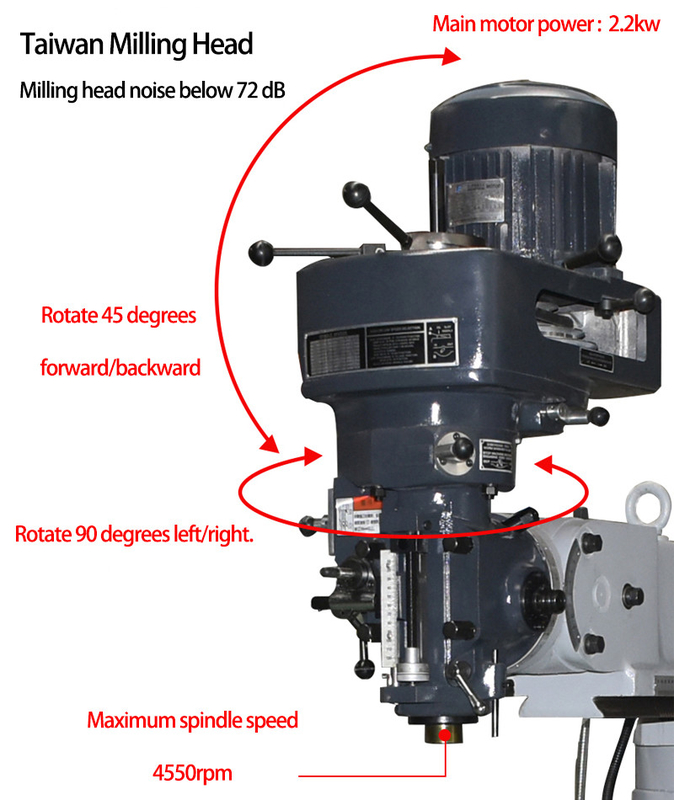

1La machine est compacte en structure, de petite taille et de grande souplesse. La tête de fraisage peut tourner de 90° autour et de 45° avant et après, et le bélier peut non seulement s'étendre d'avant en arrière, mais aussi se déployer de manière plus rapide.mais aussi tourner 360o dans le plan horizontal, élargissant ainsi considérablement la portée effective de la machine-outil.
2La machine adopte une coulée Meehanna avancée, avec une structure solide, aucune déformation et une bonne stabilité.et après broyage de précision par traitement thermique de trempage, il est équipé d'une combinaison de roulements à billes angulaires de précision, qui a une forte force de coupe et une excellente précision.
3La noix de siège d'angle à trois axes est en bronze phosphoreux avancé (PBC-2), avec une bonne résistance à l'usure et une longue durée de vie.
4Les rails de guidage X et Y sont fixés avec des pièces résistantes à l'usure TURCITE-B, qui sont légères en fonctionnement, à faible taux d'usure et durables.
5La table de travail est finement broyée après durcissement, ce qui n'est pas facile à porter.

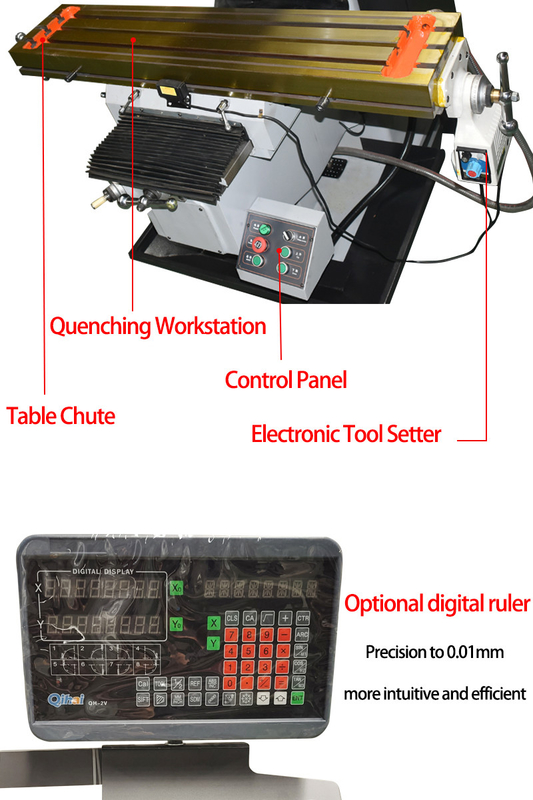

6. équipé d'une pompe à huile manuelle, de lubrification centralisée du banc de travail et de la plateforme de levage.
7Équipé d'une boîte électrique et d'un contrôleur améliorés, avec une prise de sortie de 24V, 110V, 220V.
|
Les spécifications
|
Unité
|
4 heures
|
|
Surface de la table
|
mm
|
1270 × 254
|
|
Tracé longitudinal du tableau (X)
|
mm
|
750
|
|
Traction transversale de la table (Y)
|
mm
|
380
|
|
Traction verticale
|
mm
|
400
|
|
Taper du trou de l'arbre principal
|
|
R8
|
|
Distance de la face finale de la broche à la table de travail
|
mm
|
80 à 490
|
|
Distance entre le centre de la broche et le rail de guidage du pilier
|
mm
|
100 à 650
|
|
Plage de vitesse de la broche
|
R/min
|
80 à 5440
|
|
Tableau "T" nombre de créneaux horaires
|
|
3
|
|
Largeur de la rainure "T"
|
mm
|
16
|
|
Distance entre les fentes en T
|
mm
|
80
|
|
Puissance du moteur principal
|
Le kW
|
2.2
|
|
Dimensions de l'installation
|
mm
|
1566 × 1650 × 2100
|
|
Poids brut
|
Poids de la pâte
|
1100
|
Application dans le secteur industriel:
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1.Toutes les pièces doivent être inspectées.
4.Traitement des échantillons de chaque machine
5.72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
