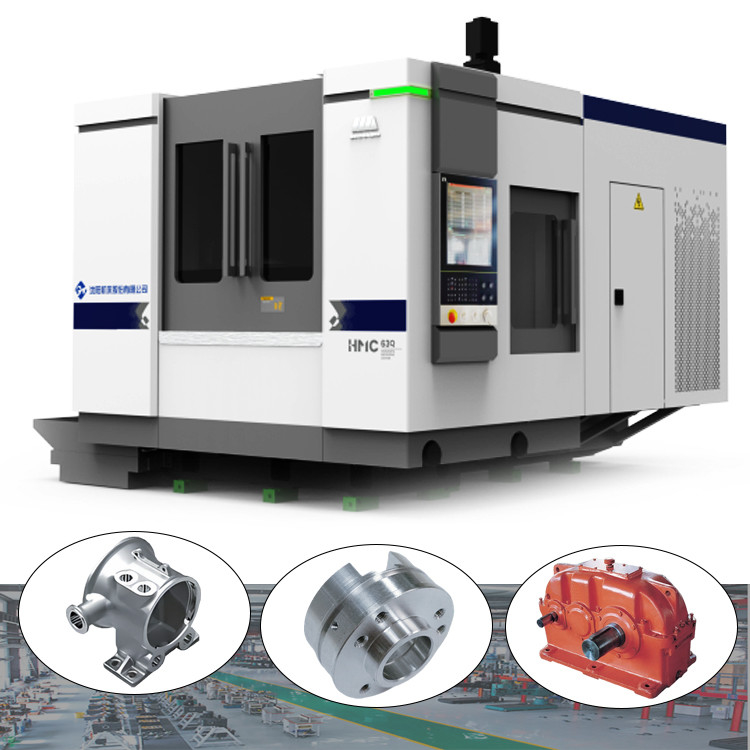

Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage

Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage

Centre d'usinage CNC horizontal à charge lourde

Centre de tournage CNC compact Centre d'usinage

Centre d'usinage horizontal de 1800 mm

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

HMC 100Q

Nous contacter
Demandez un devis
Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage
Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
HMC 100Q
CNC ou non:
CNC
Le mot clé:
Centres d'usinage horizontaux lourds
Velocité maximale de la broche (rpm):
4500 r.p.m
Voyage (axe X):
1800
Voyage (axe Z) (mm):
1500
Voyage (axe des ordonnées) (millimètres):
1350
Diamètre de rotation maximal de la pièce à usiner:
Φ1500
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le cas en bois, tronc de bidon, l'autre emballage navigable
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
PRODUITS CONNEXES
Un bon prix. HMC80Q Métal 3 axes centre d'usinage horizontal fraisage de forage de forage en ligne Vidéo

HMC80Q Métal 3 axes centre d'usinage horizontal fraisage de forage de forage

Obtenez le meilleur prix
Un bon prix. Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision en ligne Vidéo

Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision

Obtenez le meilleur prix
Un bon prix. Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage en ligne Vidéo

Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage

Obtenez le meilleur prix
Un bon prix. Palette résistante horizontale de double des centres d'usinage MDH 50PS de commande numérique par ordinateur en ligne Vidéo

Palette résistante horizontale de double des centres d'usinage MDH 50PS de commande numérique par ordinateur

Obtenez le meilleur prix
Nous contacter
+8613916455787
sales@huidijd.com
86-021-61195255
Contactez-nous maintenant
Description du produit

Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 0

Description du produit:



Centre d'usinage horizontal lourd SMTCL (série 100Q)
Le centre d'usinage horizontal HMC100Q est une nouvelle génération de machine compacte et haute performance. Il a une excellente qualité, une grande fiabilité et une grande efficacité. Il est largement utilisé dans les pièces automobiles, les pompes,les soupapes et autres industriesIl peut répondre aux exigences de traitement des produits à un seul lot ou en petits lots avec un rendement élevé.

Caractéristiques du produit:


1,structure de haute stabilité

◆ Lit en forme de T en forme inverse en fonte intégrale

◆ La base et la colonne du moteur de l'axe Y sont coulées ensemble

◆ fuseau symétrique thermiquement


2, Haute capacité de traitement
◆ Le changement de vitesse de la tête
◆ Sélection de plusieurs broches pour répondre à différentes conditions de travail
◆ Différents types de configuration de chargeurs d'outils, répondant à des performances différentes

3"Fonction très intelligente"
◆ Un plan de contrôle et d'entretien intelligent
◆ sauvegarde automatique des données
◆ Contrôle intelligent de la charge par broche


Détails du produit:
Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 1

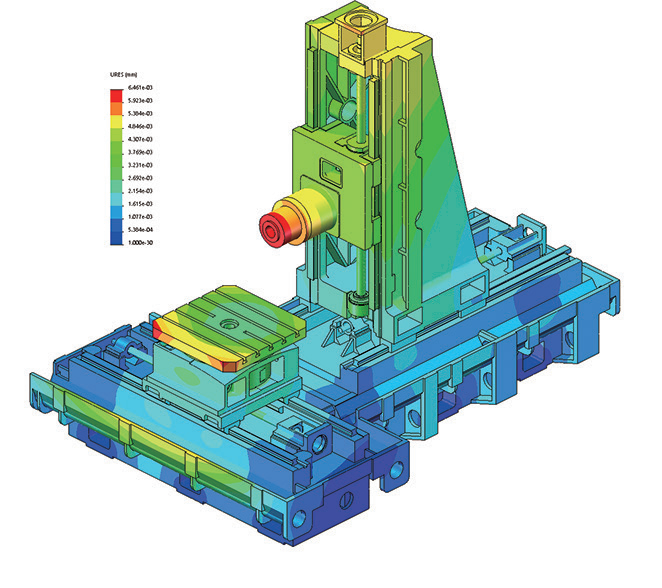

Structure d'optimisation des éléments finis et de la topologie

La machine-outil est conçue avec analyse des éléments finis et bien raide, la structure globale et la grande partie sont optimisées pour améliorer la rigidité et la stabilité de l'ensemble de la machine.
Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 2

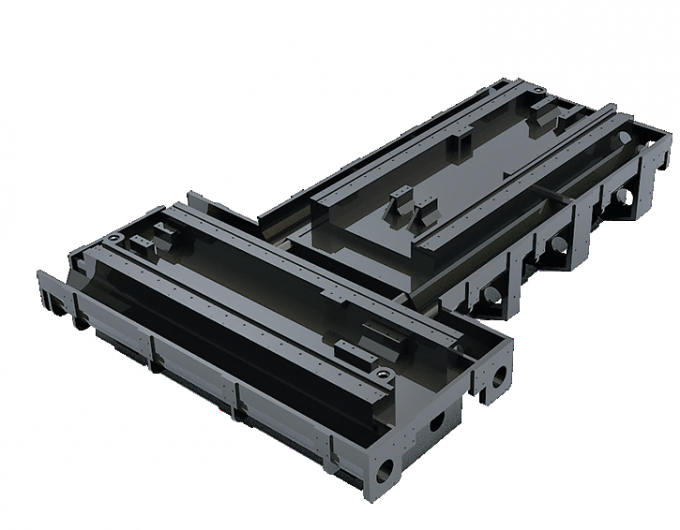

Lit coulé intégralement à haute résistance

Lit intégré en forme de T inversé, grande portée, centre de gravité bas, bien raide, renforcé anti-déformation,en utilisant 4 groupes de cage tordue pour l'élimination des copeaux assurer l'efficacité de l'élimination
Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 3

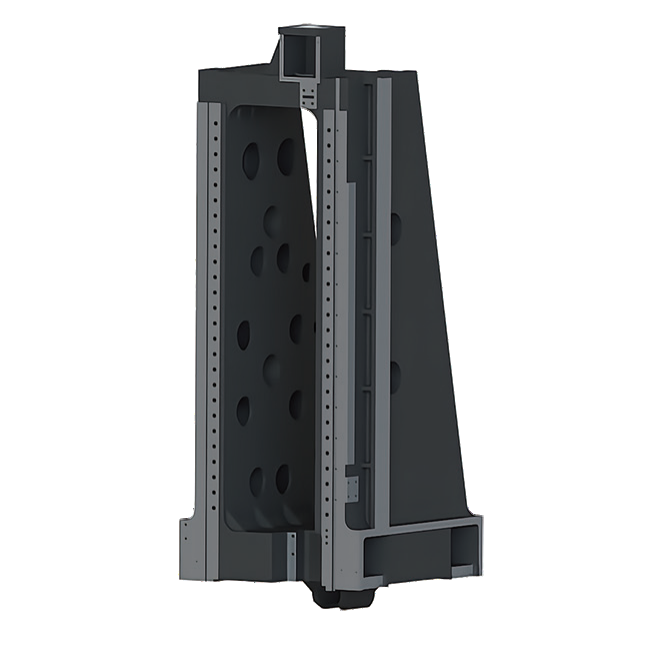

La base du moteur et la colonne de l'axe Y sont coulées ensemble

La structure à double paroi est adoptée par les colonnes de cette série, la base du moteur à axe Y et la colonne sont
pour une utilisation dans la fabrication de machines-outils
Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 4

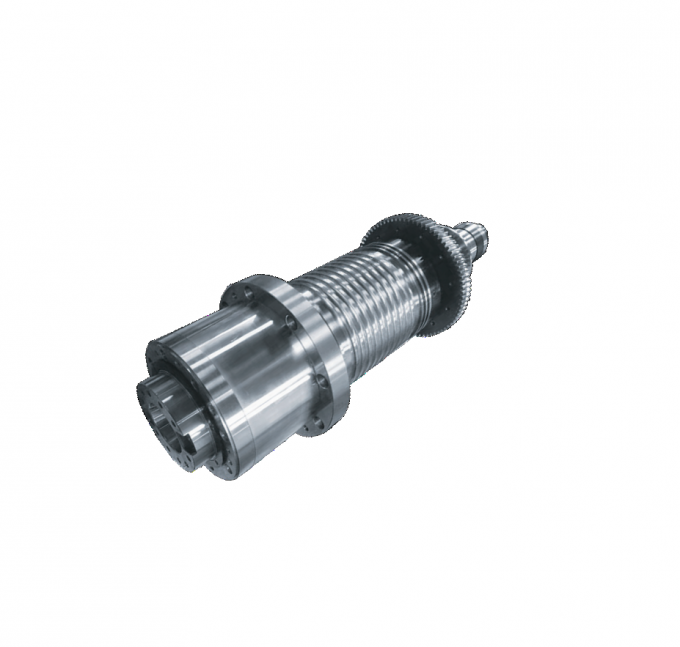

Fuseau symétrique thermiquement

Le fuseau à symétrie thermique améliore la maîtrise de la déformation thermique; Excellente stabilité thermique.
Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 5

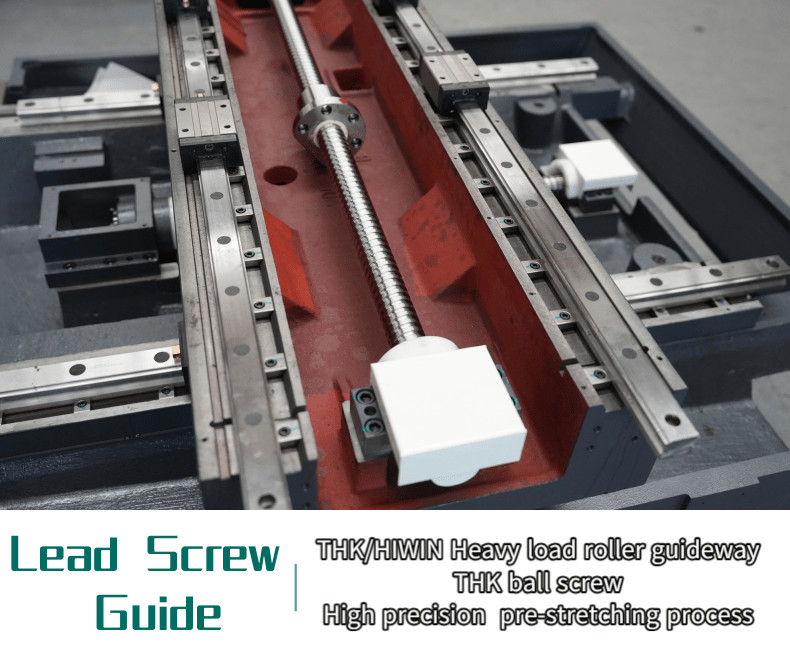

vis à bille de précision

Les trois axes sont équipés de
vis à bille de précision, procédé de pré-étirement est adopté pour réduire efficacement l'influence du chauffage de la vis pendant le travail, améliorer la précision de la machine-outil,capacité renforcée d'anti-déformation et de conservation de la précision.
Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 6

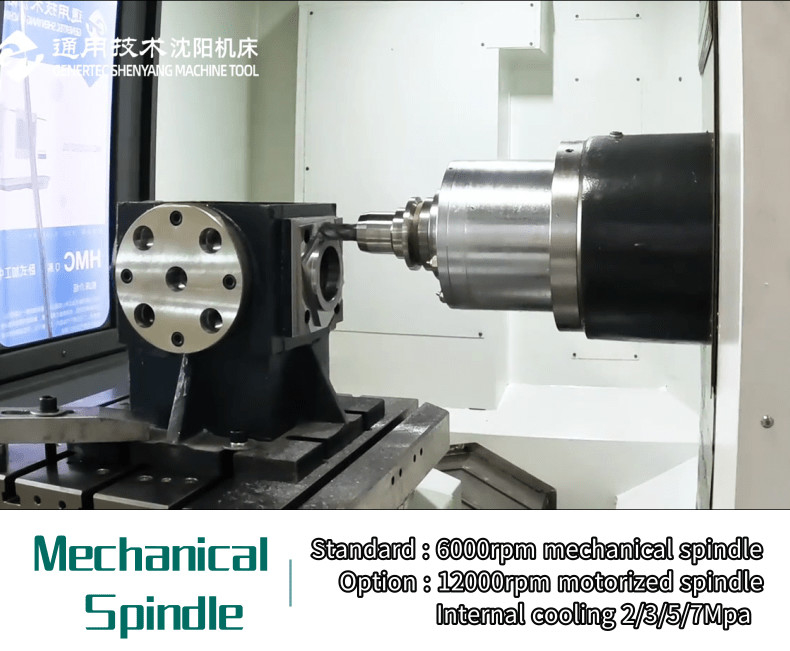

Parties à moteur électrique

◆ Deux vitesses de changement de vitesse sont adoptées pour
de l'usinage à grande vitesse à la coupe lourde

◆ Réglage des roulements de grande portée, rigidité élevée

Paramètres du produit:

Nom de l'article Unité HMC 100Q
Table de travail
Taille de la table de travail mm 1000*1000
Capacité de la table de travail en kg 3000
Nombre de tables de travail pièces 1 ((2)
Portée de travail
Voyage par axe X mm 1800
Voyage par axe Y mm 1500
Voyage par axe Z mm 1350

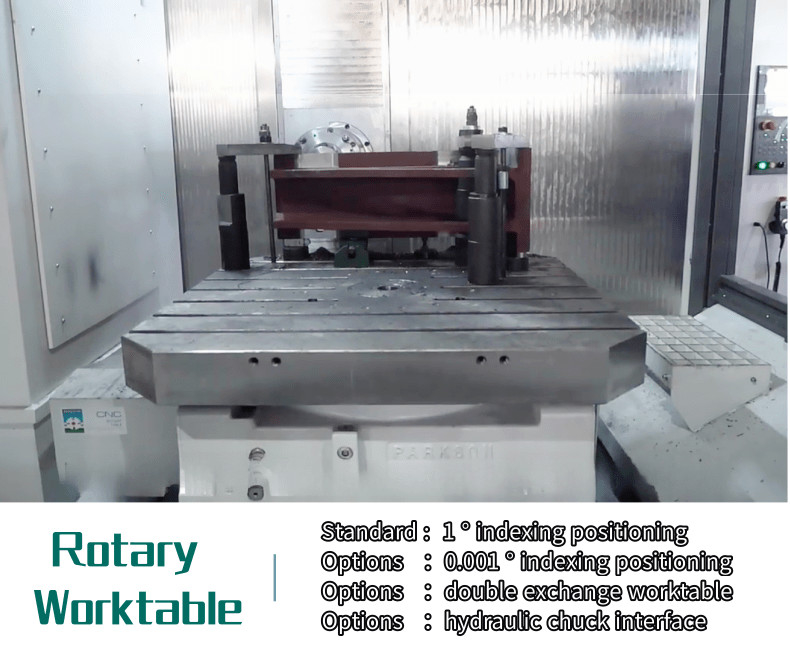

Indication de l'axe B
1° × 360
Diamètre de rotation maximal de la pièce à usiner mm Φ1500
Distance du nez de la broche au centre de la table de travail mm 1650 Max
Distance du nez de la broche au centre de la table de travail mm 300 minutes
Distance entre la surface de la table de travail et la surface de la table de travail mm 1600 Max
Distance entre la surface de la table de travail et la surface de la table de travail mm 100 minutes
Le moulin à rouleaux
Résistance à l'écoulement
NT1 société civile
Vitesse maximale Rpm 4500
Pour les moteurs à fuseau (continu/S2) kW 18.5 à 22
Le couple de sortie maximal ((continu/S2) mm 713/871 ((15min)

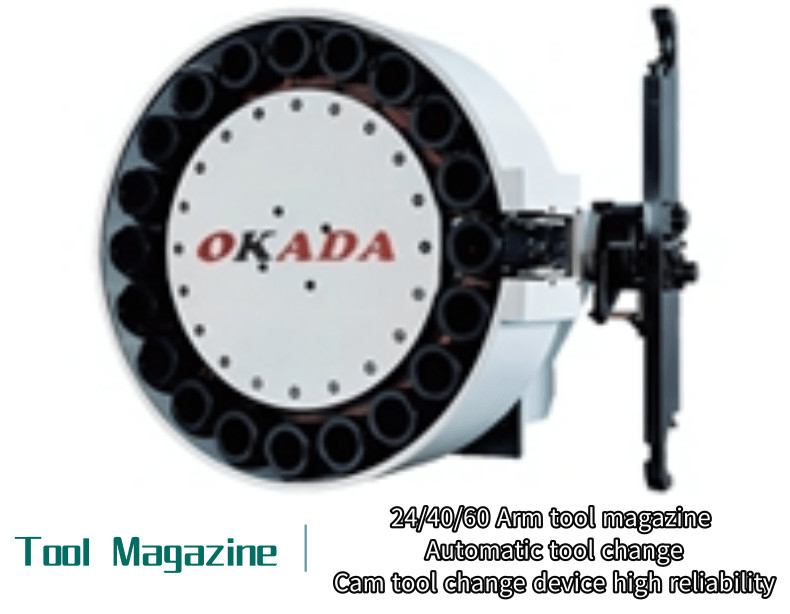

Magasin d'outils
Capacité du magasin d'outils Le PCS 40
Longueur maximale de l'outil Je ne sais pas. 500
Poids maximal de l'outil en kg 25
Diamètre maximal de l'outil plein/vide mm Le numéro de série
Temps de changement d'outil (T-T) s 5.5
Alimentation pour animaux
Vitesse maximale d'alimentation de coupe ((X/Y/Z) Pour les véhicules à moteur 1 à 2000
Traverse rapide (X/Y/Z) M/min 20
Précision de positionnement
Axe X/Y/Z mm 0.012
Axe B ((1° X360) Je ne sais pas. 10
Précision de positionnement répétitive
Axe X/Y/Z mm 0.008
Axe B ((1° × 360) Je ne sais pas. 3
Dimension globale ((LxWxH) mm 6100*5000*4600
Espace au sol mm 6800*6000

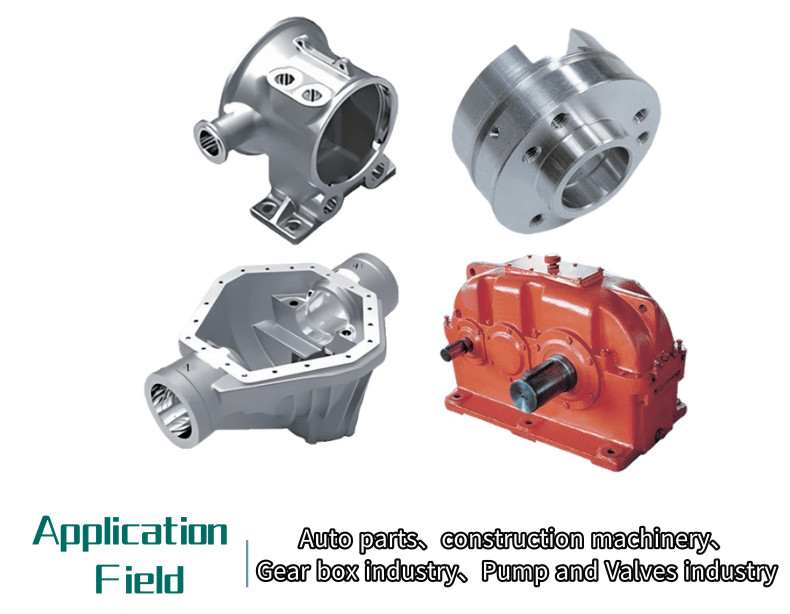

Application dans le secteur industriel:

échantillons de pièce

Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 7

Notre service:


1. Assembler et déboguer avant la livraison


2Répondez dans les 24 heures et procédez au traitement du problème.

3. 1 an de service de réparation gratuit (seulement sans dommages humains).

4. Solution globale d'entreposage fournie


Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout

◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993

◆ Fabricant de haute technologie doté de capacités de recherche et de conception

◆ Système d'approvisionnement stable et mature

◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)

◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile

◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production


À propos de nous:

Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 8

Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Groupe SMTCL et SYMGIl y a plus de 80 ans d'histoire dans la fabrication de machines-outils, le premier tour, la première machine à forer et la première machine à forer sont toutes nées ici.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine:

Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 9

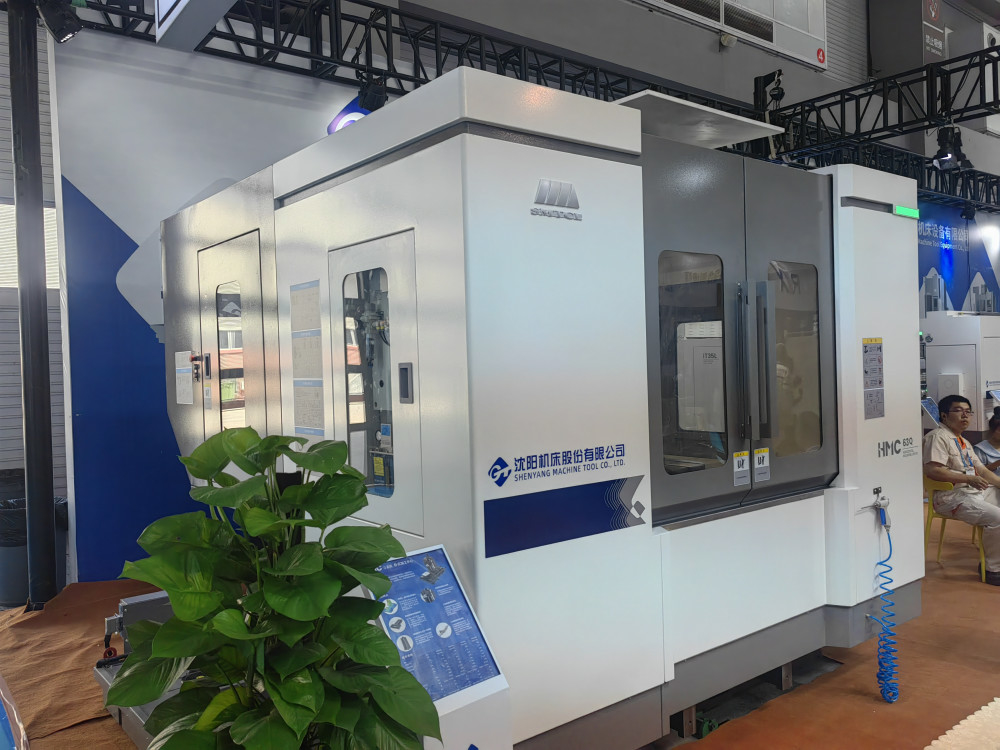

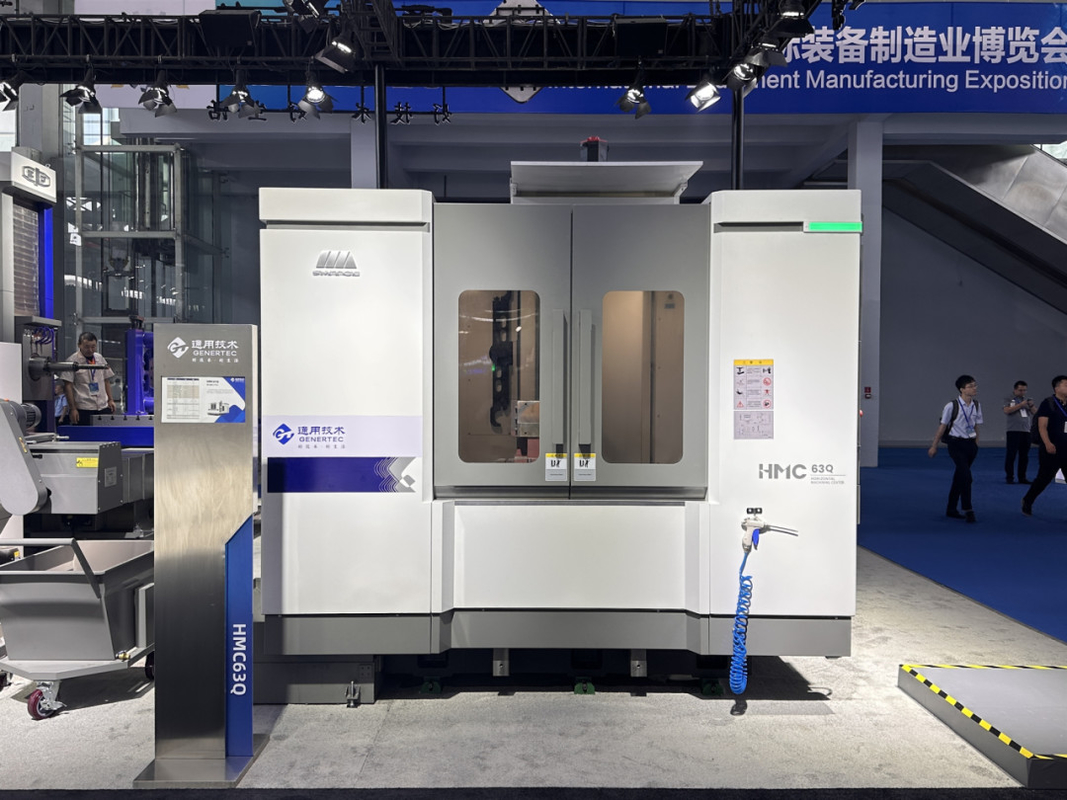

Exposition:

Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage 10



FAQ:


Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
