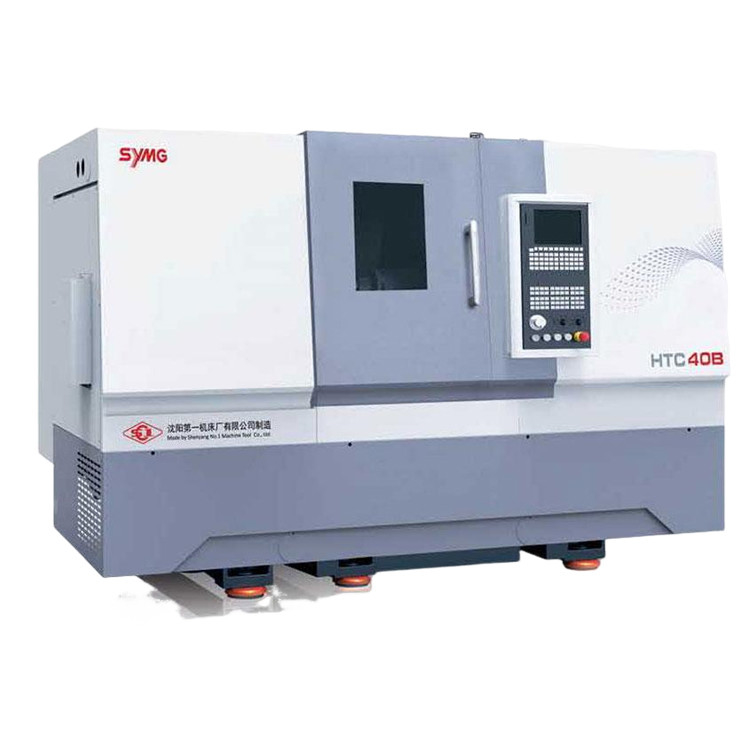

Tour CNC à banc incliné SMTCL HTC40B, tour CNC pour métal
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | HTC 40B500 |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Tour oblique de commande numérique par ordinateur de lit |
| Max. Longueur tournée (mm): | 500 | Velocité maximale de la broche (rpm): | 3500 r.p.m |
| Voyage (axe X): | 200 | Voyage (axe Z) (mm): | 550 |
| Diamètre de rotation maximal: | Φ400 | Longueur maximale de virage: | 500 |
| Balancement maximum sur le lit: | Φ600 | Maximum de glissement sur glisser: | Φ320 |
| Mettre en évidence |
Centre d'usinage de tour CNC à lit incliné HTC40B500,Machines de fraisage de tournes métalliques CNC,Tour oblique de commande numérique par ordinateur de lit |
||
Description du produit
Description du produit:
Série HTC 40BLe tour CNC à lit incliné est principalement utilisé pour couper des surfaces cylindriques internes et externes, des surfaces coniques internes et externes avec un angle conique arbitraire,surfaces rotatives internes et externes complexes, et des fils cylindriques et coniques de pièces de type arbre ou de pièces de type disque, et il peut être utilisé pour le rainurage, le forage, le reaming, le reaming et le traitement du forage.
Caractéristiques du produit:

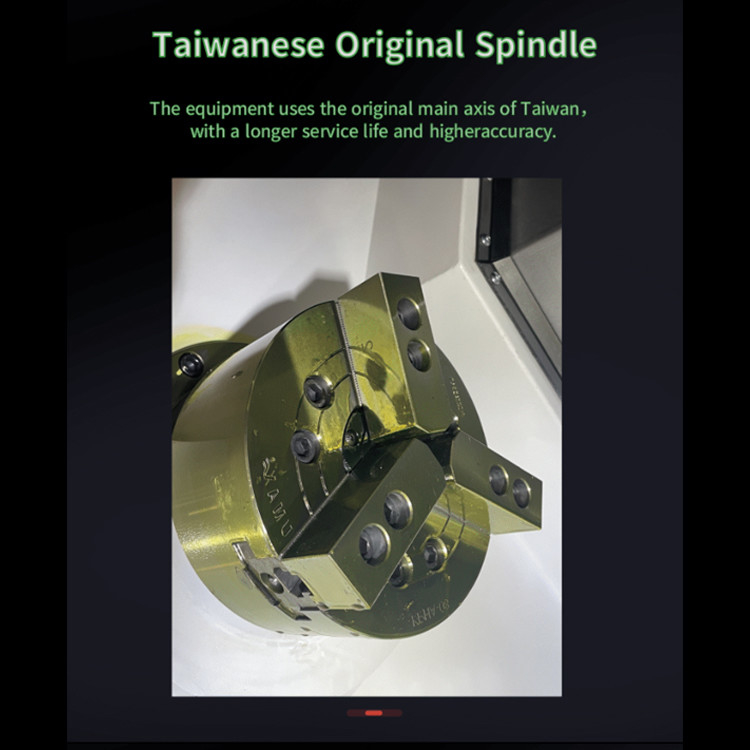

1, Augmenter le couple de broche, augmenter les spécifications de roulement, fournir plus de puissance et de rigidité, broche A2-8

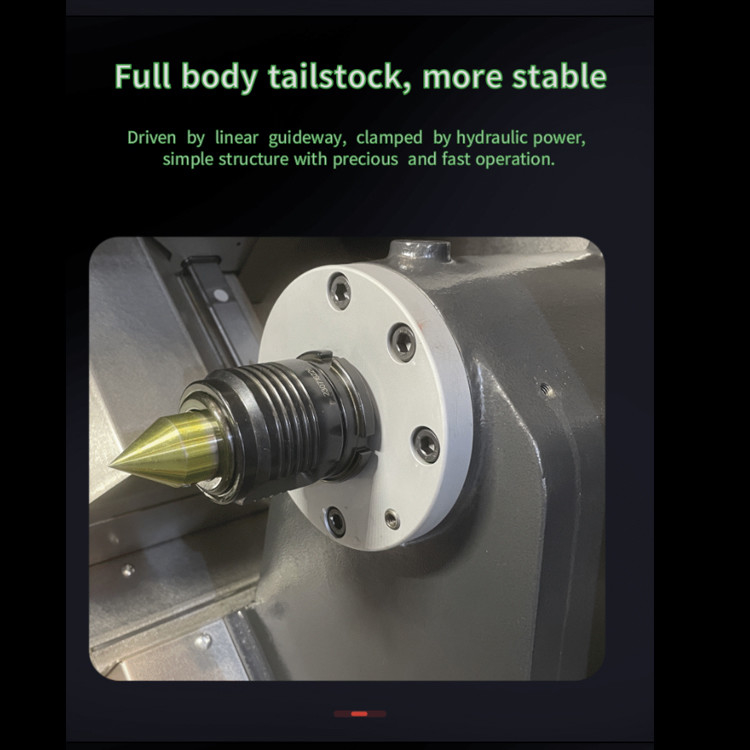

Manche télescopique, verrouillage manuel, bonne rigidité.
|
Les postes
|
Unité
|
Le numéro de téléphone est le suivant:
|
Le nombre d'équipements
|
|
|
Diamètre maximal de balancement au-dessus du lit
|
mm
|
Φ600
|
Φ560
|
|
|
Longueur maximale de coupe
|
mm
|
500
|
970
|
|
|
Diamètre de coupe maximal
|
mm
|
400
|
400
|
|
|
Diamètre maximal de balancement sur la glissière
|
mm
|
Φ320
|
Φ350
|
|
|
Nose à broche
|
mm
|
A2 à 8
|
A2 à 8
|
|
|
Diamètre du trou du fuseau
|
mm
|
Φ80
|
Φ80
|
|
|
Diamètre maximal à travers la barre
|
mm
|
Φ65
|
Φ65
|
|
|
Plage de vitesse de la broche
|
R/min
|
50 à 3500
|
50 à 4000
|
|
|
Le couple de sortie maximal de la broche
|
Nm
|
245
|
177
|
|
|
Moteur principal
|
KW
|
Les chrétiens, 15/11
|
Les chrétiens, 15/11
|
|
|
Diamètre du tuyau
|
pouces
|
10' 10'
|
8'
|
|
|
Vitesse de déplacement rapide sur l'axe X
|
M/min
|
30
|
30
|
|
|
Vitesse de déplacement rapide sur l'axe Z
|
M/min
|
30
|
30
|
|
|
Voyage par axe X
|
mm
|
200
|
200
|
|
|
Voyage par axe Z
|
mm
|
550
|
1050
|
|
|
coup de fouet
|
mm
|
100
|
100
|
|
|
Résistance à l'usure
|
Les espèces de Mohs
|
5#
|
4#
|
|
|
Formulaire de détenteur d'outil standard
|
mm
|

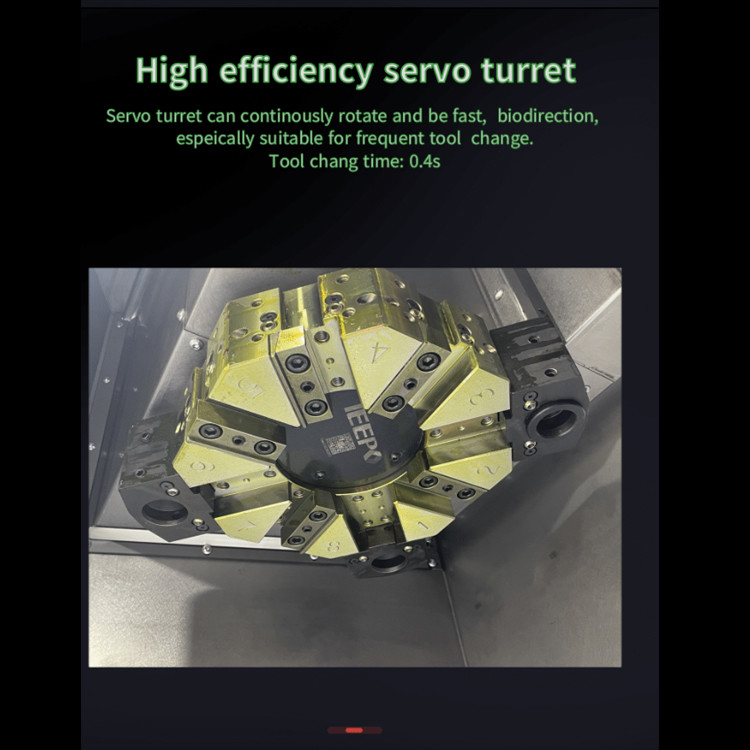

Station 8 horizontale
|
Station 8 horizontale
|
|
|
Couteau extérieur
|
mm
|
25 × 25
|
25 × 25
|
|
|
Diamètre de la barre de perçage
|
mm
|
Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
|
Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
|
|
|
Capacité de poids (type de disque)
|
en kg
|
200
|
200
|
|
|
Capacité de poids (parties d'arbre)
|
en kg
|
500
|
500
|
|
|
Poids de la machine
|
en kg
|
4200
|
4650
|
|
|
Apparence de la machine-outil
|
Longueur × largeur × hauteur
|
2700 × 1900 × 2100
|
3570 × 1860 × 1850
|
|
Application dans le secteur industriel:
échantillons de pièce
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
