Tour CNC à banc incliné SMTCL HTC40B, tour CNC pour métal
Nom de la marque:
SMTCL
Numéro de modèle:
HTC40B
Lieu d'origine:
Chine
Attestation:
CE ISO certification
Quantité minimum de commande:
1
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | HTC 40B500 |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Tour oblique de commande numérique par ordinateur de lit |
| Max. Longueur tournée (mm): | 500 | Velocité maximale de la broche (rpm): | 3500 r.p.m |
| Voyage (axe X): | 200 | Voyage (axe Z) (mm): | 550 |
| Diamètre de rotation maximal: | Φ400 | Longueur maximale de virage: | 500 |
| Balancement maximum sur le lit: | Φ600 | Maximum de glissement sur glisser: | Φ320 |
| Mettre en évidence |
Centre d'usinage de tour CNC à lit incliné HTC40B500,Machines de fraisage de tournes métalliques CNC,Tour oblique de commande numérique par ordinateur de lit |
||
Description du produit
Description du produit:
Série HTC 40BLe tour CNC à lit incliné est principalement utilisé pour couper des surfaces cylindriques internes et externes, des surfaces coniques internes et externes avec un angle conique arbitraire,surfaces rotatives internes et externes complexes, et des fils cylindriques et coniques de pièces de type arbre ou de pièces de type disque, et il peut être utilisé pour le rainurage, le forage, le reaming, le reaming et le traitement du forage.
Caractéristiques du produit:
1, Augmenter le couple de broche, augmenter les spécifications de roulement, fournir plus de puissance et de rigidité, broche A2-8
2Le HTC40B adopte une conception de côtes optimisée à 45° pour le lit global, ce qui apporte un meilleur effet d'élimination des copeaux et une plus grande rigidité.
3Assurez-vous que le liquide de coupe ne s'écoule pas et que les copeaux de fer sont plus faciles à ramasser.
4"HTC40B est équipé d'un guide coulissant intégré au lit,
Manche télescopique, verrouillage manuel, bonne rigidité.
Manche télescopique, verrouillage manuel, bonne rigidité.
Détails du produit:
Spindle intégré à haute rigidité
Le produit augmente le couple de la broche et améliore les spécifications des roulements pour fournir une plus grande puissance et rigidité.

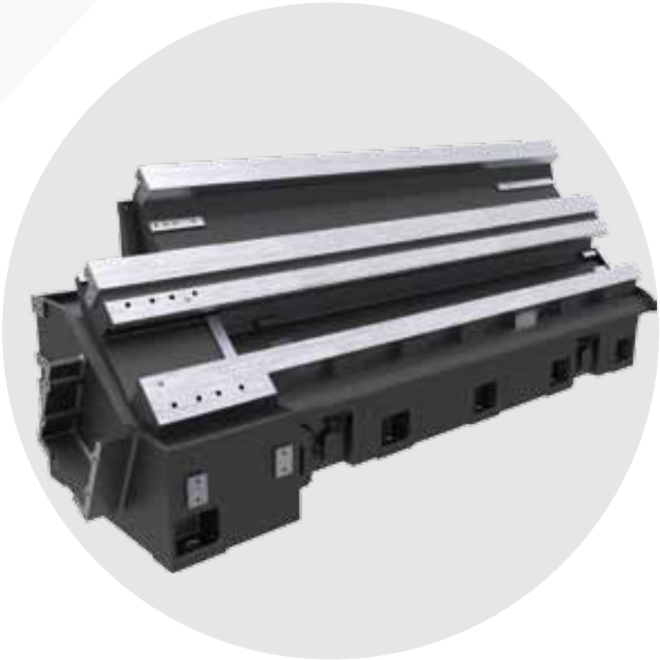

Corps d'outil général de la machine à inclinaisonLe HTC40P adopte une conception en forme de côte permettant une optimisation globale de la carrosserie de 45° et une meilleure stabilité de la force pendant la coupe.Il est doté d'une résistance élevée et d'une bonne absorption des chocs..
Relèche de guidage coulissante durcie à l'extinction Le rail de guidage adopte entièrement le rail de guidage à coulissage durci par étanchéité, dont la largeur atteint 110 mm et la portée de 380 mm, ce qui permet une précision et une rigidité de la machine plus élevées.
Résistance à la traction du rail de guidage

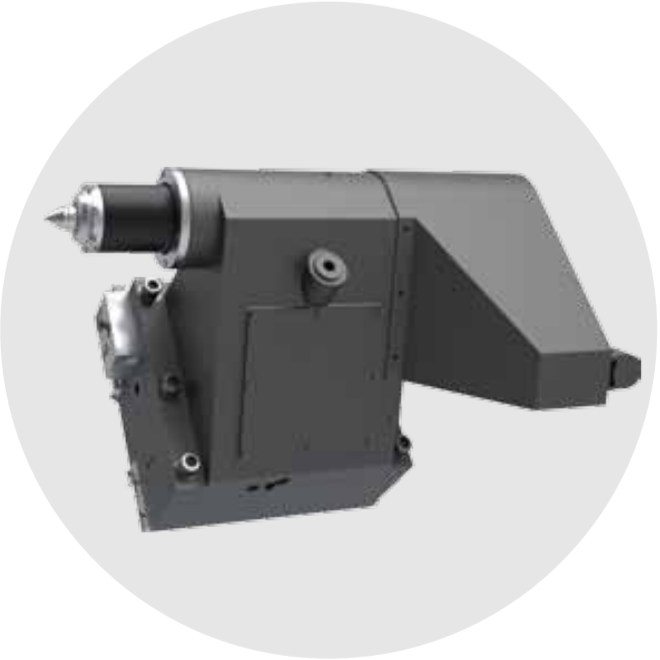

La queue du HTC40P est configurée avec un rail de guidage coulissant intégré au corps de la machine-outil, à la manche de télescope et au verrouillage manuel, et présente une bonne rigidité.
Servo-outil
La tourelle adopte le mode de servo-entraînement hydraulique, et le poteau d'outil dispose de silence, de vitesse élevée, d'un couple élevé et d'un changement rapide de l'outil.

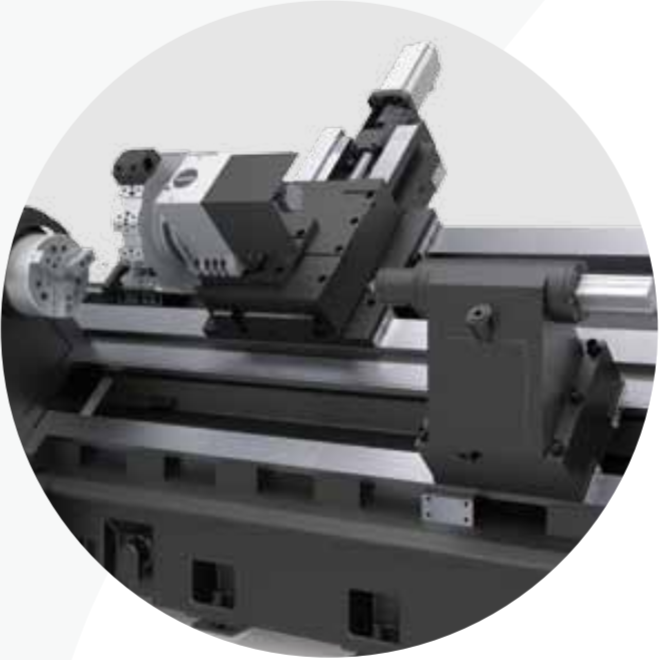

Alimentation sur deux axes
L'axe X et l'axe Z sont équipés d'un moteurservo pour la conduite, et l'accouplement direct avec la vis en plomb à bille est réalisé par un accouplement élastique de l'arbre, de sorte que les utilisateurs obtiennent une bonne précision de la machine et des performances de la machine stables.
Paramètres du produit:
|
Les postes
|
Unité
|
Le numéro de téléphone est le suivant:
|
Le nombre d'équipements
|
|
|
Diamètre maximal de balancement au-dessus du lit
|
mm
|
Φ600
|
Φ560
|
|
|
Longueur maximale de coupe
|
mm
|
500
|
970
|
|
|
Diamètre de coupe maximal
|
mm
|
400
|
400
|
|
|
Diamètre maximal de balancement sur la glissière
|
mm
|
Φ320
|
Φ350
|
|
|
Nose à broche
|
mm
|
A2 à 8
|
A2 à 8
|
|
|
Diamètre du trou du fuseau
|
mm
|
Φ80
|
Φ80
|
|
|
Diamètre maximal à travers la barre
|
mm
|
Φ65
|
Φ65
|
|
|
Plage de vitesse de la broche
|
R/min
|
50 à 3500
|
50 à 4000
|
|
|
Le couple de sortie maximal de la broche
|
Nm
|
245
|
177
|
|
|
Moteur principal
|
KW
|
Les chrétiens, 15/11
|
Les chrétiens, 15/11
|
|
|
Diamètre du tuyau
|
pouces
|
10' 10'
|
8'
|
|
|
Vitesse de déplacement rapide sur l'axe X
|
M/min
|
30
|
30
|
|
|
Vitesse de déplacement rapide sur l'axe Z
|
M/min
|
30
|
30
|
|
|
Voyage par axe X
|
mm
|
200
|
200
|
|
|
Voyage par axe Z
|
mm
|
550
|
1050
|
|
|
coup de fouet
|
mm
|
100
|
100
|
|
|
Résistance à l'usure
|
Les espèces de Mohs
|
5#
|
4#
|
|
|
Formulaire de détenteur d'outil standard
|
mm
|
Station 8 horizontale
|
Station 8 horizontale
|
|
|
Couteau extérieur
|
mm
|
25 × 25
|
25 × 25
|
|
|
Diamètre de la barre de perçage
|
mm
|
Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
|
Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
|
|
|
Capacité de poids (type de disque)
|
en kg
|
200
|
200
|
|
|
Capacité de poids (parties d'arbre)
|
en kg
|
500
|
500
|
|
|
Poids de la machine
|
en kg
|
4200
|
4650
|
|
|
Apparence de la machine-outil
|
Longueur × largeur × hauteur
|
2700 × 1900 × 2100
|
3570 × 1860 × 1850
|
|
Application dans le secteur industriel:
échantillons de pièce
1.Cage à billes extérieure, cage à billes intérieure, arbre du rotor, boîtier différentiel,
2- Arbre à dents, arbre à cames, arbre du rotor du turbocompresseur, demi-arbre,
3. rouleau de plaque, tige de piston, arbre croisé, arbre de direction.
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
Exposition:
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
Points forts du produit
Description du produit: Série HTC 40BLe tour CNC à lit incliné est principalement utilisé pour couper des surfaces cylindriques internes et externes, des surfaces coniques internes et externes avec un angle conique arbitraire,surfaces rotatives internes et externes complexes, et des fils cylindrique...
