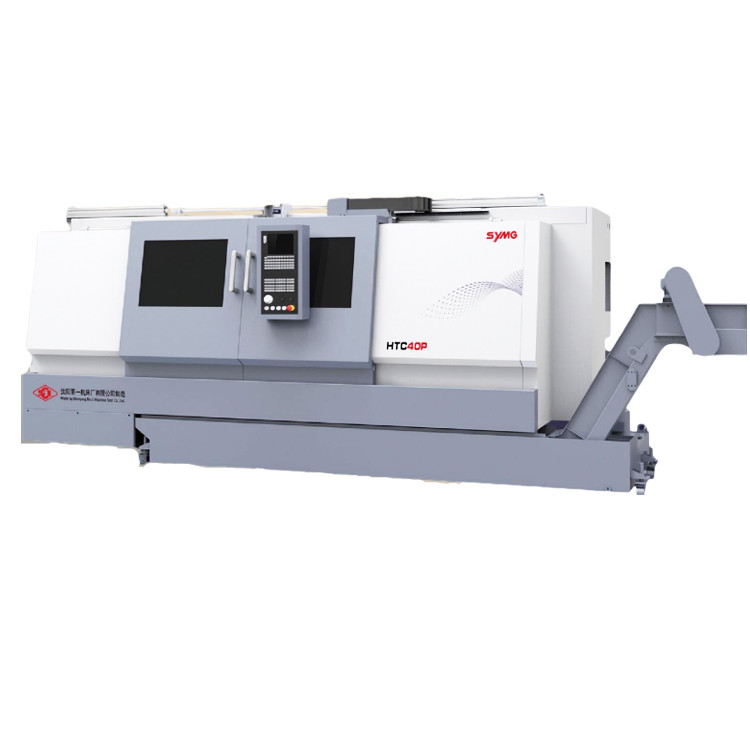

Le tour CNC SMTCL HTC40P Lit incliné Tour CNC Fraiseuses CNC Centre de tournage CNC pour l'acier
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | HTC 40P1000 |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Tour CNC à banc incliné |
| Max. Longueur tournée (mm): | 1000 | Velocité maximale de la broche (rpm): | 3500 r.p.m |
| Voyage (axe X): | 270 | Voyage (axe Z) (mm): | 1010 |
| Diamètre de rotation maximal: | Φ360 | Longueur maximale de virage: | 1000 |
| Balancement maximum sur le lit: | Φ600 | Maximum de glissement sur glisser: | Φ400 |
| Mettre en évidence |
Centre de tournage CNC 3 axes,Machines de fraisage CNC à tour de lit incliné,Le tour à lit incliné CNC en acier |
||
Description du produit
Description du produit:
Caractéristiques du produit:
1, Augmenter le couple du fuseau, augmenter les spécifications du roulement pour fournir plus de puissance et de rigidité, fuseau A2-8 standard, fuseau A2-11 en option
2,HTC40P adopte 45° conception globale de la barre d'optimisation du lit, la force de coupe est plus stable.
3Tout le guide adopte un guide coulissant durci, la largeur du rail de guidage atteint 110 mm, la portée du rail de guidage atteint 380 mm, ce qui apporte une longitude de traitement plus élevée et une rigidité plus élevée
4,HTC40P siège arrière avec rail de guidage coulissant intégré au lit, manchon télescopique, verrouillage manuel, bonne rigidité
|
Les postes
|
Unités
|
HTC4P 1000
|
|
Spécification de la longueur
|
mm
|
1000
|
|
Diamètre maximal de balancement au-dessus du lit
|
mm
|
Φ600
|
|
Longueur maximale de coupe
|
mm
|
1000
|
|
Diamètre de coupe maximal
|
mm
|
Φ500
|
|
Diamètre maximal de balancement au-dessus du glissement transversal
|
mm
|
Φ400
|
|
Type et code du nez de broche
|
-
|
A2 à 8
|
|
Diamètre de la fente du fuseau
|
mm
|
Φ80
|
|
Diamètre de passage maximal du barreau
|
mm
|
Φ66
|
|
Les têtes de bétail
|
||
|
Plage de vitesse de la broche
|
R/min
|
50 à 3500
|
|
Le couple de sortie maximal de la broche (GSK988TA)
|
Nm
|
302
|
|
Étapes de vitesse de la broche
|
-
|
Vitesses variables à l'infini
|
|
Puissance de sortie du moteur principal ZJY265A-15AM
|
Le nombre de sièges
|
18.5 (30 minutes)/15 (noté)
|
|
Je suis Chuck.
|
||
|
Diamètre/type de roue
|
pouces
|
8 pouces
|
|
Vitesse de traversée rapide sur l'axe X (rail de guidage roulant)
|
M/min
|
15
|
|
Vitesse de traverse rapide sur l'axe Z (rail de guidage roulant)
|
M/min
|
15
|
|
Voyage par axe X
|
mm
|
270
|
|
Voyage par axe Z
|
mm
|
1010
|
|
Voyage en manche de la queue
|
mm
|
100
|
|
Coupe conique de la manche de la queue
|
le morse
|
4#
|
|
Types de poteaux d'outils standard
|
||
|
Taille des outils
|
|
Position horizontale 12
|
|
Outil de tournage cylindrique
|
mm
|
25X25
|
|
Diamètre de la barre d'outil
|
mm
|
Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
|
|
Si la tête de coupe est capable de sélectionner la coupe facilement
|
-
|
- Oui, oui.
|
|
Capacité de charge maximale
|
||
|
Pièces de travail à disque
|
en kg
|
200
|
|
Pièces à usiner à l'axe
|
en kg
|
500
|
|
Poids de la machine
|
en kg
|
5500
|
|
Dimension globale (LXWXH)
|
mm
|
Pour les appareils à moteur à combustion
|
Application dans le secteur industriel:
échantillons de pièce
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Points forts du produit
Description du produit: La série SYMG HTC40P1000 de SMTCL est un tour CNC à lit horizontal incliné Mise à niveau de la puissance du rail coulissant, "haute", "grande", "allumée", à partir de la résistance inhérente.Le tour CNC horizontal HTC 40P convient au traitement de toutes sortes de pièces d...
