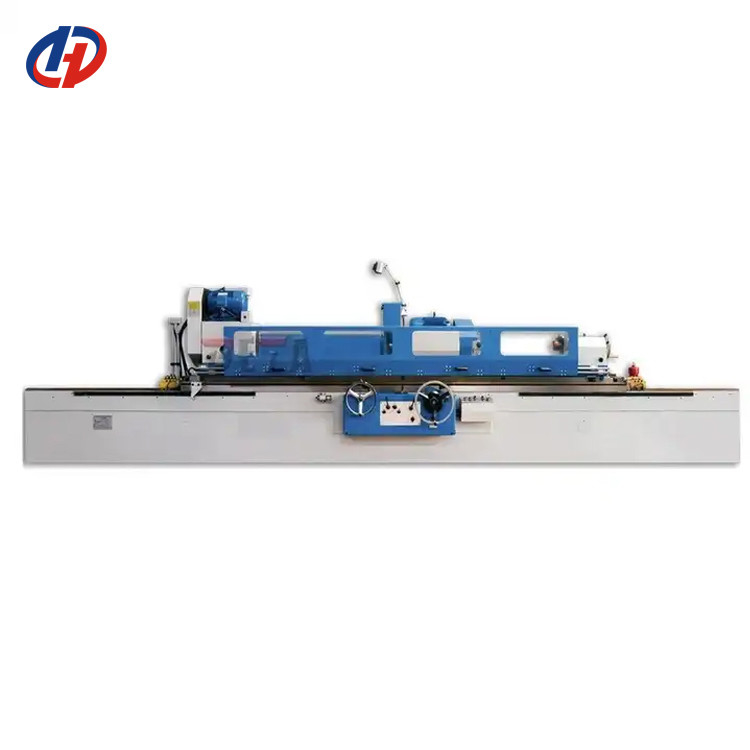

M1463 Machine de meulage cylindrique lourd métal 3000 mm Machine de meulage cylindrique CNC
Détails du produit
| Longueur maximale du sol (O.D.): | 2000、3000、4000、 5000 mm | Hauteur du centre: | 370mm |
|---|---|---|---|
| Je vous en prie.: | 30 à 630 mm | Nom du véhicule:: | 30~250mm |
| Longueur maximale du sol (I.D.): | 320 mm | Poids maximal du morceau de travail: | 3 000 kilos |
| Arrondi: | 3μm | Cylindricité: | 8 ((2000、3000) 12 ((4000、5000) |
| Roughness (graisseuse): | Ra0,32 μm | ||
| Mettre en évidence |
Machines de meulage cylindrique CNC,Le broyage cylindrique |
||
Description du produit
Description du produit:
La série est équipée d'outils de meulage internes basés sur des machines de meulage externes ordinaires,qui sont adaptés au broyage du cercle extérieur ou du trou intérieur de corps rotatifs cylindriques ou coniquesLe cadre de la tête adopte un convertisseur de fréquence pour réaliser une régulation de vitesse sans pas,qui peut être réglé à n'importe quel angle dans un rayon de 90 degrés dans le sens antihoraire pour s'adapter au broyage à l'aide d'un chuck de pièces de travail coniques internes et externes.
Caractéristiques du produit:

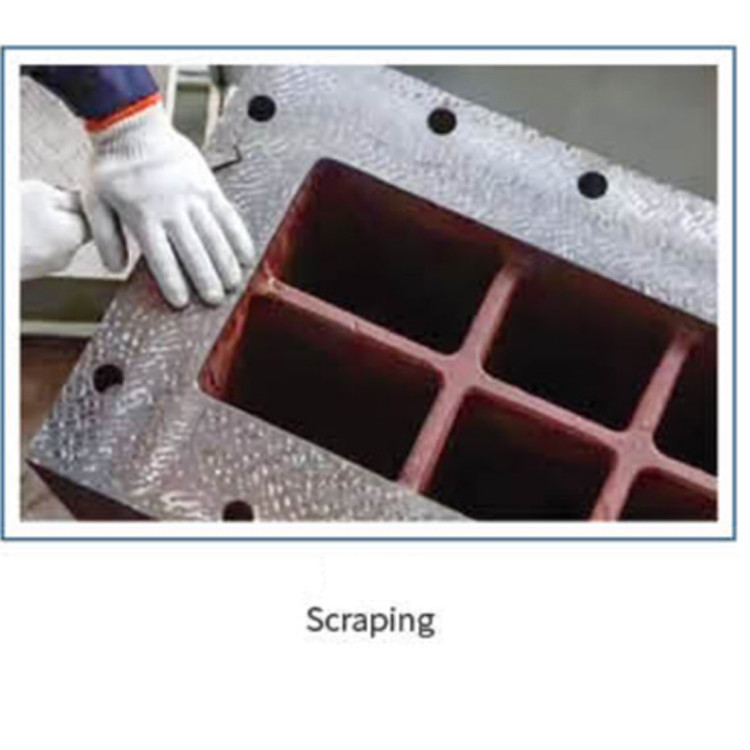

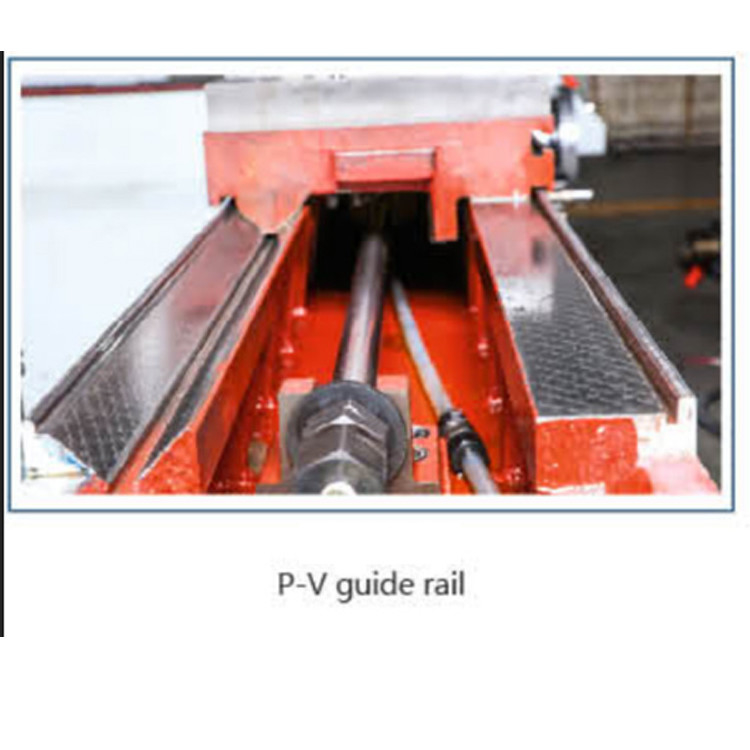

1"Le rail de guidage gauche et droit adopte une structure P-V, qui est gratté manuellement de haute précision, de sorte que l'ensemble des produits du système ont une grande précision et une grande stabilité.

|
Définition
|
unité
|
M1463
|
|||
|
Longueur maximale du sol (O.D.)
|
mm
|
2000,3000,4000,5000
|
|||
|
Hauteur du centre
|
mm
|
370
|
|||
|
Je vous en prie.
|
mm
|
30 à 630
|
|||
|
Nom du véhicule:
|
mm
|
30 à 250
|
|||
|
Longueur maximale du sol (I.D.)
|
mm
|
320
|
|||
|
Poids maximal de la pièce à usiner
|
en kg
|
3000
|
|||
|
Tête de travail
|
|||||
|
Angle de rotation
|
- Je ne sais pas.
|
+90°
|
|||
|
Conicité du centre (MT)
|
MT
|
80#
|
|||
|
Vitesse du fuseau / Pas à pas
|
R/min
|
50 Hz: 14 à 140
|
|||
|
Tête de roue
|
|||||
|
Dimension maximale de la roue (ODxWxID)
|
mm
|
600 × 75 × 305
|
|||
|
Vitesse périphérique de la roue
|
m/s
|
35
|
|||
|
Alimentation à la main par tour
|
mm
|
grossièrement: 4 fine: 0.5
|
|||
|
Alimentation à la main par.gra
|
mm
|
grossièrement: 0,02 fine: 0.0025
|
|||
|

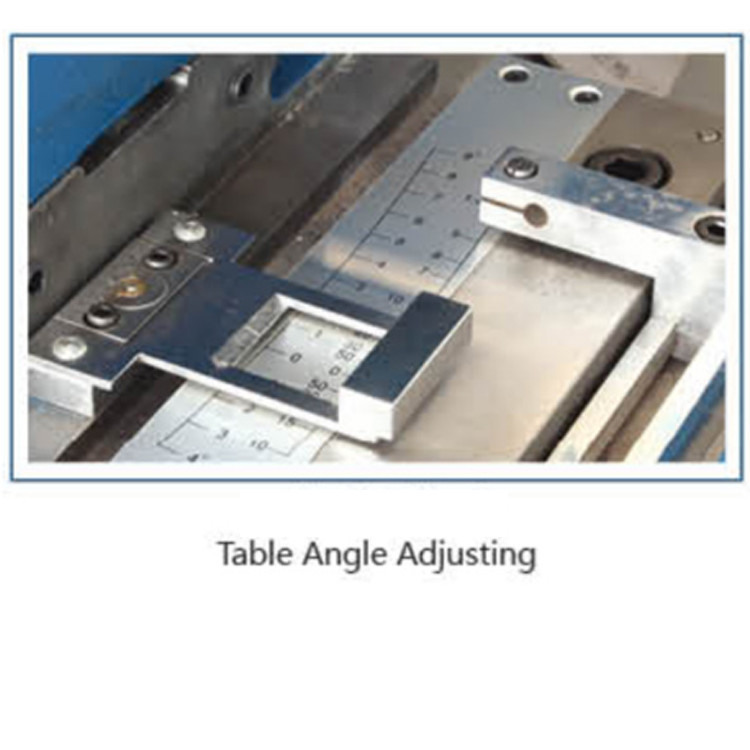

Tableau
|
|||||
|
|
Dans le sens du coq
|
- Je ne sais pas.
|
2° ((2000)
1°(3000,4000, 5000)
|
||
|
Dans le sens antihoraire
|
- Je ne sais pas.
|
4° (2000) 3° ((3000)
2° ((4000) 1,5° ((5000)
|
|||
|
Plage de vitesse longitudinale de la table
|
M/min
|
0.1 à 2.5
|
|||
|

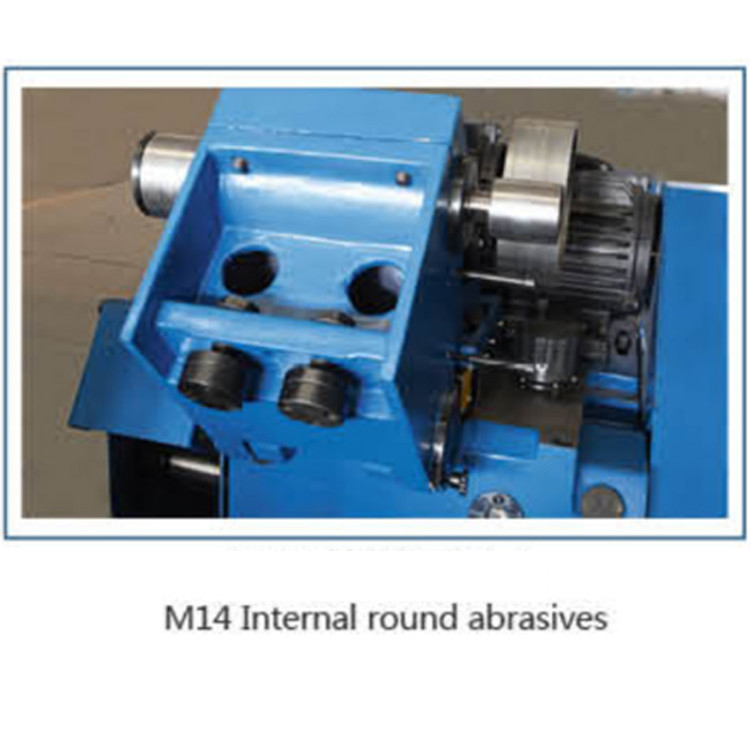

Dispositif de meulage interne
|
|||||
|
Vitesse du fuseau
|
R/min
|
10000
|
|||
|
|
|
le nombre maximal est de 175 × 32 × 32
|
|||
|
Min 30 × 25 × 10
|
|||||
|
Le stock de queue
|
|
|
|||
|
Tape centrale (MT)
|
MT
|
80#
|
|||
|
Voyage par plumes
|
mm
|
70
|
|||
|
Moteur
|
|||||
|
Puissance du moteur de la tête de roue
|
Le kW
|
Le 7/11
|
|||
|
Le broyage interne
|
Le kW
|
1.5
|
|||
|
Puissance du moteur de la tête de travail
|
Le kW
|
15
|
|||
|
Précision d'usinage
|
|||||
|
Rondeur
|
μm
|
3
|
|||
|
Cylindricité
|
μm
|
8 ((2000,3000)
12 ((4000,5000)
|
|||
|
Roughness (graisseuse)
|
μm
|
Je suis Ra0.32
|
|||
|
Machines et appareils
|
|||||
|
Poids brut
|
t
|
18 ((2000) 22 (3000)
23 ((4000) 26 ((5000)
|
|||
|
|
|
720×240×226 (année 2000)
|
|||
|
1270 × 240 × 226 (5000)
|
|||||
Application dans le secteur industriel:

Notre service:
1. Assembler et déboguer avant la livraison
2Répondez dans les 24 heures et procédez au traitement du problème.
3. 1 an de service de réparation gratuit (seulement sans dommages humains).
4. Solution globale d'entreposage fournie
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production



FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
