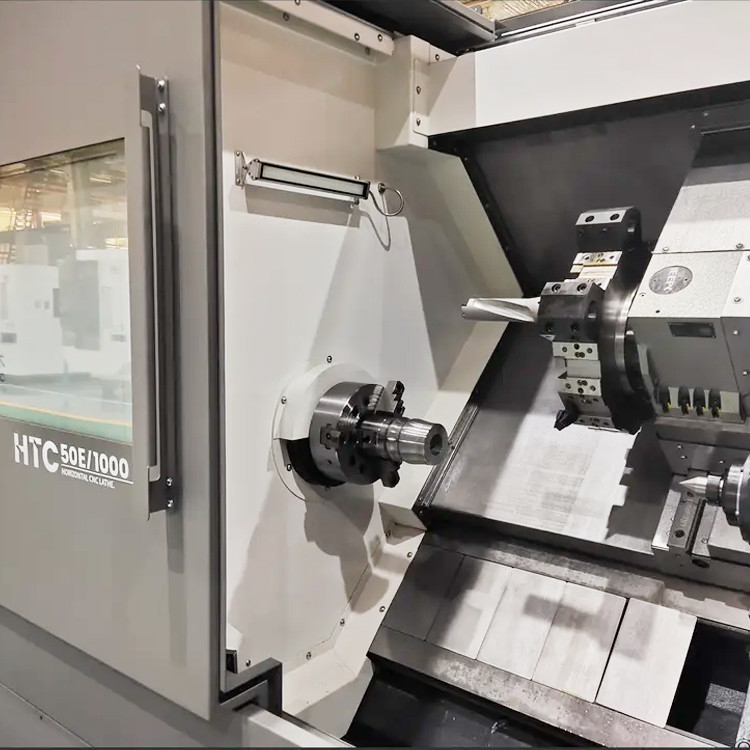

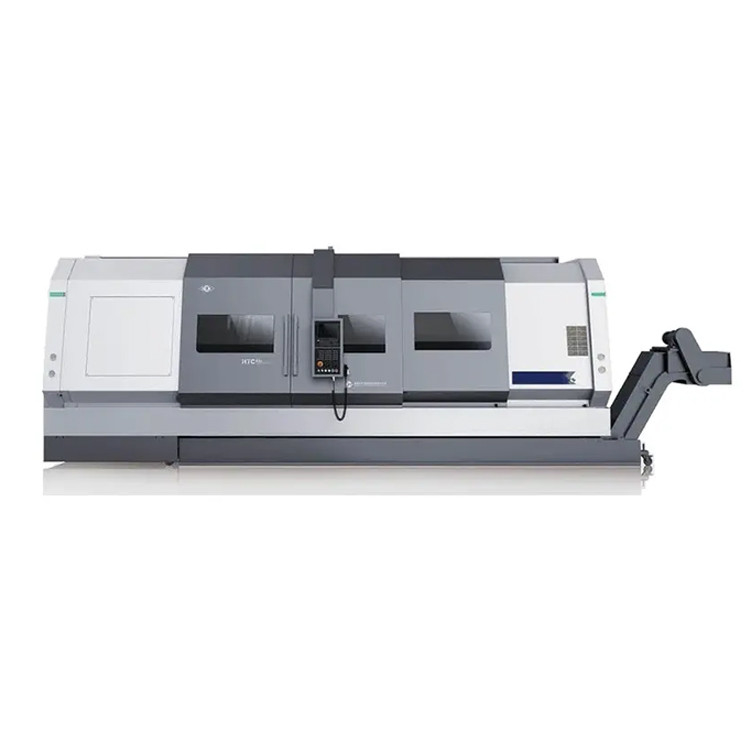

SMTCL 75 degrés centre de tournage HTC63t Lit incliné CNC tourne-disque à usine horizontale CNC
Nom de la marque:
SMTCL
Numéro de modèle:
HTC 63t
Lieu d'origine:
Chine
Attestation:
CE ISO certification
Quantité minimum de commande:
1
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | HTC 63t |
|---|---|---|---|
| Système de contrôle CNC: | GSK/FANUC/SIEMENS | CNC ou pas: | CNC |
| Mot clé: | En tournant au centre, le tour CNC à lit incliné | Application: | Travail des métaux polyvalent |
| Max. balancer sur le lit: | Φ900 | Diamètre de coupure maximal: | Φ3500 |
| Max. la longueur de coupe: | Le montant de l'aide est calculé à partir du montant de l'aide. | Diamètre de trou d'axe: | Φ130 |
| Mettre en évidence |
Centre de tournage à lit incliné tour CNC,Le tour à lit incliné horizontal de 75 degrés,Machines de fraisage à tour CNC lourdes |
||
Description du produit
Description du produit:
Le tour CNC à lit incliné de la série HTC63t tourne le centre de tournage du tour CNC à pleine fonction
Le tour CNC horizontal de la série HTC63t peut être sélectionné avec un lit incliné à 75°, coulée par procédé de sable de résine, disposition interne raisonnable des côtes, large surface de guidage, rigidité globale élevée du lit,avec une bonne performance de torsion, avantages de l' élimination des copeaux en douceur
Caractéristiques du produit:
A:Rigidité élevée

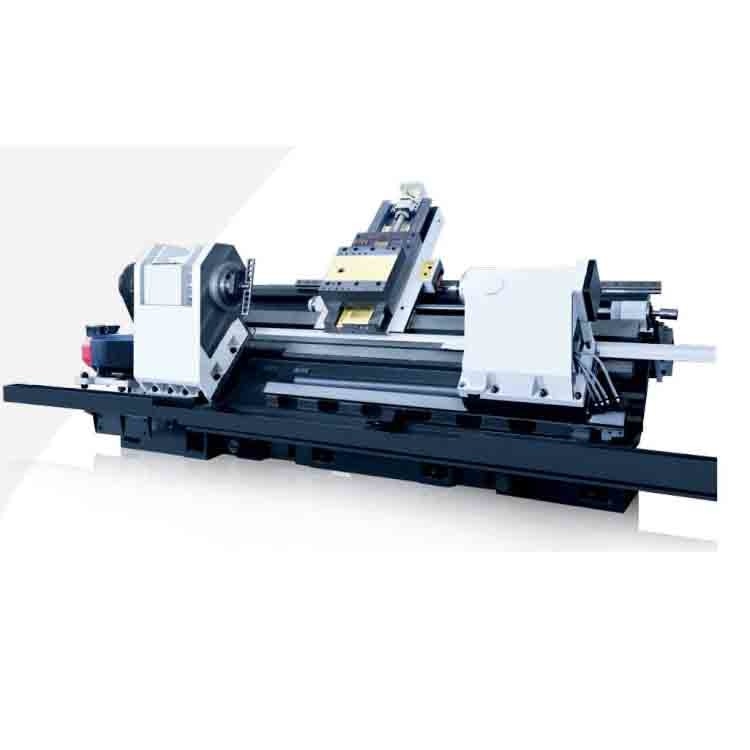

Il adopte 45° et 75° de haute rigidité lit inclinable intégral et toutes les pièces sont optimisées par élément fini
méthode, qui élimine efficacement les vibrations pendant le fonctionnement et la coupe de la machine, améliore la fiabilité et est facile à
maintenir, permettant aux clients d'obtenir une qualité de transformation durable et stable.
méthode, qui élimine efficacement les vibrations pendant le fonctionnement et la coupe de la machine, améliore la fiabilité et est facile à
maintenir, permettant aux clients d'obtenir une qualité de transformation durable et stable.
B: haute précision
Toutes les pièces de la machine-outil adoptent des pièces de meulage de précision de fabricants bien connus au pays et à l'étranger.La conception structurelle avancée et les mesures de processus parfaites rendent la disposition globale compacte, harmonieuse et bonne rigidité, assurant à la machine-outil une précision d'usinage élevée et un maintien à long terme de la précision.
C: agréable
Optionnelle, machine-outil à lit incliné de 75°, équipée d'un cadre central vertical et horizontal, le centre de la broche étant plus proche de l'opérateur,qui est pratique pour le chargement et le déchargement des pièces et le retrait des copeaux.
D:configuration riche
La machine peut être configurée avec différents modules pour répondre aux différents besoins des clients.avec une configuration riche et des performances à coût élevé.
Paramètres du produit:
|
Nom de l'article
|
Unité
|
Série HTC63t
|
|
Max, tourne-toi sur le lit.
|
mm
|
Φ900
|
|
Max. Tournez la voiture.
|
mm
|
Φ630
|
|
Diamètre de coupe maximal (disque/arbre)
|
mm
|
Le nombre d'équipements utilisés
|
|
Max. longueur de coupe
|
mm
|
Le montant de la garantie est calculé à partir du montant de la garantie.
|
|
Diamètre de la fente du fuseau
|
mm
|
Φ130
|
|
Forme du nez de broche
|
|
A2 à 11
|
|
Max. diamètre à travers la barre
|
mm
|
Φ115
|
|
Puissance du moteur principal (continue / 30 min)
|
kW
|
30/37
|
|
Plage de vitesse de la broche / couple de sortie maximal
|
R/min
|
(mécanique à 2 étapes) 20~2000 / 2456
|
|
Diamètre du tuyau
|
pouces
|
15 ¢
|
|
Max. déplacement de l'axe X
|
mm
|
410
|
|
Max. déplacement de l'axe Z
|
mm
|
Le montant de l'aide est calculé à partir du montant de l'aide.
|
|
Vitesse rapide (axe X)
|
M/min
|
Je me suis marié avec un homme qui avait des relations sexuelles.
|
|
Vitesse rapide (axe Z)
|
M/min
|
12/12/; 12/12
|
|

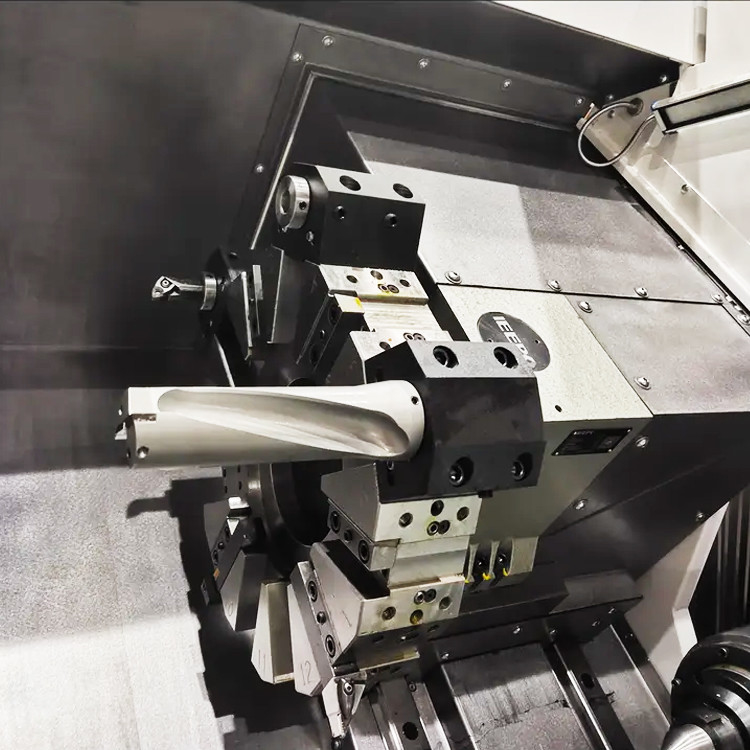

Forme de tourelle d'outil
|
|
Tourelle horizontale à 12 positions
|
|
Taille du bâton d'outil
|
mm
|
Pour les véhicules à moteur à combustion
|
|
Précision du positionnement (axe X)
|
mm
|
0.013
|
|
Précision de positionnement (axe Z)
|
mm
|
0Je ne sais pas si je peux vous aider.044
|
|
Précision de réposition ((axe X)
|
mm
|
0.006
|
|
Précision de réposition ((axe Z)
|
mm
|
0Je ne sais pas.018
|
|
Précision d'usinage
|
|
IT6
|
|
Poids maximal de la pièce à disque
|
en kg
|
500
|
|
Poids maximal de la pièce à usiner de l'arbre
|
en kg
|
2000
|
|
poids de la machine
|
en kg
|
Le montant de l'aide est calculé à partir du montant de l'aide.
|
|
Dimensions globales de la machine (LxWxH)
|
mm
|
Les éléments suivants doivent être utilisés:
|
Application dans le secteur industriel:
Exemple de pièce à usiner: manche guide
Modèle de traitement: HTC50t Matériau de la pièce: 27SiMn Vitesse linéaire: 120-180 m/min Vitesse d'alimentation: 0,1-8 mm/s (y compris le fil) Efficacité de traitement: 26 minutes
Exemple de pièce à usiner: cylindre moyen 500
Modèle de traitement: HTC63350t Matériau de la pièce: 27SiMn Vitesse linéaire: 120-180m/min Vitesse d'alimentation: 02-10mm/r (y compris le fil) Efficacité de traitement: 75 minutes
Exemple de pièce à usiner: essieu de traction
Modèle de traitement: CQ850n Matériau de la pièce à usiner: 40Cr Vitesse linéaire: 150-180m/min Vitesse d'alimentation: 0,1-0,3mm/r Efficacité de traitement: 12 minutes
Exemple de pièce: essieu RE2B
Modèle de traitement: HTC63n (double tourelle) Matériau de la pièce: 35CrMo Vitesse linéaire: 150-260m/min Vitesse d'alimentation: 0,2-0,5 mm/s (y compris le fil) Efficacité de traitement: 39 minutes.
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
Exposition:
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
