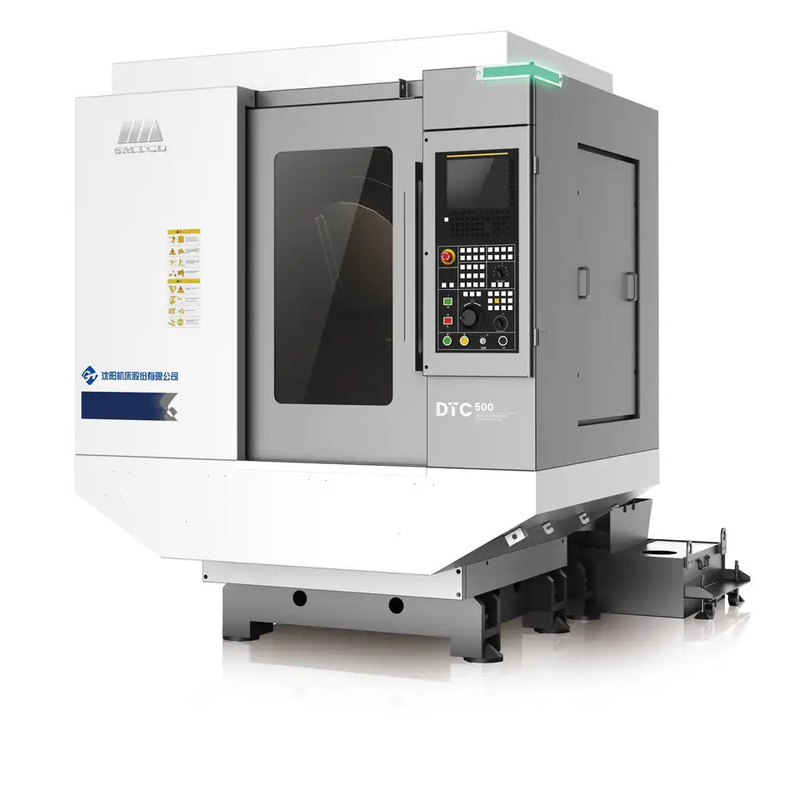

Name: DTC500 Centre d'usinage de fraisage CNC vertical Centre de forage et de frappe verticaux de haute précision
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: DTC500
Availability: InStock

Maison > produits > Centre d'usinage vertical de commande numérique par ordinateur >

DTC500 Centre d'usinage de fraisage CNC vertical Centre de forage et de frappe verticaux de haute précision

Centre d'usinage de fraisage CNC 20000 mm/min

Centre d'usinage vertical DTC500

Centre de forage et d'exploitation verticaux

Lieu d'origine:

Chine

Nom de marque:

SMTCL/SYMG

Certification:

ISO certification

Numéro de modèle:

DTC500

Nous contacter

Demandez un devis

Détails du produit

Chandelle d'axe ::

NT1département d'État

Le type::

Verticale

Système de contrôle de commande numérique par ordinateur ::

Fanuc Siemens Syntec KND GSK

Max. Vitesse:

20000 mm/min

Puissance de moteur d'axe (kilowatt) ::

3.7 à 5.5

Capacité de magazine d'outil ::

Nom de marque::

SYMG, SMTCL

Voyage par axe X:

500 mm

Voyage d'axe des ordonnées:

400 mm

Voyage sur l'axe Z:

300 mm

Dimensions de table de travail:

650 × 400 mm

charge maximale admissible:

250 kg

Conditions de paiement et d'expédition

Quantité de commande min

1 SET

Prix

Négociable

Détails d'emballage

Le cas en bois, tronc de bidon, l'autre emballage navigable

Délai de livraison

45 à 60 jours

Conditions de paiement

L/C,T/T,Western Union

Capacité d'approvisionnement

50 ensembles par mois

PRODUITS CONNEXES

Vidéo

SMTCL VMC850Q Centre d'usinage vertical à 3 axes 4 axes Machine de fraisage CNC avec plateau tournant

Obtenez le meilleur prix

Vidéo

Centre d'usinage vertical à 3 axes Machinerie à l'aluminium VMC850Q 4 axes Machine de fraisage CNC Fanuc CNC VMC

Obtenez le meilleur prix

Vidéo

Centre d'usinage vertical VMC1100P Structure de cadre à grille à haute rigidité 4 axes Machine de fraisage CNC

Obtenez le meilleur prix

Vidéo

SMTCL VMC 850B Centre d'usinage à 3/4 axes Machine de fraisage CNC pour métaux Machine à Z axes Voyage 650 mm Machine VMC

Obtenez le meilleur prix

Nous contacter

+8613916455787

sales@huidijd.com

86-021-61195255

Contactez-nous maintenant

Description du produit

DTC500 Centre d'usinage de fraisage CNC vertical Centre de forage et de frappe verticaux de haute précision 0

Centre d'usinage de forage à grande vitesse et d'extraction DTC500

DTC500 centre de forage à grande vitesse et d'exploitation continue la technologie générale machine-outil Shenyang dix mille produits de forage et d'exploitation de la fabrication et l'expérience d'utilisation,utilise la théorie de l'analyse des éléments finis et l'approche de conception avancée de la machine-outil pour optimiser la structure du corps, et réalise la combinaison parfaite de la réponse dynamique élevée et de la résistance aux vibrations élevée de la machine-outil.DTC500 centre de forage et d'exploitation à grande vitesse est orienté vers divers petits segments de ligne, des angles multiples, etc. conditions d'usinage complexes, fournit des solutions d'usinage à grande vitesse, haute précision et haute stabilité.

Caractéristiques en un coup d'œil

1.Le lit avec six pieds au sol, bas centre de gravité et grande portée améliore l'anti-vibration sur les performances de la machine-outil dans
une façon globale.

2.Le fond est plus stable, et la côte intérieure a une résistance de torsion plus forte et plusun traitement stable.

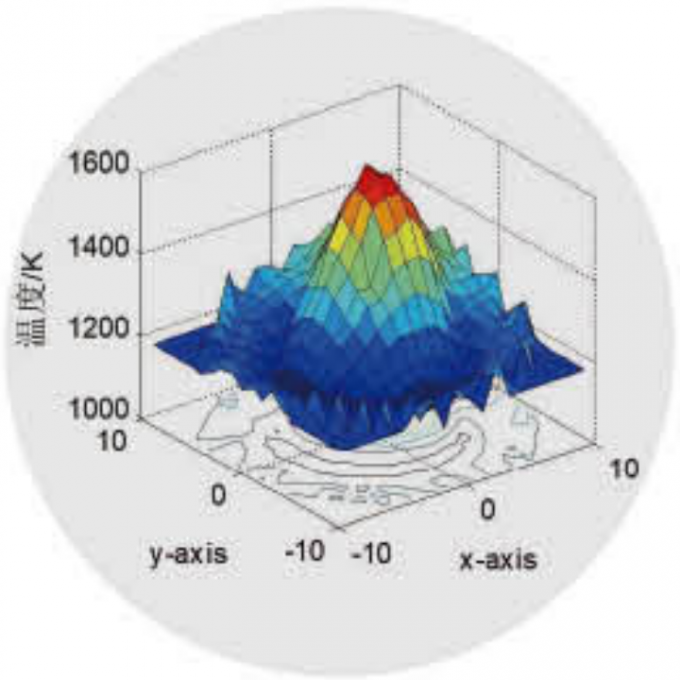

3.La conception thermiquement symétrique gauche et droite adopte la structure des côtes des deux côtés et le renforcement croisé interne pour compenser
La déformation thermique et l'amélioration de la stabilité d'usinage de la machine-outil.

4.Cette fonction garantit que la précision d'usinage réelle des produits de forage et de frappe peut être contrôlée de manière stable à 0,015 mm pendant le processus d'usinage.

5.Les trois axes forment une structure labyrinthique à travers des déflecteurs et des protecteurs qui peuvent empêcher efficacement l'entrée de débris d'usinage et de fluide de coupe,et améliorer efficacement la durée de vie de la machine-outil.

6.Cette fonction peut résoudre efficacement le problème de la chute de l'outil ou de la détérioration soudaine de la précision d'usinage causée par un support d'outil sale.

Les spécifications du produit

Principales spécifications techniques

Principaux paramètres techniques

Nom			Unité	Les spécifications
Tableau de travail	Dimensions de la table de travail		mm	Pour les appareils à moteur 650 × 400
	charge maximale admissible		en kg	250
	Tailles de fente en T		mm × pièces	14x3
Plage de traitement	Max. déplacement de la table de travail X		mm	500
	Max. déplacement de la diapositive Y		mm	400
	Max. déplacement de la broche Z		mm	300
	Distance entre la face d'extrémité de la broche et la table de travail	Je suis désolée.	mm	460
		- Je ne sais pas.	mm	160
	Distance entre le centre de la broche et le rail de guidage		mm	445
Le moulin à rouleaux	Il y a un trou conique (7:24)			NT1département d'État
	Max. vitesse		R/min	20000
	Le couple de sortie nominal ((S1/S2)		N.m.	11.8/17. Je vous en prie.5
	Puissance du moteur de broche ((S1/S2)		Le nombre de sièges	3.7 à 5.5
Outil	modèle de tige d'outil			MT3 MT4
Alimentation pour animaux	On bouge vite.	Axe X	M/min	48
		Axe Y		48
		Axe Z		48
	Le moteur est équipé d'un moteur à trois axes (X/Y/Z)		Le nombre de sièges	2.5/2.5/2. Je suis désolé.7
	Le moteur doit être équipé d'un moteur à trois axes (X/Y/Z)		Nm	8/8/12
	Vitesse d'alimentation		mm/min	30000
Magasin d'outils	Formulaire de revue d'outils			Magasin d'outils à servomoteur de tourelle
	Sélectionner la méthode d'outil			Sélection de l'outil à proximité dans les deux sens
	Capacité du magasin d'outils		une barre	21
	Max. Longueur de l'outil		mm	250
	Max. Poids de l'outil		en kg	3
	Diamètre maximal de la tête de l'outil	Outil complet	mm	Φ65
		Outil vide adjacent	mm	Φ100
	Temps de changement d'outil (outil à outil)		s	1.6
Poids de la machine-outil			en kg	2800
Capacité électrique totale			KVA	18
Dimension du contour (LXWXH)			mm	2300 × 1800 × 2400

Précision de la machine-outil

La précision de positionnement de cette machine-outil est conforme à la norme nationale de la République populaire de Chine GB/T18400.4-2010 "Normes d'acceptation pour la précision de positionnement des machines-outils".

Objets d'inspection		Norme d'usine
Précision du traitement		IT6
Précision de positionnement	Pour les véhicules à moteur électrique	0.006
	Axe Y (en mm)	0.006
	Axe Z ((mm)	0.006
Précision de positionnement répétée	Pour les véhicules à moteur électrique	0.004
	Axe Y (en mm)	0.004
	Axe Z ((mm)	0.004

Je ne veux pas.	Nom	Modèle ou spécification	Quantité utilisée	Marque	Nom de l'entreprise
1.	Système CNC	Le montant de la subvention est calculé en fonction des coûts de production.	1	Le FANUC
2.	Mortier principal	AII2/20000-B	1	Le FANUC
3.	Servo moteur à axe X	le numéro de série AIS8/4000	1	Le FANUC
4.	Servo-moteur à axe Y	le numéro de série AIS8/4000	1	Le FANUC
5.	Servo-moteur à axe Z	le numéro de série de l'appareil le numéro de série de l'appareil	1	Le FANUC
6.	vis à plomb à axe X	Écrou à bille,φ28×12,C3	1	THK japonais
7.	vis à plomb à axe Y	Écrou à bille,φ28×12,C3	1	THK japonais
8.	vis à plomb à axe Z	Écrou à bille,φ32×12,C3	1	THK japonais
9.	roulement à vis	20 × 47 × 15 / 25 × 62 × 15 2	Je vous en prie.	Japon NTN
10.	Magasin d'outils	21 positions d'outils, magasin d'outils de la tourelle	1	Okada, à Taiwan
11.	Système de lubrification		1	Sheng Xiang est là.
12.	réservoir d'eau		1	Machine-outil de Shenyang
13.	Partie pneumatique		1	Qui est Li Ke?
14.	Commutateur de puissance principal		1	Corée LS
15.	le contacteur principal		Je ne sais pas.	Corée LS
En fonction du cycle d'approvisionnement, le fabricant a le droit de modifier les pièces achetées de la même qualité sans les performances de la machine-outil.

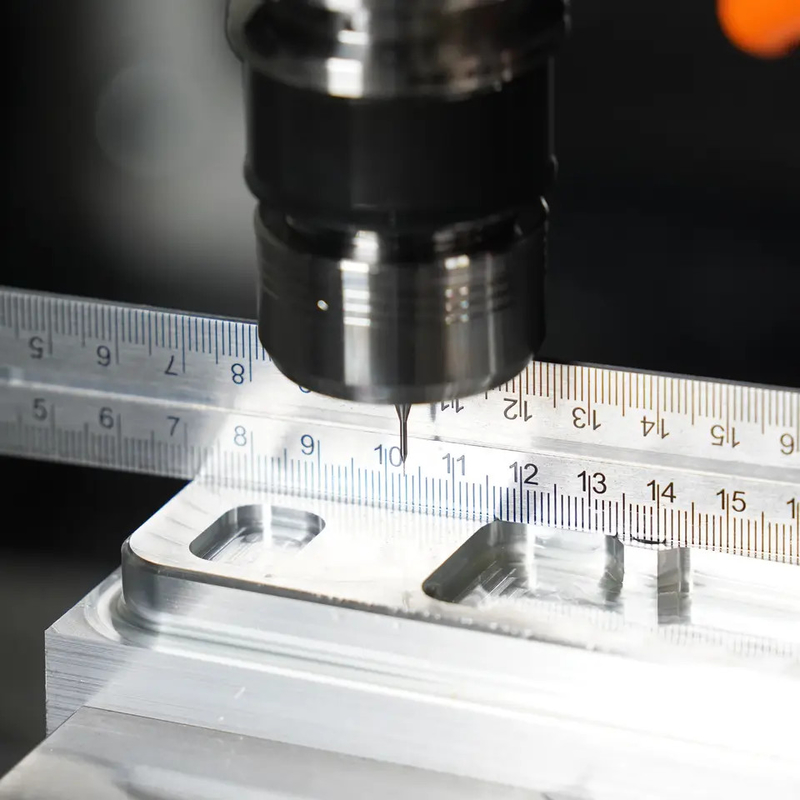

Cas de traitement

Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout

◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993

◆ Fabricant de haute technologie doté de capacités de recherche et de conception

◆ Système d'approvisionnement stable et mature

◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)

◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile

◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production

À propos de nous

Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.

Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

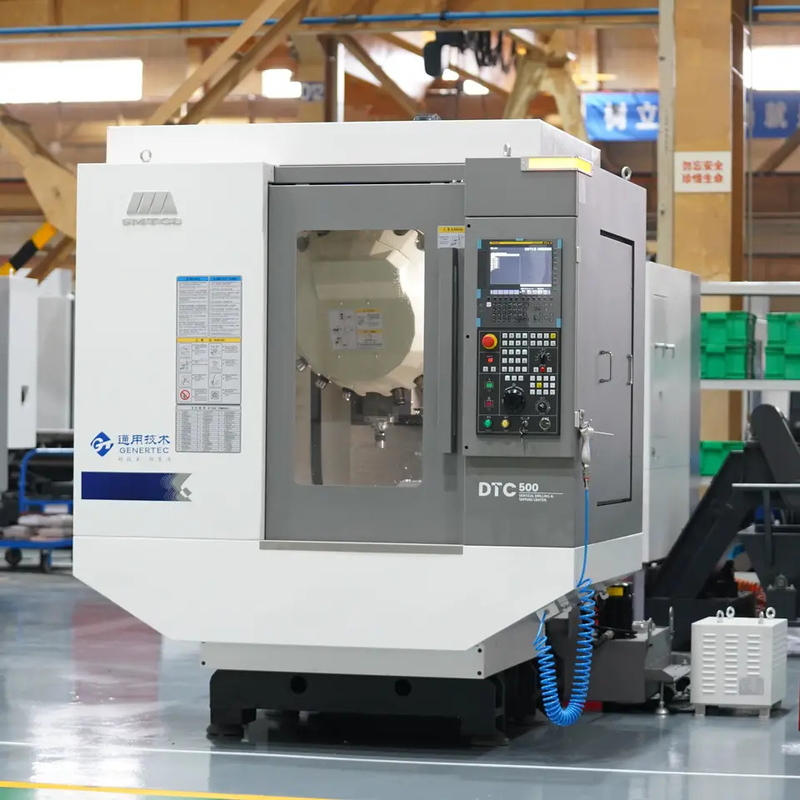

Notre usine

DTC500 Centre d'usinage de fraisage CNC vertical Centre de forage et de frappe verticaux de haute précision 10

Exposition

DTC500 Centre d'usinage de fraisage CNC vertical Centre de forage et de frappe verticaux de haute précision 11

Questions fréquentes

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
