Le moteur est équipé d'un moteur à commande numérique.
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | T5.2 à 1000 |
|---|---|---|---|

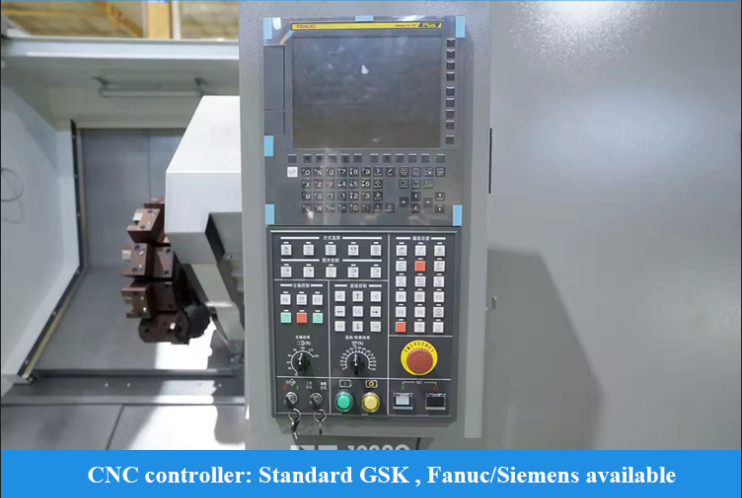

| Système de contrôle CNC: | GSK/FANUC/SIEMENS | CNC ou pas: | CNC |
| Mot clé: | Machine CNC à tour de lit incliné | Voyage (axe X): | 200 |
| Voyage (axe Z) (mm): | 1050 | Traversée rapide X/Z: | 30m / min |
| Les postes d'outillage: | 8 | Velocité maximale de la broche (rpm): | Velocité maximale de la broche (rpm) |
| Max. Longueur tournée (mm): | 1000 | Max. balancer sur le lit: | Φ560 |
| Max. Faites glisser le plancher.: | Φ350 | Diamètre de Max. Cutting.: | Φ360 |
| Mettre en évidence |
Machine de fraisage à tour CNC horizontale intelligente,Centre de tournage de fraisage CNC de 30 m/min,Machines de fraisage à tour CNC à 3 axes |
||
Description du produit
Description du produit :

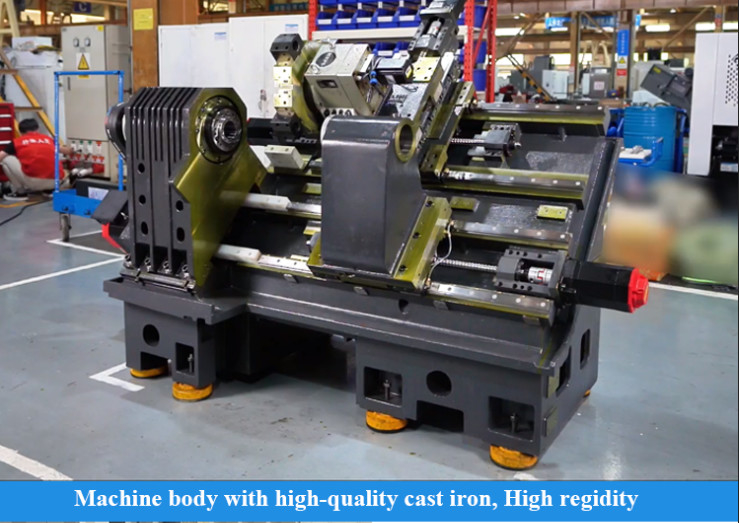

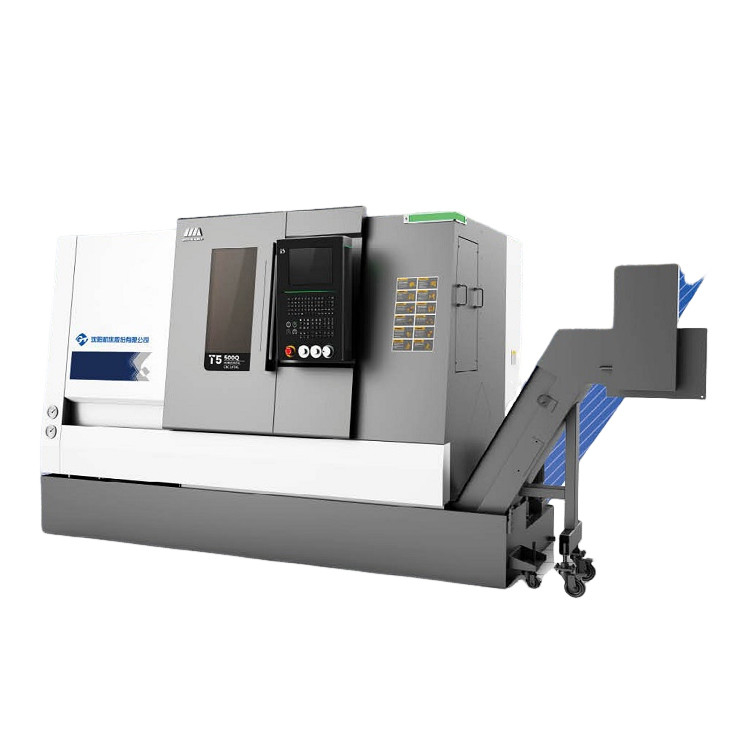

Le tour CNC horizontal de la série T5-Q, combinant une technologie de contrôle intelligente et une technologie de fabrication avancée, offre une haute précision, une grande efficacité et une grande rigidité de coupe. Le logiciel d'analyse par éléments finis est utilisé pour optimiser la conception, analyser la répartition des points de contrainte, réduire la déformation des pièces et obtenir la structure optimale de l'ensemble de la machine. Les principaux moulages sont tous fabriqués en matériaux de fonte à haute résistance, ce qui garantit la minimisation des vibrations pendant le processus de coupe et améliore la précision d'usinage et la stabilité de la coupe.
Caractéristiques du produit :
1, Haute précision
|
Article
|
Unité
|
Spécifications
|
Remarques
|
|
|
Diamètre de tournage max.
|
mm
|
360
|
|
|
|
Longueur de tournage max.
|
mm
|
1000
|
Les différents paramètres de fixation changent
|
|
|
Diamètre de balayage max. au-dessus du banc
|
mm
|
Φ560
|
|
|
|
Diamètre de balayage max. au-dessus du chariot transversal
|
mm
|
Φ350
|
|
|
|

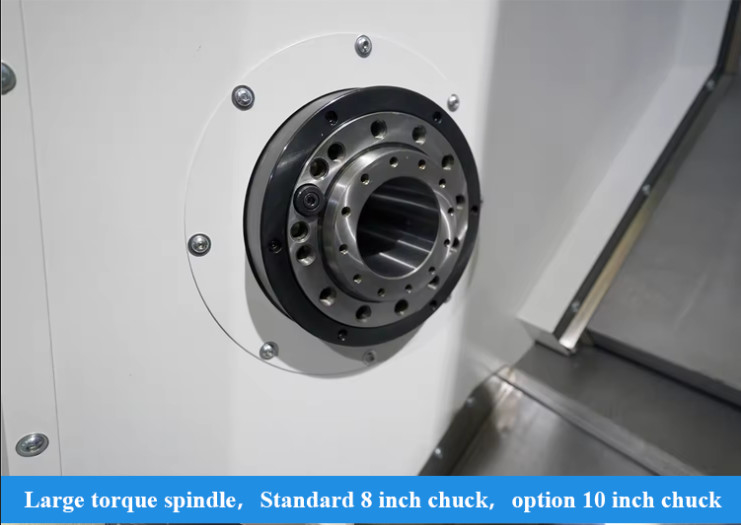

Broche
|
Type de nez de broche
|
|
A2-6
|
|
|
Diamètre intérieur du palier avant
|
mm
|
Φ100
|
|
|
|
Cône de l'alésage de la broche
|
|
1:20；Φ70
|
|
|
|
Alésage de la broche
|
mm
|
Φ65
|
|
|
|
Diamètre max. de la barre traversante
|
mm
|
Φ50
|
|
|
|
Diamètre standard du mandrin
|
pouce
|
8
|
|
|
|
Vitesse de broche max.
|
tr/min
|
4500
|
Sous réserve des restrictions du mandrin et de la fixation
|
|
|
Couple nominal de la broche
|
Nm
|
136(769tr/min)
|
|
|
|
Couple de broche max.
|
Nm
|
245(576tr/min)
|
|
|
|
Puissance de sortie du moteur principal en continu / 30 minutes
|
kW
|
11/15
|
Broche mécanique
|
|
|
Deux axes
|
Translation rapide de l'axe X/Z
|
m/min
|
30
|
|
|
Course de l'axe X
|
mm
|
200
|
|
|
|
Course de l'axe Z
|
mm
|
1050
|
|
|
|

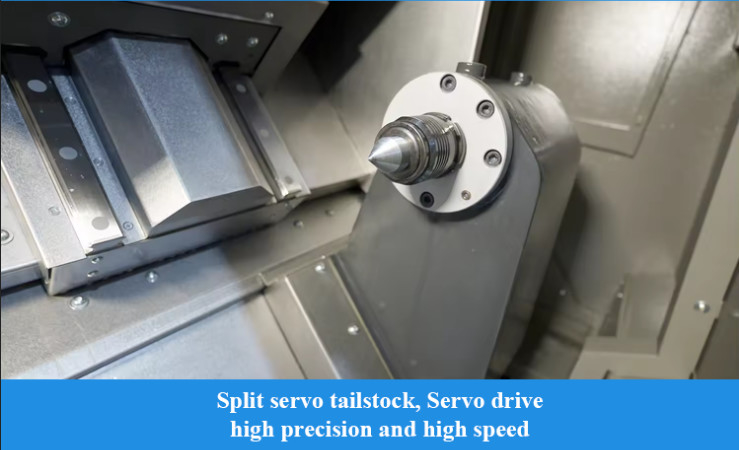

Contre-pointe
|
Course de la contre-pointe
|
mm
|
950 (entraînement servo)
|
|
|
Cône de la broche de contre-pointe
|
Morse
|
MT-5
|
|
|
|
Tourelle
|
Forme de la tourelle
|
|
Tourelle servo horizontale à 8 positions
|
|
|
Hauteur du centre de la tourelle
|
mm
|
80
|
|
|
|
Précision de positionnement répétée de la rotation de la tourelle
|
Sec.
|
±1.6
|
|
|
|
Si le couteau peut être sélectionné à proximité
|
|
oui
|
|
|
|
Porte-outil de face
|
mm
|
25×25
|
1 pièce
|
|
|
Porte-outil d'alésage
|
mm
|
Φ40
|
3 pièces
|
|
|
Manchon de réduction
|
mm
|
f32
|
1 pièce
|
|
|
Autre
|
Distance du centre de la broche au bas du banc
|
mm
|
1015
|
|
|
Poids net de la machine
|
kg
|
4200
|
|
|
|
Capacité totale d'alimentation électrique
|
kVA
|
35
|
|
|
|
Dimensions hors tout (longueur X largeur X hauteur)
|
mm
|
2750×1890×1900
|
Dimension hors tout
|
|
Application industrielle :
NOTRE service :
Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception structurelle : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
FAQ :
Q1. Êtes-vous une société commerciale ou une société de fabrication ?
à compter de la date du connaissement de la machine.
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-ventes : service en ligne 7 jours sur 7, 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
