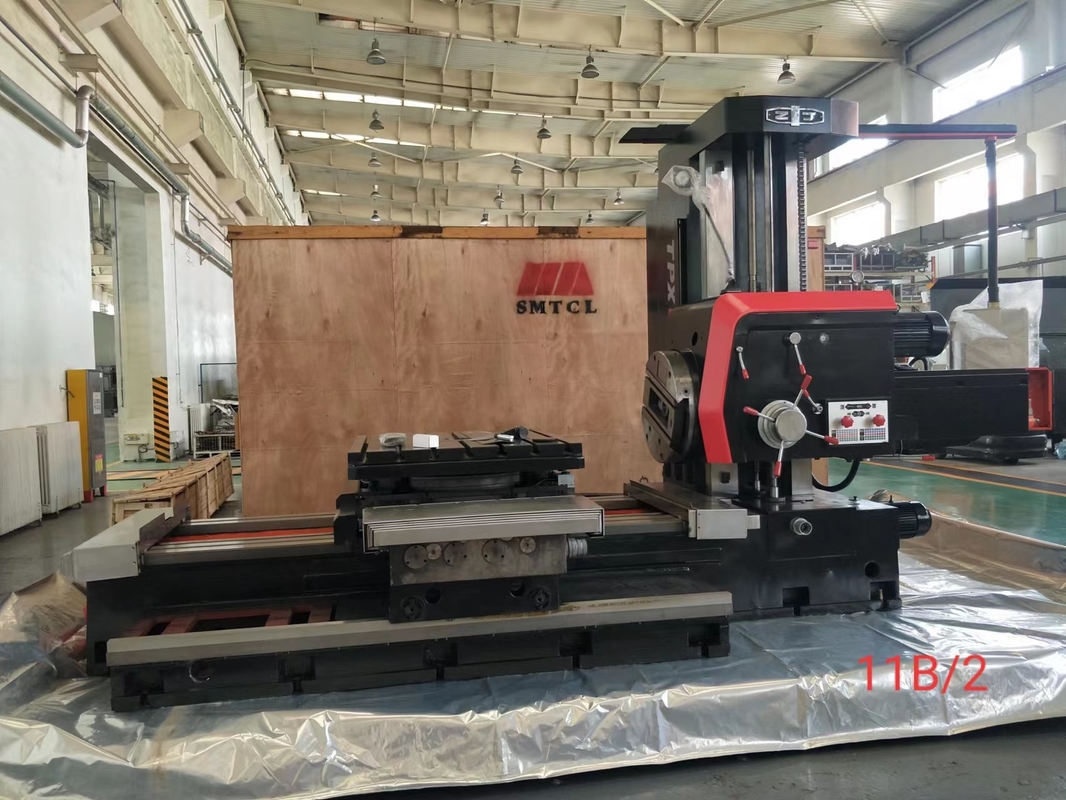

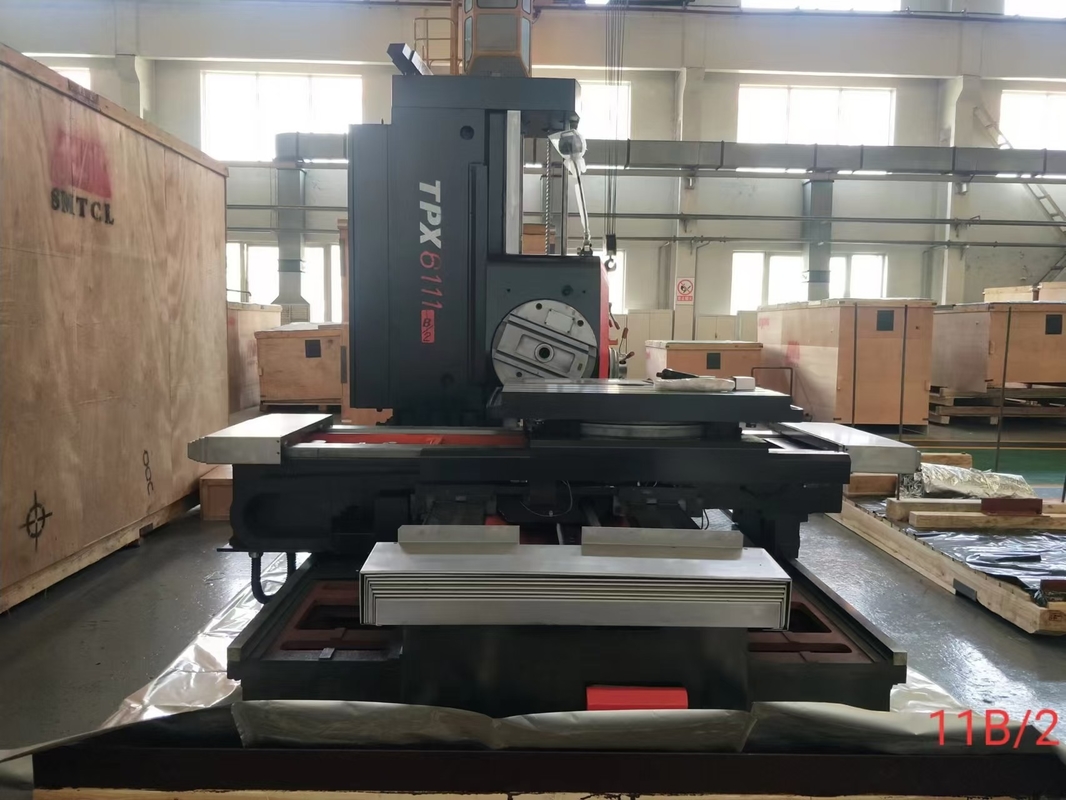

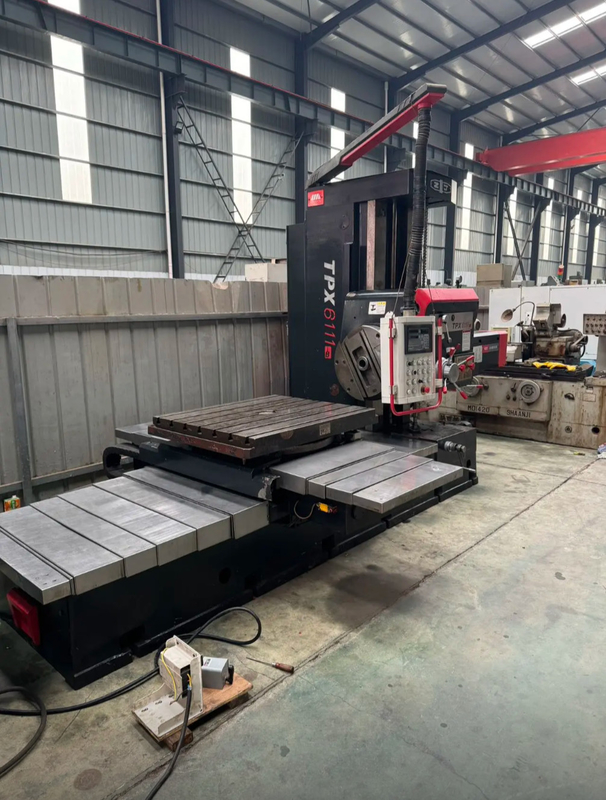

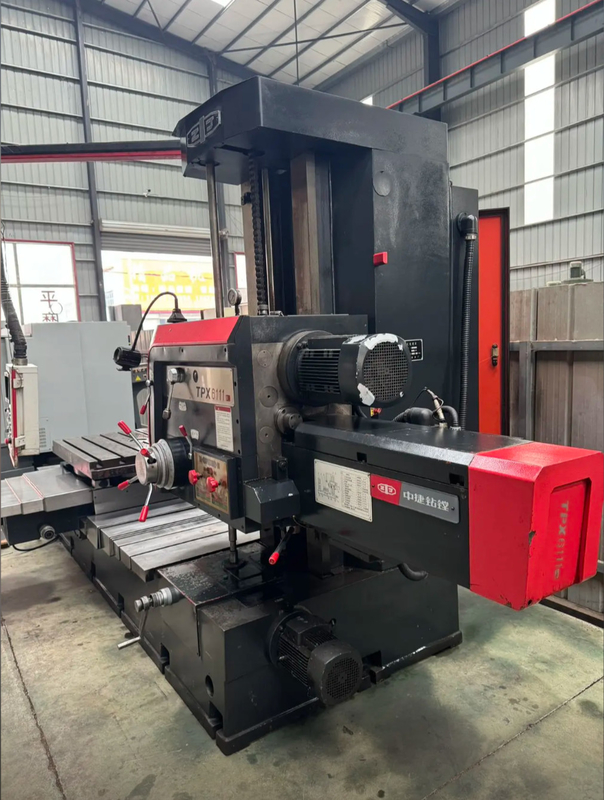

ZJ TPX6111B Forage et fraisage horizontaux avec lecteur numérique

Numéro de modèle: TPX6111B
Lieu d'origine: La Chine
Attestation: ISO CE
Quantité minimum de commande: 1 jeu
Prix: Négociable
Capacité d'approvisionnement: 100 ensembles/ensembles par an
Les étiquettes

Aléseuses horizontales de lecture de Digital

aléseuse du plancher 800r/min

Aléseuses horizontales d'OIN

Détails du produit

Diamètre maximal d'axe: 110mm Déplacement sur les axes X/Y/Z: 900/900/1400mm
Puissance du moteur: 7,5 kW Couple de Max.spindle: 1225 N.m
Plage de vitesse de broche: 8-1000 r/min Diamètre de tête de revêtement: 600mm
Taille de la table de travail: 1100mmX960mm Table de travail Max.Load: 5000KG
Mettre en évidence

Sondage de TPX6111B et fraiseuse

,

Machines de forage horizontale

,

Fraiseuse ennuyante de lecture de Digital

Description du produit

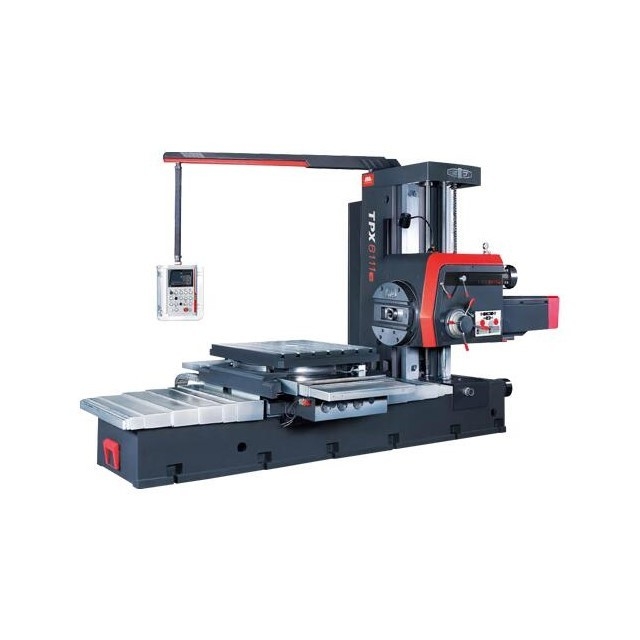

ZJ TPX6111B Forage et fraisage horizontaux avec lecteur numérique 0

Description du produit
DRO Fresneuse et fraiseuse horizontale TPX6111B Fresneuse et fraiseuse horizontale manuelle
Les fraiseuses et forages horizontales de la série TPX sont basées sur une conception classique, adaptées au forage brut et fini, capables de fraiser des composants de grande taille et de type boîte.Ils excellent dans l' ennui interne.Le dispositif de positionnement optique 4x90 permet une précision d'usinage lors du tournage de grandes pièces.Les systèmes de mesure numériques de lecture de précision assurent la précision des coordonnées et de la ligne.
Caractéristiques du produit

Spindle de haute qualité

Le mécanisme à trois couches assure une grande précision de rotation et le support à trois points assure une grande rigidité et précision.

Mise en page conviviale

Le panneau d'opération suspendu offre un fonctionnement centralisé flexible et pratique.

Pointe optique précise et stable

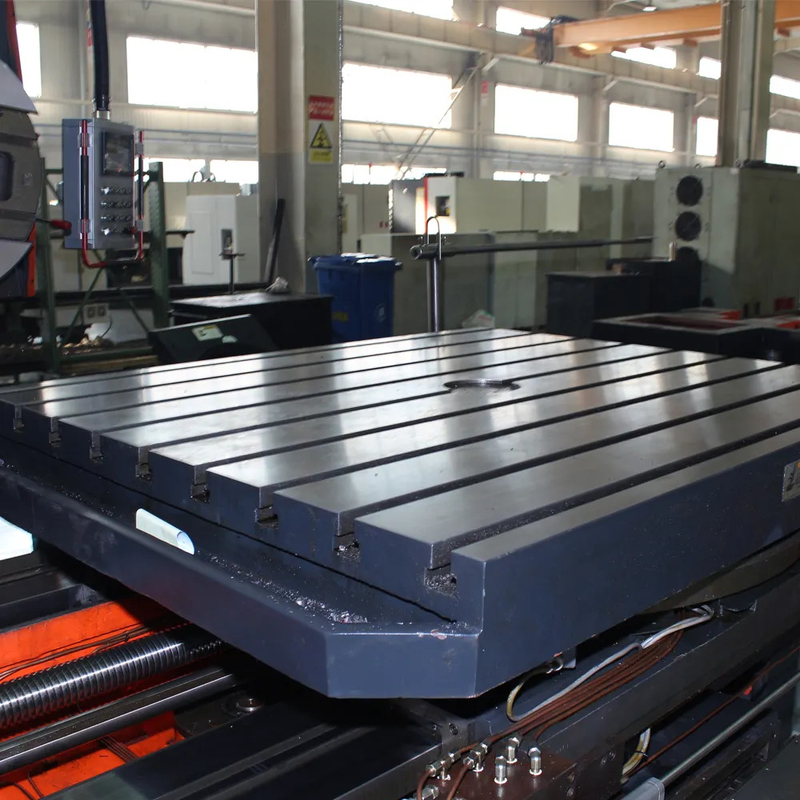

Le dispositif de positionnement optique des tables de travail 4x90 assure une grande précision de positionnement et un roulement de précision élevé.

Fermeture électro-hydraulique

Tous les composants mobiles sont équipés d'un verrouillage électro-hydraulique. Un seul composant se déplace tandis que les autres sont serrés automatiquement.
Détails du produit

ZJ TPX6111B Forage et fraisage horizontaux avec lecteur numérique 1

Le litNos pièces de haute qualité sont dotées de guides polies et durcies, renforcées à l'intérieur pour maximiser leur rigidité et leur stabilité.

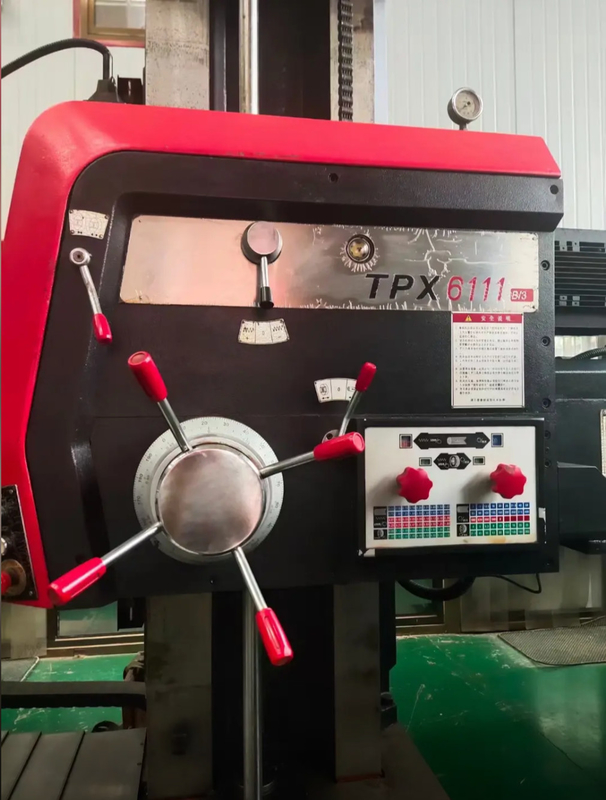

Panneau de commandeDisponible en suspension ou en bras oscillant, le panneau de commande est facile à utiliser et réduit la fatigue de l'opérateur.
Conception intérieureFacile à installer, stable et précis avec une structure entièrement fermée pour empêcher l'intrusion d'huile, de liquide de refroidissement et de puces.
Système de contrôlePLC
ColonneFabriqué à partir de pièces moulées de haute qualité avec des conduites au sol et durcies, la conception structurelle optimisée soutient facilement l'assemblage
Réservoir de protectionLes plaques d'acier soudés de haute qualité forment une excellente couverture protectrice.
Système hydrauliqueVentilateur de dégagement à pression réglée, vitesse variable obtenue par valve artérielle.

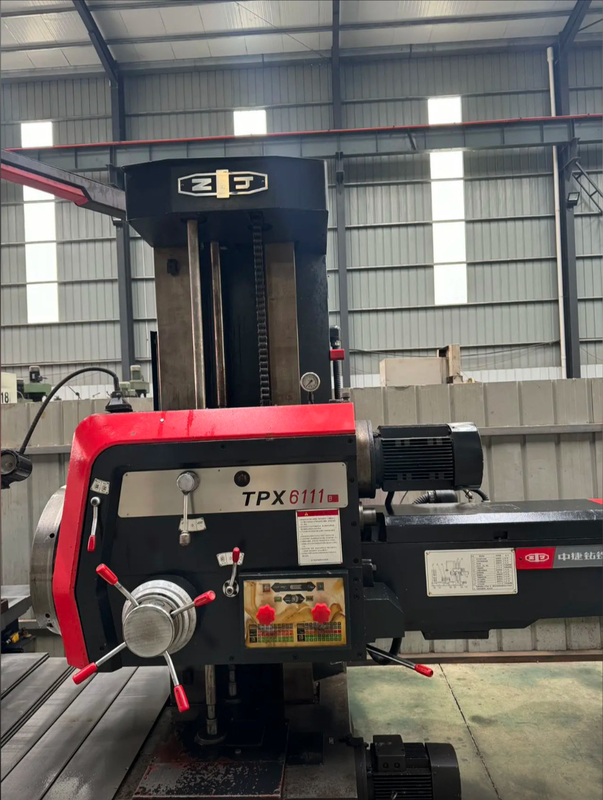

Les têtes de bétailLa vitesse primaire est contrôlée par des interrupteurs sur la tête de roulement elle-même, une variété de vitesses de rotation est possible

Paramètres du produit

Nom de l'article
Unité
TPX6111B
Le produit doit être présenté sous forme d'une couche d'écoulement.
TPX6111B/3: Les produits de base




Le moulin à rouleaux
Diamètre
mm
φ110
φ110
φ110
À l'étroit

Morse n°6
Pour l'utilisation de l'aéronef
Le numéro de Morse 6 ((ISO7:24No50)
Le numéro de Morse 6 ((ISO7:24No50)
Maximum de couple
N.m.
1225
1225
1225
Poussée axiale maximale
N
12250
12250
12250
Réglages de vitesse

22
22
22
Plage de vitesse
R/min
8 à 1000
8 à 1000
8 à 1000
Puissance du moteur principal
kW
7.5
7.5
7.5

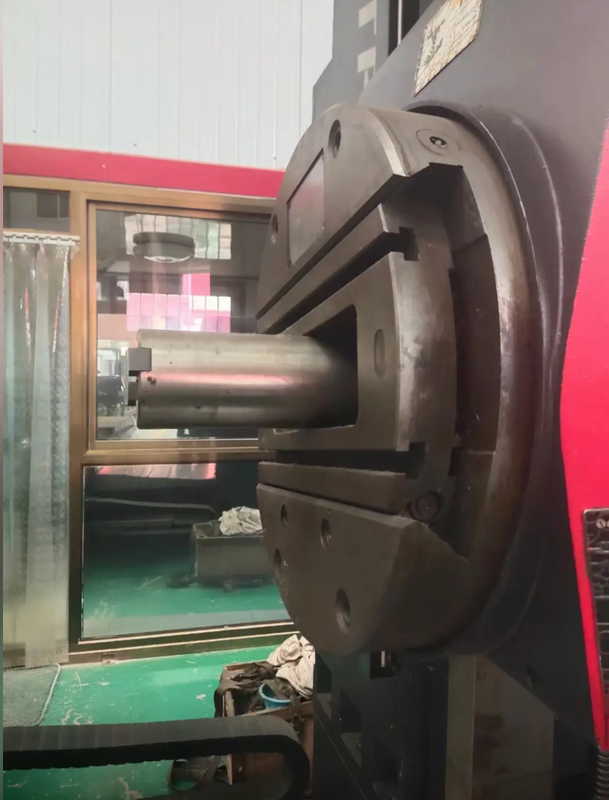

Plaque face à face
Maximum de couple
N.m.
1960
1960
1960
Diamètre
mm
Φ600
Φ600
Φ600
Plage de vitesse
R/min
4 à 200
4 à 200
4 à 200
Réglages de vitesse

18
18
18


Tableau de travail
Les dimensions
mm
Le nombre d'heures de travail
Le nombre d'heures de travail
1250 × 110
Max Lode
en kg
5000
5000
5000
Taille de la fente en T
mm
22
22
22
Nombre de fentes T

7
7
7






Plage de Mahining
Voyage maximal sur l'axe X
mm
900
1250
1600
Voyage maximal sur l'axe Y
mm
900
900
1200
Voyage maximal par axe Z
mm
1400
1400
1400
Voyage maximal de l'axe W (spindle)
mm
600
600
600
Voyage maximal de l'axe U (slide de plaque face à face)
mm
180
180
180
Angle de rotation de l'axe B
- Je ne sais pas.
360
360
360
Distance minimale entre la ligne centrale de la broche et la table de travail
mm
0
0
0


Alimentation pour animaux
Traversée rapide
mm/min
Pour les véhicules à moteur à combustion2500
Pour les véhicules à moteur à combustion2500
Pour les véhicules à moteur à combustion2500
Plage d'alimentation de l'axe pour chaque rotation de la broche
mm/rev
0Je suis désolé.88
(X/Y/Z/W)
0.04-6/0.01-1.88 ((X/Y/Z/W)
0.04-6/0.01-1.88 ((X/Y/Z/W)


Précision
L'écart entre les données de mesure et les données de mesure doit être supérieur ou égal à:
mm
0.005
0.005
0.005
Précision de lecture de la mesure linéaire ((axe B)
- Je ne sais pas.
0.001
0.001
0.001

Caractéristiques générales
Dimensions (L × W × H)
mm
Pour les appareils électroniques
x2750
Pour les appareils électroniques
x2750
5028 x 2870
x2750
Poids du moteur
en kg
11500
13000
14000
