HK450L/460L a incliné le tour de commande numérique par ordinateur de boule de lit usine le traitement d'accessoires automatiques
Détails du produit
| Swing over bed: | d360mm/d500mm | Max.turning diameter(disc type): | d250mm/d400mm |
|---|---|---|---|
| Max.turning diameter(axle type): | d180mm/d250mm | Max. machining length: | 280mm/420mm |
| Effective travel for X-axis: | 200mm/210mm | Effective travel for Z-axis: | 330mm/470mm |
| Max.spindle speed: | 5000rpm | Motor power of spindle: | 5.5kw/7.5kw |
| Chuck and angling cylinder: | 6 inch | Max.traveling for tailsrock sleeve: | 80mm/100mm |
| Mettre en évidence |
Machines inclinées de tour de commande numérique par ordinateur de lit,Tour en métal de précision de commande numérique par ordinateur,Machine horizontale 460L de tour de commande numérique par ordinateur |
||
Description du produit

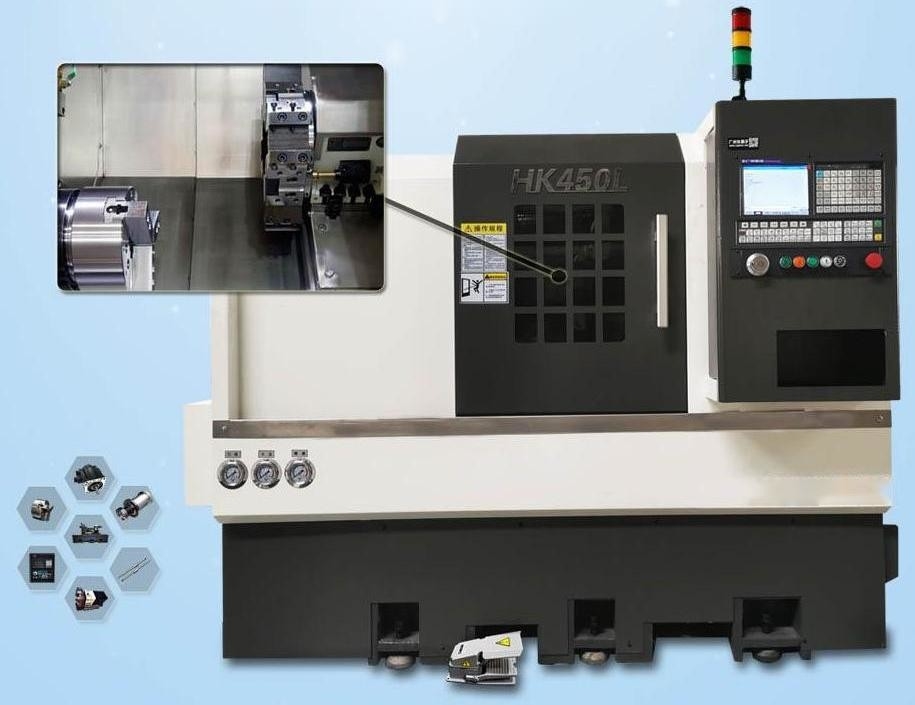

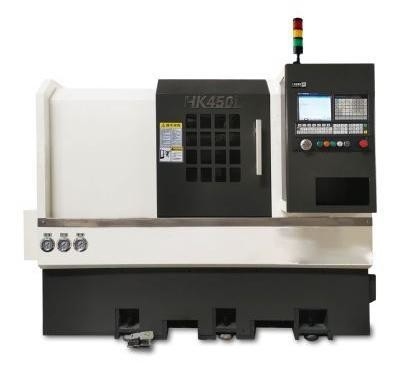

Le tour CNC HK450L/460L est une sorte de machine-outil de traitement pratique, utilisant un rail de guidage linéaire à bille de lit incliné (colonne), la structure du produit est mature, stable et fiable.Cette série de machines-outils peut réaliser arbre, le type de disque de surface interne et externe, la surface conique, arc, fil, perçage, reaming, peut également réaliser la courbe non circulaire et d'autres transformations de tournage, adapté à de nombreuses variétés,transformation de produits de petits et moyens lots, surtout pour les pièces complexes, de haute précision peut montrer sa supériorité.
| Nom de l'article | Modèle | HK450L | HK460L |
|---|---|---|---|
| Plage de traitement | Passez-vous sur le lit. | d360 mm | d500 mm |
| Démètre de rotation maximal (type de disque) | d250 mm | d400 mm | |
| Démètre de rotation maximal (type d'essieu) | d180 mm | d250 mm | |
| Longueur maximale de l'usinage | 280 mm | Pour les véhicules à moteur | |
| La barre maximale à travers le diamètre du trou | d45 mm | d45 mm | |
| Distance entre les centres | 350 mm | 500 mm | |
| Traversée de l'axe X/Z | Voyage effectif pour l'axe X | 200 mm | Pour les véhicules à moteur |
| Voyage effectif pour l'axe Z | 330 mm | 470 mm | |
| Taux d'alimentation rapide sur les axes X et Z | 20 m/min | 20 m/min | |
| rail de guidage linéaire de l'axe X,Z | 25/30 | 35/35 ((Rouleau) | |
| Le diamètre de la vis de plomb/pitch de l'axe X,Z | 3210 ou 3210 | 3210 ou 3210 | |
| Servo-moteur pour les axes X,Z | 10/10Nm | 15/15Nm | |
| Le moulin à rouleaux | Nose à broche | A2 à 5 | A2 à 5 |
| Diamètre du trou du fuseau | d56 mm | d56 mm | |
| Velocité maximale de la broche | Pour les véhicules à moteur: | Pour les véhicules à moteur: | |
| Puissance motrice de la broche | 5.5 kW | 7.5 kW | |
| Cylindre à rouleaux et cylindre de pêche | 6 pouces | 6 pouces | |
| Précision d'usinage | Précision de positionnement de l'axe X,Z | ± 0,006 mm | ± 0,006 mm |
| Précision de la capacité de pontage de l'axe X,Z | ± 0,005 mm | ± 0,005 mm | |
| Le stock de queue | Coupe conique de la manche de la queue | MT-4 | MT-5 |
| Max. Je voyage pour la manche tailsrock. | 80 mm | 100 mm | |
| Plage de pression de l'étagère | 8 à 25 pa | 8 à 25 pa | |
| Mode de déplacement du stock de queue | Traction à la selle, verrou hydraulique | Traction à la selle, verrou hydraulique | |
| Outil | Norme de la tige d'outil | 20*20 | 25*25 |
| Barre d'outils ennuyeuse | d25 mm | d32 mm | |
| Tourelle (outil standard) | 63 stations au centre et 8 stations à hauteur | 80 stations au centre et 10 stations au haut | |
| Autres spécifications | Structure du lit | 45° de dénivelé | inclination de 45° |
| Dimension extérieure | Dimension globale (L*W*H) | 2200*1575*1580 | 2400*1575*1680 |
| Poids de la machine | 2300 kg | 2800 kg |
La structure du lit de la machine utilise un moulage en fonte Meehanite de haute résistance et elle a une structure de lit inclinée de 45° avec conception d'équilibre thermique.haute stabilité et facile à utiliser de manière flexibleIl pourrait réaliser le tournage du traitement de surface circulaire interne et externe, de surface conique, de surface de surface, de surface finale (fil de système de pouces, fil métrique, fil et fil conique), de forage, d'enroulement,creuser un trou et ainsi de suiteLa machine est adaptée au traitement de masse des pièces d'ouvrage en atelier.
Le lit de la machine utilise un instrument laser optique de haute précision pour effectuer une compensation de pente afin d'assurer le même positionnement précis de la pièce à usiner.
La ligne de distribution dans la boîte électrique est conforme à la norme de sécurité CE. Les composants électriques utilisent une marque de renommée mondiale.la conception de l'équilibre thermique raisonnable et des interférences électriques ne sont pas affectées par les interférences extérieures.
Le fuseau utilise des roulements à billes angulaires de qualité NSK p4 importés de Taiwan.L'assemblage de l'avant 3 et de l'arrière 2 assure la rigidité et la précision de travail pour la direction axiale et radiale.La surface de contact de la broche et de l'armoire est grattée. Ainsi, pendant le fonctionnement à grande vitesse de la broche, elle pourrait maintenir la broche calme, une vibration minimale et une bonne dissipation thermique.
L'axe X,Z utilise une orientation linéaire avec une rigidité élevée ((Hiwin et PMI importés de Taiwan).faible résistance et rigidité élevée. axes x.Z utilisent des vis à billes de meulage C3 de haute précision. Les deux côtés de l'extrémité fixe utilisent des roulements à billes à angle oblique de 60° avec support d'assistance du type combiné NSK ou FAG.Les deux extrémités de l'arbre utilisent la conception de prétention pour assurer la précision de travailLe mouvement rapide est de 30 m/min. Il pourrait donc accroître l'efficacité du travail et réduire le temps de traitement.

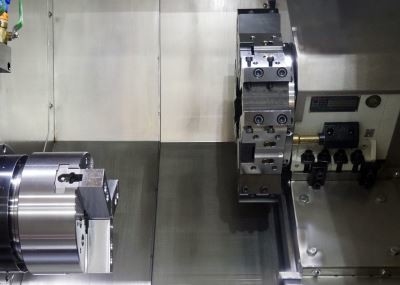

La rotation de la tourelle est entraînée par un servo-moteur. Elle peut tourner de deux côtés et choisir l'outil à la plus courte distance, changer rapidement l'outil.
En fonction des matériaux de traitement, vous pouvez choisir le convoyeur à puces en chaîne.l'opérateur pouvait retirer la puce efficacement et garder le corps de la machine propre facilement.
