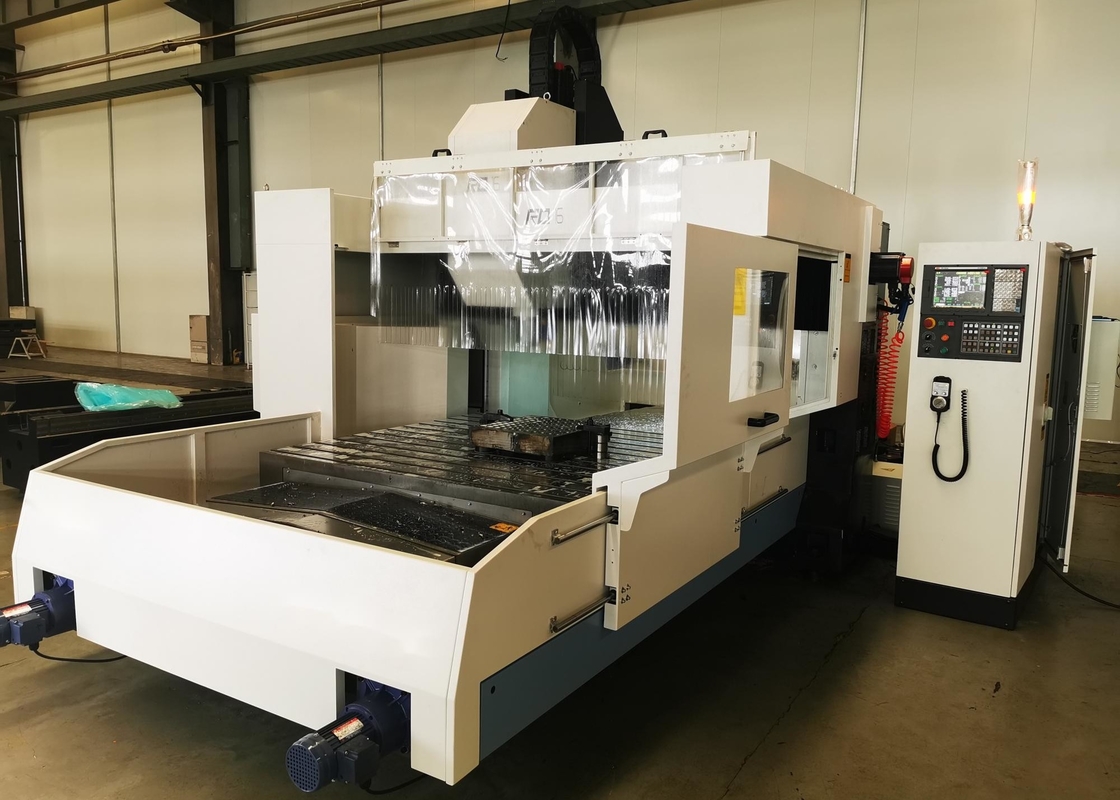

Table de travail de centre de foreuse de la commande numérique par ordinateur RD16 chargeant 3000kgs
Détails du produit
| Nom de produit: | Perçage et centre d'usinage de fraisage RD16 de portique | Taille de table de travail: | 1600x1600mm |
|---|---|---|---|
| Chargement de table de travail: | 3000kgs | Voyage (X/Y/Z): | 1600/1600/500 |
| Taille de dépassement maximale de portique: | 550mm | Maximum passant la largeur du portique: | 1800mm |
| Vitesse d'axe: | 10-4000rpm | Puissance de moteur d'axe: | 15/18.5kw |
| Mettre en évidence |
Centre d'usinage de perçage de portique,Centre d'usinage 3000kgs de perçage de commande numérique par ordinateur,Foreuse de commande numérique par ordinateur BT50 |
||
Description du produit
Perçage de portique de commande numérique par ordinateur et table de travail de fraisage de centre d'usinage chargeant 3000kgs RD16
Introduction d'I.Product
Des produits de série de RD sont optimisés dans la rigidité structurelle, capacité de forage et pièces trou d'amélioration traitant l'exactitude de position pour répondre aux exigences de forage du rendement élevé et de forte stabilité de l'incidence de pivotement, tubesheet à haute précision et autres de l'industrie, lui faisant un modèle optimisé professionnel se concentrant sur des applications d'industrie.
Paramètres techniques d'II.Main
| Article | RD16 | RD20 | |
| Taille de table de travail | millimètre | 1600x1600 | 2000x2000 |
| Chargement de table de travail | kilogramme | 3000 | 4000 |
| Voyage (X/Y/Z) | millimètre | 1600/1600/500 | 2000/2000/500 |
| Distance entre le visage d'extrémité d'axe et la table de travail | millimètre | 250-750 | 250-750 |
| Taille de dépassement maximale de portique | millimètre | 550 | 550 |
| Largeur de dépassement maximale de portique | millimètre | 1800 | 2100 |
| Trou de chandelle d'axe | - | BT50 | BT50 |
| Vitesse d'axe | T/MN | 10-4000 | 10-4000 |
| Puissance de moteur d'axe | kilowatt | 15/18.5 | 15/18.5 |
| Couple d'axe | N.m | 214/255 | 214/255 |
| Taux d'entrée de fonctionnement de maximum (X/Y/Z) | mm/min | 10000 | 10000 |
| Vitesse rapide (X/Y/Z) | m/min | 15/15/20 | 15/15/20 |
| Type de rail de guide (X/Y/Z) | - | rail de guide linéaire de 3 axes | rail de guide linéaire de 3 axes |
| Type de magazine d'outil | - | Magazine servo | Magazine servo |
| Nombre d'outils | PCs | 16 | 16 |
| Diamètre maximal d'outil (plein outil/espace adjacent d'outil) | millimètre | Φ133/Φ200 | Φ133/Φ200 |
| Longueur maximale d'outil | millimètre | 300 | 300 |
| Poids maximal d'outil | kilogramme | 15 | 15 |
| Plaçant l'exactitude X/Y/Z (OIN 230-2) | millimètre | 0.012/0.012/0.008 | 0.015/0.015/0.008 |
| Exactitude de positionnement répétitive X/Y/Z (OIN 230-2) | millimètre | 0.008/0.008/0.005 | 0.010/0.010/0.005 |
| Dimensions (L X W X H) | millimètre | 6500x5000x3400 | 7500x5500x3500 |
| Poids de machine (net/brut) | kilogramme | 12500/13200 | 16500/17300 |
| Système de contrôle | - | KND | KND |
Liste de configuration d'III.Main
| NON. | Nom | Description de configuration | |
| RD16 | |||
| Spécifications/nom | Remarques | ||
| 1 | Système | Système de contrôle numérique | Pékin KND |
| 2 | Axe | BT 50-155//axe central de débouché | Taïwan |
| 3 | Magazine d'outil | BT50//16T//magazine servo | La Chine |
| 4 | Guide | XYZ : 45 | Taïwan HIWIN/PMI |
| 5 | Vis | XYZ : 5010 | Taïwan TBI |
| 6 | Incidence | Roulement à billes de contact angulaire | Le Japon NSK |
| 7 | Accouplement | GS38 | Le Japon NBK |
| 8 | Pièces pneumatiques | Traitement de source d'air, filtration secondaire hermétique d'axe | SMC |
| 9 | Système de lubrification | Pompe quantitative de lubrification de graisse | La Chine |
| 10 | Convoyeur de puce | Convoyeur de puce à chaînes | La Chine |
| 11 | Système de refroidissement interne | Systèmede refroidissement interne de filtration de 20barres | La Chine |
| 12 | Refroidissement électrique de boîte | Échangeur de chaleur électrique d'armoire | La Chine |
IV structure de machine-outil
