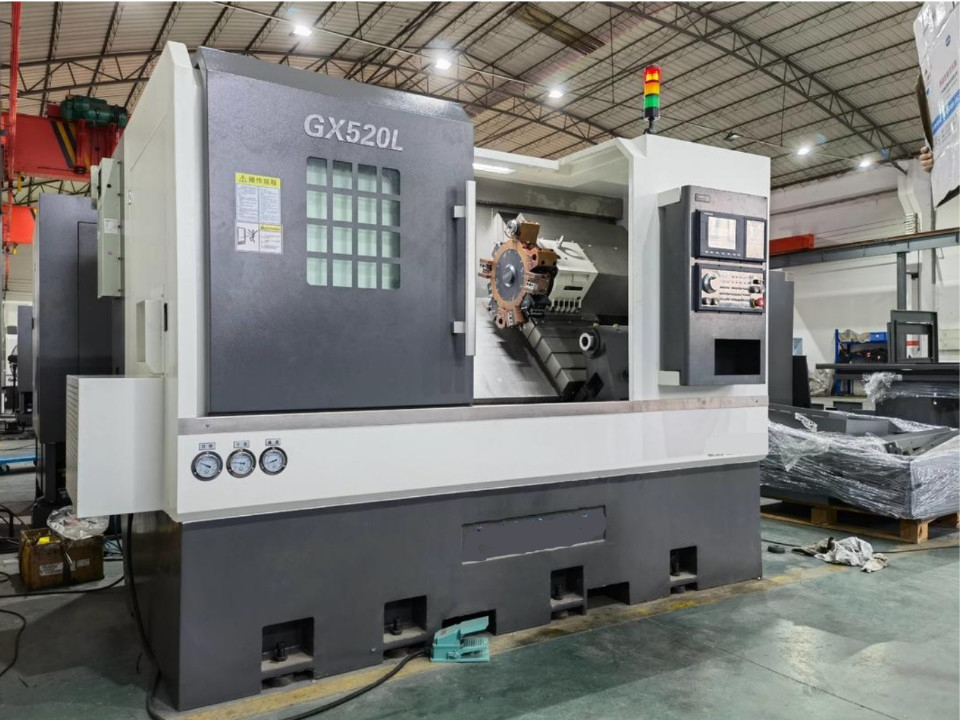

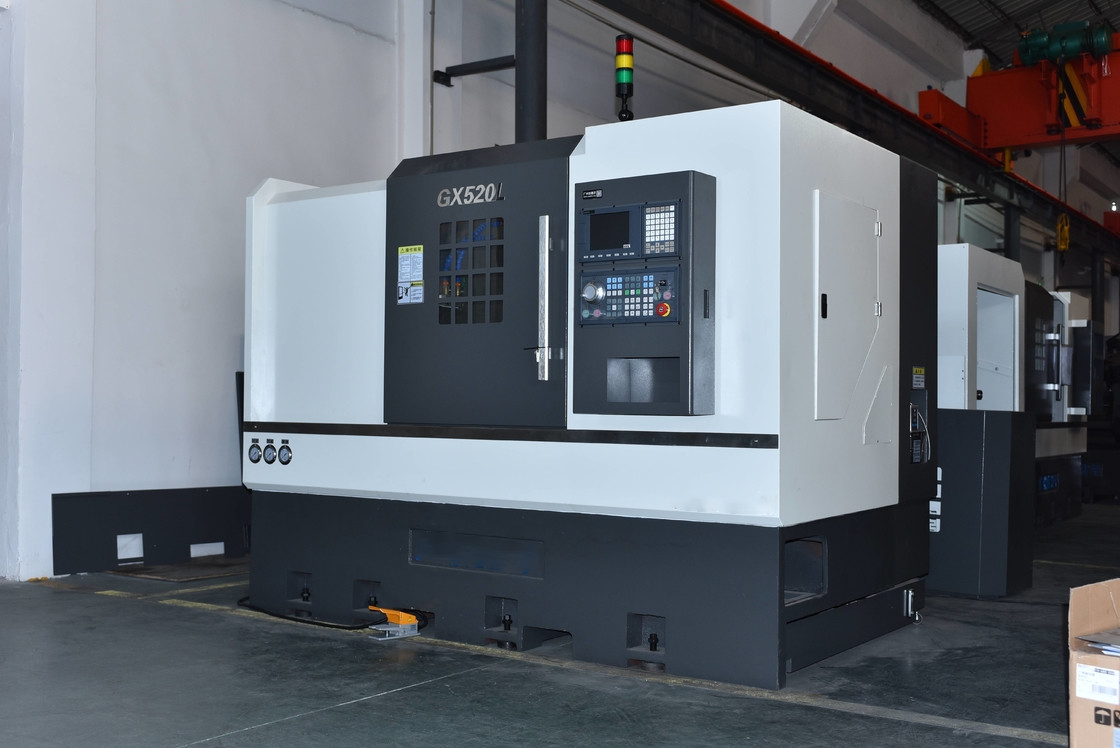

Tour de rotation de rotation oblique en métal de tourelle de puissance de station du centre 12 de commande numérique par ordinateur de GX520L
Détails du produit
| Nom de produit: | Centre de rotation GX520L de commande numérique par ordinateur | Oscillation maximum au-dessus de lit: | 500mm |
|---|---|---|---|
| Diamètre de usinage maximum (à disque): | 460mm | Diamètre de usinage maximum (type d'axe): | 300MM |
| Longueur de Max Processing: | 570mm | Distance entre les centres: | 620mm |
| Type de nez d'axe: | A2-6 | Puissance de moteur d'axe: | 11kw |
| Diamètre de barre: | 52MM | Poids: | 4300kgs |
| Mettre en évidence |
Tour de rotation en métal oblique,Machine de rotation de tourelle de puissance,Centre de rotation de commande numérique par ordinateur en métal de tourelle |
||
Description du produit
Le métal de rotation oblique du centre GX520L 4500rpm de commande numérique par ordinateur tournant le fournisseur en gros fabrique
Caractéristiques principales d'I.Product
le lit de la machine 1.The emploie le laserinstrument optique de haute précision pour faire la compensation de lancement pour assurer le même positionnement précis du morceau de travail.
2. X, axe des z met pour employer la manière linéaire de guide avec le haut rgidity (Hiwin et PMI importés de Taïwan). Par le calcul et l'analyse, la voie et l'espacement de voie emploient la meilleure conception, la basse résistance et la rigidité élevée. Vis de meulage de boule de la précision C3 d'utilisation de X.Z-axis haute. Les deux côtés de l'appui auxiliaire fixe roulement à billes d'angle de l'usage final 60°oblique du combinedtype de NSK ou de SÈCHE. L'axe deux utilisation final la conception de prétention pour assurer l'exactitude fonctionnante. Le mouvement rapide est 30m/min. Ainsi il pourrait augmenter l'efficacité de travail et diminuer la durée de la transformation.
3. L'axe emploie la catégorie de Taïwan imported.NSK p4 le roulement à billes qu'angulaire est installé à l'intérieur de l'axe. L'ensemble des 3 avant et les 2 arrières assure la rigidité et l'exactitude fonctionnante pour la direction axiale et radiale. Le surtace entrant en contact pour l'axe et l'armoire est éraflé. Ainsi, pendant le fonctionnement à grande vitesse de l'axe, il pourrait garder le qulet d'axe, la vibration minimum et la bonne dissipation thermique.
II. paramètres techniques principaux
| NON. | Article | Unité | Paramètre |
| 1 | Oscillation maximum au-dessus de lit | millimètre | 500 |
| 2 | Diamètre de usinage maximum (à disque) | millimètre | 460 |
| 3 | Diamètre de usinage maximum (type d'axe) | millimètre | 300 |
| 4 | Longueur de traitement maximum | millimètre | 570 |
| 5 | Distance entre les centres | millimètre | 620 |
| 6 | Type de nez d'axe | A2-6 (A2-8 facultatif) | |
| 7 | Puissance de moteur d'axe | Kilowatt | 11 |
| 8 | Mandrin/cylindre tournant d'huile | 8 pouces | |
| 9 | Vitesse d'axe | T/MN | 4500 (A2-8 axe 3000) |
| 10 | Diamètre de trou d'axe | millimètre | 66 (A2-8 axe 80) |
| 11 | Diamètre de barre | millimètre | 52 (A2-8 axe 65) |
| 12 | Caractéristiques de vis d'axe de X/Z | 4010/4010 | |
| 13 | Course de limite d'axe des abscisses | millimètre | 300 |
| 14 | Caractéristiques de rail d'axe de X/Z | 35/45 | |
| 15 | Course de limite d'axe de Z | millimètre | 620 |
| 16 | Taux rapide d'axe de X/Z | m/min | 20 |
| 17 | Moteur servo d'axe de X/Z | Nanomètre | 18/18 |
| 18 | Moteur servo d'axe de puissance | Nanomètre | 15 |
| 19 | Exactitude de répétition d'axe de X/Z | millimètre | ±0.003 |
| 20 | Axe de X/Z plaçant l'exactitude | millimètre | ±0.005 |
| 21 | Tourelle | tourelle de la puissance 12-station | |
| 22 | Spécifications de douille de contre-pointe | MT-5 | |
| 23 | Course de douille de contre-pointe | millimètre | 100 |
| 24 | Length*width*height | millimètre | 2770x1780x11945 |
| 25 | Pesez (poids approximatif) | kilogramme | 4300 |
III. liste principale de configuration
| Configuration standard | |||
| Les accessoires appellent | Marque | Remarques | |
| Système de commande numérique par ordinateur | Taïwan | Syntec 22TA | |
| Conducteur d'axe | Taïwan | Syntec | |
| Moteur servo d'axe de X/Z | Taïwan | Syntec | Contrôle d'autobus |
| Axe | Taïwan | Luo Li/Dan Quan | |
| Incidence d'axe | Le Japon | NSK | |
| Incidence de tige de vis | entreprise mixte | THT | |
| rail de guide linéaire | Taïwan | PMI/HIWIN | Axe des abscisses : 35 rouleaux Axe de Z : 45 rouleaux |
| vis de boule | Taïwan | PMI/HIWIN | Axe des abscisses : 4010 Axe de Z : 4010 |
| Cylindre rotatoire creux | fabriqué en Chine | KEPUTE | |
| Mandrin hydraulique creux | Taïwan | Qiandao/Tongfu | |
| Tourelle axiale de puissance | Taïwan | Coeur King Kong | |
| Système de lubrification automatique | fabriqué en Chine | Course Liang Sheng de HU | |
| Système de refroidissement | Jing Jiang/Luo Kai | ||
| échangeur de chaleur | Lingji | ||
| Lampe d'alarme | De haute qualité domestique | ||
| élém. élect. | Chint | ||
| Manuel technique | |||
| Manuel de maintenance mécanique d'utiliser-et, manuel électrique, certificat, bordereau d'expédition, manuel d'exploitation du système (dossier électronique), manuel de programmation système (dossier électronique) | |||
Échantillon d'IV.Workpiece
V. Packing et expédition
