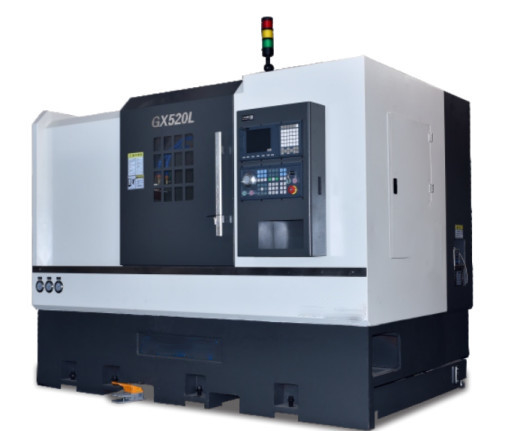

Centre de rotation de commande numérique par ordinateur de GX520LI machine 4500 t/mn de lit de pente de 45 degrés
Détails du produit
| Nom de produit: | Centre de rotation GX520LI de commande numérique par ordinateur | Oscillation maximum au-dessus de lit: | 500mm |
|---|---|---|---|
| Diamètre de usinage maximum (à disque): | 460mm | Diamètre de usinage maximum (type d'axe): | 300MM |
| Longueur de Max Processing: | 1000mm | Distance entre les centres: | 1080mm |
| Type de nez d'axe: | A2-6 | Puissance de moteur d'axe: | 11kw |
| Diamètre de barre: | 52MM | Poids: | 5500kgs |
| Mettre en évidence |
Tour oblique de rotation de commande numérique par ordinateur de lit,Tour de lit de pente de 45 degrés,Machine de rotation de tourelle de commande numérique par ordinateur |
||
Description du produit
Centre de rotation GX520LI de commande numérique par ordinateur machine 4500 t/mn de lit de pente de 45 degrés
Introduction d'I.Product
La structure de lit de la machine emploie la fonte de haute résistance de Meehanite formant et elle a la structure du lit 45°slant avec l'équilibre thermique design.thus que la machine a les caractères suivants : haute performance, de forte stabilité et facile à utiliser avec souplesse. Elle pourrait réaliser le traitement de rotation d'interne et d'externalcircular
la surface, surface conique, sont extérieure, endface (fils de système de pouce, fils métriques, fil de chandelle et fil), forant, alésage, ennuyant un trou et ainsi de suite. La machine convient au morceau de masse de travail de traitement dans l'atelier.
II. paramètres techniques principaux
| NON. | Article | Unité | Paramètre |
| 1 | Oscillation maximum au-dessus de lit | millimètre | 500 |
| 2 | Diamètre de usinage maximum (à disque) | millimètre | 460 |
| 3 | Diamètre de usinage maximum (type d'axe) | millimètre | 300 |
| 4 | Longueur de traitement maximum | millimètre | 1000 |
| 5 | Distance entre les centres | millimètre | 1080 |
| 6 | Type de nez d'axe | A2-6 (A2-8 facultatif) | |
| 7 | Puissance de moteur d'axe | Kilowatt | 11 |
| 8 | Mandrin/cylindre tournant d'huile | 8 pouces | |
| 9 | Vitesse d'axe | T/MN | 4500 (A2-8 axe 3000) |
| 10 | Diamètre de trou d'axe | millimètre | 66 (A2-8 axe 80) |
| 11 | Diamètre de barre | millimètre | 52 (A2-8 axe 65) |
| 12 | Caractéristiques de vis d'axe de X/Z | 4010/4010 | |
| 13 | Course de limite d'axe des abscisses | millimètre | 300 |
| 14 | Caractéristiques de rail d'axe de X/Z | 45/45 | |
| 15 | Course de limite d'axe de Z | millimètre | 1050 |
| 16 | Taux rapide d'axe de X/Z | m/min | 20 |
| 17 | Moteur servo d'axe de X/Z | Nanomètre | 18/18 |
| 18 | Moteur servo d'axe de puissance | Nanomètre | 15 |
| 19 | Exactitude de répétition d'axe de X/Z | millimètre | ±0.003 |
| 20 | Axe de X/Z plaçant l'exactitude | millimètre | ±0.005 |
| 21 | Tourelle | tourelle de la puissance 12-station | |
| 22 | Spécifications de douille de contre-pointe | MT-5 | |
| 23 | Course de douille de contre-pointe | millimètre | 100 |
| 24 | Length*width*height | millimètre | 3220x1950x2130 |
| 25 | Pesez (poids approximatif) | kilogramme | 5500 |
III. liste principale de configuration
| Configuration standard | |||
| Les accessoires appellent | Marque | Remarques | |
| Système de commande numérique par ordinateur | Taïwan | Syntec 22TA | |
| Conducteur d'axe | Taïwan | Syntec | |
| Moteur servo d'axe de X/Z | Taïwan | Syntec | Contrôle d'autobus |
| Axe | Taïwan | Luo Li/Dan Quan | |
| Incidence d'axe | Le Japon | NSK | |
| Incidence de tige de vis | entreprise mixte | THT | |
| rail de guide linéaire | Taïwan | PMI/HIWIN | Axe des abscisses : 45 rouleaux Axe de Z : 45 rouleaux |
| vis de boule | Taïwan | PMI/HIWIN | Axe des abscisses : 4010 Axe de Z : 4010 |
| Cylindre rotatoire creux | fabriqué en Chine | KEPUTE | |
| Mandrin hydraulique creux | Taïwan | Qiandao/Tongfu | |
| Tourelle axiale de puissance | Taïwan | Coeur King Kong | |
| Système de lubrification automatique | fabriqué en Chine | Course Liang Sheng de HU | |
| Système de refroidissement | Jing Jiang/Luo Kai | ||
| échangeur de chaleur | Lingji | ||
| Lampe d'alarme | De haute qualité domestique | ||
| élém. élect. | Chint | ||
| Manuel technique | |||
| Manuel de maintenance mécanique d'utiliser-et, manuel électrique, certificat, bordereau d'expédition, manuel d'exploitation du système (dossier électronique), manuel de programmation système (dossier électronique) | |||
Échantillons d'IV.Processing
