Qualité Type vertical tête du genou X5032 de coupe en métal de fraiseuse 45 degrés de pivot usine
<
Qualité Type vertical tête du genou X5032 de coupe en métal de fraiseuse 45 degrés de pivot usine
>

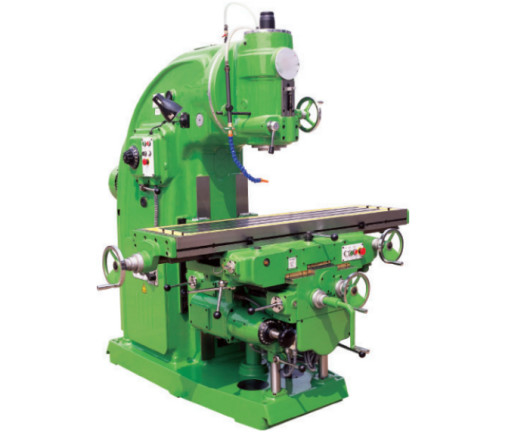

Type vertical tête du genou X5032 de coupe en métal de fraiseuse 45 degrés de pivot

Nom de la marque: HD TECH
Numéro de modèle: X5032
Lieu d'origine: La Chine
Attestation: ISO certification
Quantité minimum de commande: 1 ensemble
Prix: Négociable
Capacité d'approvisionnement: 50 ensembles par mois

Détails du produit


Nom de produit: Fraiseuse X5032 de type genou verticale Taille de Worktabel: 320×1325mm
Distance de visage d'axe à la table de travail: 45-415mm Distance de visage d'extrémité d'axe à la colonne: 350mm
Diamètre de trou d'axe: 29mm Vitesse d'axe: 30-1500rpm
Angle rotatoire de tête de fraisage: ±45° Voyage d'axe: 85mm
Mettre en évidence

Tête de coupe verticale en métal de moulin de genou

,

Type foreuse de genou verticale

,

45 degrés pivotent fraiseuse de genou

Description du produit

Pivot de type genou vertical +/--45 degrés de tête de coupe en métal de la fraiseuse X5032



Avantages de produit de la partie I

1.Mainly par la base, le fuselage, l'établi, le siège de glissement de siège de glissement, de levage, la boîte d'axe et d'autres composantes principales sont faits du bâti matériel de haute résistance, et par traitement vieillissant artificiel, pour assurer la stabilité à long terme de la machine-outil.

la tête 2.The de fraisage verticale peut être ±45° ajusté dans le plan vertical pour augmenter la gamme de traitement de la machine-outil ; L'incidence d'axe pour le roulement à rouleaux coniques, portance est forte, et l'axe emploie le freinage d'énergie, freinant le couple est grand, s'arrête rapidement et fiable.

la direction de 3.Table X/Y/Z a l'alimentation manuelle, alimentation de moteur et le moteur alimentent rapidement trois, alimentent la vitesse peut répondre à différentes exigences de traitement ; L'alimentation rapide peut faire l'objet rapidement dans la position de traitement, traitant est commode, rapidement, raccourcissent le temps de non-traitement.

4.X, Y, paire de guide de direction de Z trois après l'extinction audio superbe, traitement de meulage et de éraflure de précision, avec la lubrification obligatoire, améliorent l'exactitude, prolongent la durée de vie de la machine.

le dispositif 5.Lubrication peut être vis verticale, horizontale, verticale et la lubrification obligatoire de rail de guide, réduisent l'usage de machine, pour assurer le fonctionnement efficace des machines-outils ; En même temps, les évolutions des systèmes de refroidissement la taille de l'écoulement de liquide réfrigérant en ajustant le bec pour répondre aux différents besoins de traitement.

la conception de machine 6.The se conforme au principe de l'ingénierie de corps humain, facile à utiliser ; Le panneau d'opération sont conçus avec des symboles visuels, simple et intuitif.

Type vertical tête du genou X5032 de coupe en métal de fraiseuse 45 degrés de pivot



Spécification technique et données principales de la partie II



Modèle de produit X5032
Distance de visage d'axe à la table de travail 45-415
Distance de visage d'extrémité d'axe à la colonne 350
Chandelle d'axe 7h24
Diamètre de trou d'axe 29
Vitesse d'axe (r.pm) 30-1500
Angle rotatoire de tête de fraisage ±45°
Voyage de l'axe (millimètres) 85
Taille de Worktabel (millimètres) 320×1325
Voyage de table de travail (millimètres) 700 225 370
Alimentation de table de travail 23.5-1180/15-786/8-394
Alimentation rapide (mm/min) 2300/1540/770
T-fente (nombre/largeur) 3/18/70
Moteur principal (kilowatts) 7,5
Moteur d'alimentation (kilowatts) 1,5
Dimension hors-tout (millimètres) 2530×1890×2380
Poids net (kilogrammes) 2900



Points forts du produit

Pivot de type genou vertical +/--45 degrés de tête de coupe en métal de la fraiseuse X5032 Avantages de produit de la partie I 1.Mainly par la base, le fuselage, l'établi, le siège de glissement de siège de glissement, de levage, la boîte d'axe et d'autres composantes principales sont faits du bâti ...
