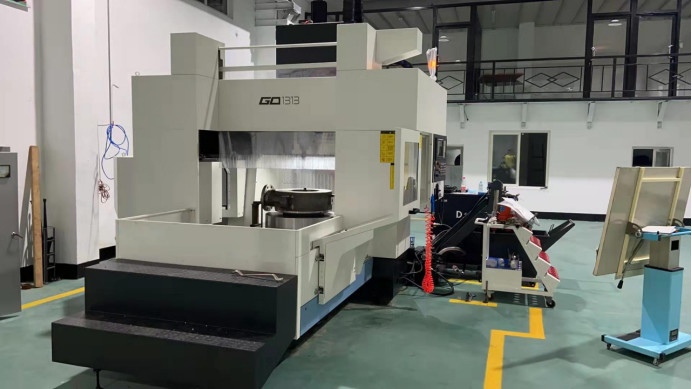

Type forme de fraisage de forage BT50 du portique GD1313 d'outil de centre d'usinage de commande numérique par ordinateur

Type perçage du portique GD1313 de commande numérique par ordinateur et forme de fraisage BT50 d'outil de centre d'usinage

1. Description de la machine :

1,1 structure principale de machine

GD1007 adopte le cadre de portique le plus stable, le lit est arrangé avec des renforts, et la structure de lit est épaisse. La poutre optimisée en coupe est arrangée avec le rail de guide fait un pas parenvergure, et l'axe des z de la selle de haute résistance est construit avec le bloc de six-glissière, qui fait la poupée avec la charge statique élevée et la rigidité dynamique. La machine se compose de parties fondamentales principales, de circuit principal de mouvement, de système de mouvement d'alimentation, de système auxiliaire de stockage d'outil, de système pneumatique, de système de lubrification, de système de protection, de retrait de puce et de système de refroidissement, le système de contrôle électrique et ainsi de suite.

1,2 parties fondamentales principales de machine

Les grandes parties GD1313 principales principales du lit, table, colonne, selle, matériel de boîte d'axe est la fonte HT300 grise de haute résistance, avec la bonnes rigidité et absorption des chocs, bonne conservation d'exactitude.

Les articles tout principaux GD1313 sont accomplis par notre centre d'usinage, dégrossissage et semi-finissage de portique de commande numérique par ordinateur de société et importés par le centre d'usinage de nouveau de la machine du Japon pentahedron multifonctionnel japonais de portique (à haute fréquence - 5 m) dans l'atelier de la température constante pour compléter le processus de finition final, pour s'assurer que clé grande précision de usinage, assurant de ce fait l'exactitude géométrique des machines-outils.

1,3 circuit principal de mouvement de machine

Le circuit principal du mouvement GD1313 adopte le moteur servo d'axe par la commande par courroie, conduisant la structure mécanique d'axe, les détails sont comme suit :

L'unité d'axe est la pièce de noyau de la machine-outil, utilisant l'unité d'axe de haute précision, modèle : BT50, le circuit principal de mouvement adopte la puissance de moteur servo d'axe de 15/18.5kW, structure de transmission est la commande par courroie, la vitesse de sortie maximum de 4000RPM, couple de sortie de 214/255N.m.

1,4 système de mouvement d'alimentation de machine

GD1313 a un total de trois axes d'alimentation linéaires. Le mécanisme d'alimentation gyroscopique adopte le moteur servo à C.A. L'accouplement élastique de non-contrecoup est directement relié à la vis sans fin pour conduire directement la vis de boule pour tourner et réaliser le mouvement d'échange de chaque axe.

1,5 magazine de machine-outil :

GD1313 adopte la magazine servo faite maison d'outil d'usine, la méthode de changement d'outil est fiabilité in situ et élevée, changement rapide d'outil ; Les paramètres spécifiques de la magazine d'outil sont comme suit :

Forme ................................. BT50 d'outil

Quantité de stockage de magazine ...... . ........................ 16pcs

Diamètre maximum (plein outil/outil adjacent vide)… ........ Φ 133/Φ 200 millimètres

Longueur maximum ........................ 300mm d'outil

Poids maximum d'outil ................................ 15KG

1,6 système de protection de machine-outil

Forme de protection du rail GD1313 : L'axe des abscisses est plat protecteur de traction de l'acier inoxydable 201, axe des y est la couverture d'organe, l'axe des z est des flocons d'une armure d'acier inoxydable assurent à protection appropriée pour le système d'alimentation ; la protection de machine de machine-outil est conçue et fabriquée par notre société, secteur d'opération de machine-outil utilisant une forme entièrement incluse pour assurer les résultats de sécurité et de protection pendant l'opération.

1,7 retrait de puce de machine-outil et système de refroidissement

La puce GD1313 EMPLOIE la cage torsadée et le dispositif arrière de retrait de puce de chaîne, prennent des miettes.

Le système de refroidissement adopte deux méthodes de refroidissement du refroidissement interne d'outil et du refroidissement externe. Le refroidissement interne adopte 20bar, système central à haute pression de filtration de l'eau du haut-écoulement 65L/min, et le refroidissement externe adopte le débit 67L/min et la tête de 27m pour assurer la fiabilité du refroidissement.

La configuration standard de l'arme à feu d'eau à haute pression, peut mieux nettoyer les classements de fer de machine-outil.

1,8 système pneumatique de machine

GD1007 adopte des composants de contrôle pneumatique avec la représentation fiable et la bonne stabilité pour changer l'outil pour l'axe, l'air pur soufflant pour le centre d'axe, et l'air comprimé sec et propre pour le pistolet pneumatique externe.

1,9 système de contrôle électrique de machine-outil

GD1007 choisissent le système de commande numérique par ordinateur de KND K2100, le logiciel système ont une quantité de fonction de détection d'alarme, peuvent bloquer le défaut à temps d'augmenter plus loin, réduire considérablement le risque de dommages aux équipments et de dommage corporel, la machine les éléments électriques que principaux adoptent domestique et les marques célèbres internationales, qualité électrique supérieure de pièces, représentation stable, garantissent la stabilité opération sans problèmes de machine-outil de la longue.

paramètres 2.Main techniques

liste de la configuration 3.Main
