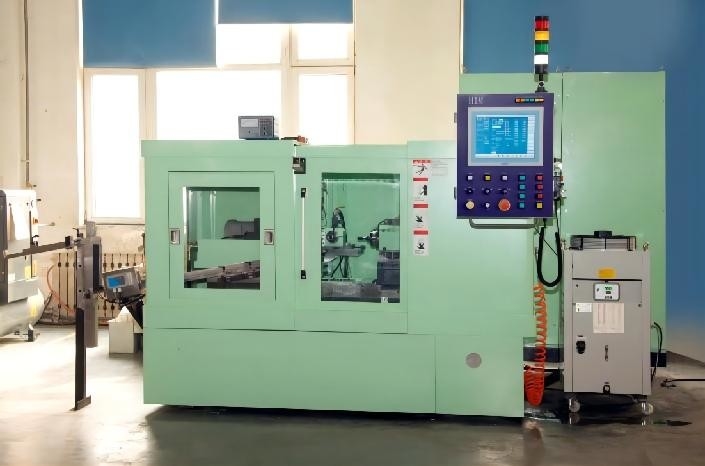

Machine de meulage interne à grande vitesse de commande numérique par ordinateur HMN-110 avec la meule de BCN
Détails du produit
| Nom de produit: | Machine de meulage interne de la commande numérique par ordinateur HMN-110 | Méthode de meulage: | Meulage de oscillation de commande numérique par ordinateur |
|---|---|---|---|
| Habillage de la méthode: | Habillage de rouleau de diamant | Taille centrale de morceau de travail: | 1113 millimètres |
| Vitesse tournante d'axe: | 220~1300 r/min | Vitesse tournante de meule: | 100~60000 r/min |
| Max.stroke d'axe de Z: | 400 millimètres | Vitesse de rotation de moteur d'axe de Z: | 15~2000 r/min |
| Exactitude dimensionnelle: | ≤0.002 millimètre | Poids de machine: | 6000 kilogrammes |
| Mettre en évidence |
Machine de meulage interne de commande numérique par ordinateur de BCN,Machine de meulage interne à grande vitesse de commande numérique par ordinateur,Machine de meulage HMN-110 à grande vitesse |
||
Description du produit
Meulage interne de grande vitesse de meule de BCN de machine de meulage de la commande numérique par ordinateur HMN-110
Je principe de travailler :

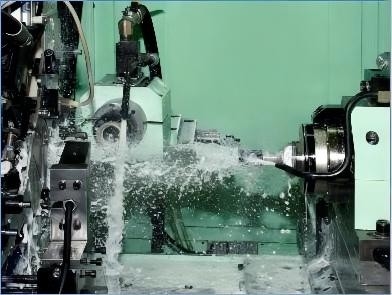

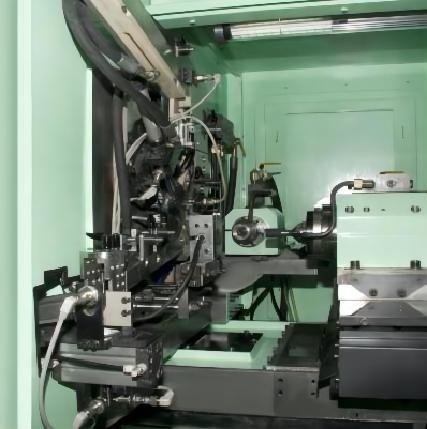

La broyeur interne centerless de commande numérique par ordinateur adopte le double point d'appui et le mandrin électromagnétique pour maintenir et placer. La méthode de transformation adopte le meulage de oscillation de commande numérique. La table de travail se compose de deux haches, X et Z, qui sont conduites par un moteur servo par une vis de boule. L'axe de meule est situé au-dessus de la table de travail, et l'axe d'objet et l'axe de correction sont fixés.
II paramètre technique
| Article | Caractéristiques ou paramètres | Unité |
| Méthode de meulage | Meulage de oscillation de commande numérique par ordinateur | |
| Type de meule | Meule de BCN | |
| Morceau de travail maintenant la méthode | Double pivot + mandrin électromagnétique | |
| Habillage de la méthode | Habillage de rouleau de diamant | |
| Diamètre extérieur de meulage de morceau de travail | Selon les besoins des clients | millimètre |
| Diamètre intérieur de meulage de morceau de travail | Selon les besoins des clients | millimètre |
| Taille du morceau de meulage de travail | Selon les besoins des clients | millimètre |
| Taille centrale de morceau de travail | 1113 | millimètre |
| Vitesse tournante d'axe | 220~1300 | r/min |
| Angle de rotation de boîte d'axe | ±60 | ° |
| Vitesse tournante de meule | 100~60000 | r/min |
| Max.stroke d'axe de Z | 400 | millimètre |
| Vitesse en mouvement d'axe de Z | 0.2~333330 | μm/s |
| Vitesse de rotation de moteur d'axe de Z | 15~2000 | r/min |
| Amplitude d'oscillation de moteur d'axe des z | 0~25 | millimètre |
| Temps d'oscillation d'axe des z | onde sinusoïdale 0~520 | périodes |
| Mouvement d'axe des abscisses (côté en avant) | 110 | millimètre |
| Mouvement d'axe des abscisses (côté arrière) | 10 | millimètre |
| Vitesse en mouvement d'axe des abscisses | 0.4~333330 | Φμm/s |
| Profession de l'espace de machine | 3680*2730*2410 | millimètre |
| Poids de machine | 6000 | kilogramme |
| Exactitude dimensionnelle | ≤0.002 | millimètre |
| Arrondi | ≤0.002 | millimètre |
| Cylindricity | ≤0.002 | millimètre |
III champ d'application
1. Approprié au meulage de divers objets des compresseurs de climatisation
2. Utilisé dans le meulage de divers objets dans l'industrie de transformation de rapport
3. Traitement et meulage de diverses pièces automobiles
4. Meulage de diverses pièces à haute précision, d'ultra-haut-précision d'espace et de bateau par des trous, de trous borgnes, de trous d'étape, de cônes, et de visages d'extrémité.
IV exemple de meulage----piston
Description d'exemple
| Article | Nom ou condition |
| client | Société de compresseur de climatisation |
| Nom de morceau de travail | Piston de compresseur de climatisation |
| Matériel de morceau de travail | Fonte d'alliage de NiCrMo |
| Dureté de morceau de travail | HRC45-50 |
| Allocation de usinage | Φ0.27mm |
| Arrondi | 2μm |
| Cylindricity | 2μm |
| Rectitude | 1.5μm |
| Vague | 1.3μm |
| Rugosité | Rz1.6 |
| Stabilité dimensionnelle | Au-dessus de CPk1.33 (tolérance ±3μm) |
| Le traitement a battu | 30s |
| Habillage du cycle | 50 morceaux |
| But d'optimisation | Avérez-vous réaliser la représentation des produits semblables importés |
Résultats comparatifs
| Article | Équipement importé | Notre équipement |
| Arrondi | 0.82μm | 0.74μm |
| Cylindricity | 0.7μm | 0.6μm |
| Rectitude | 0.87μm | 0.64μm |
| Vague | 0.8μm | 0.7μm |
| Rugosité | Rz1.2 | Rz1.2 |
| Stabilité dimensionnelle | Cpk1.69 | Cpk2.3 |
| Le traitement a battu | 28s | 27.45s |
