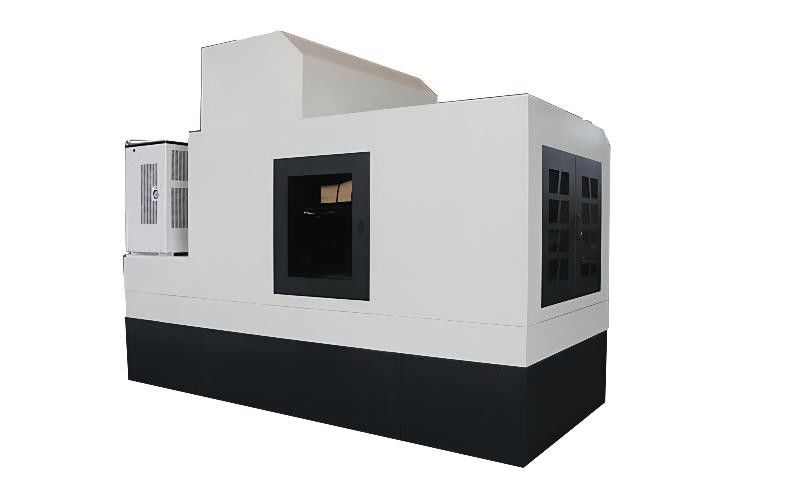

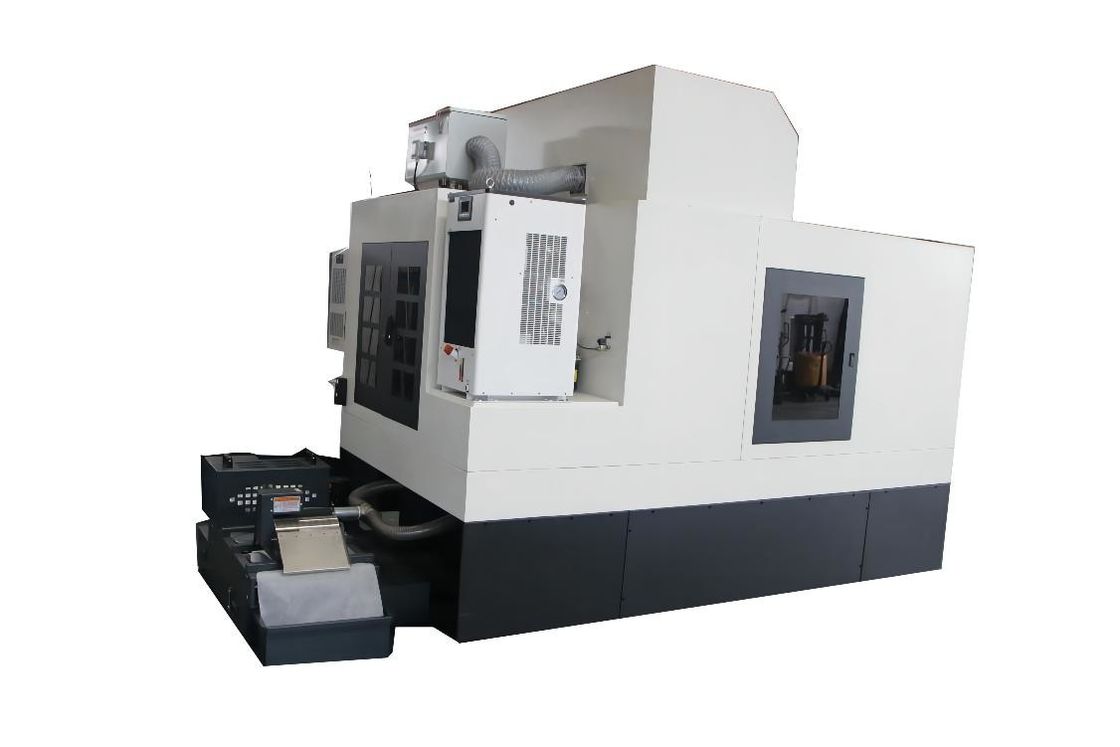

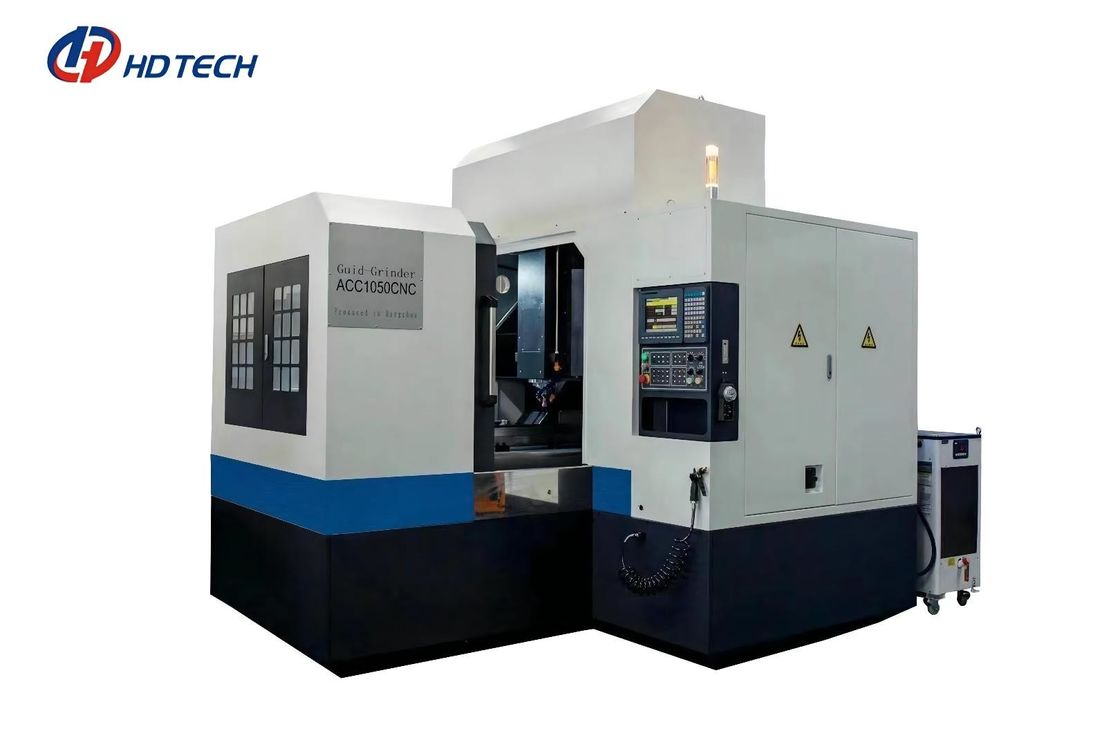

Broyeur 1050 extérieure spéciale de commande numérique par ordinateur de la machine de meulage de guide linéaire MNK
Détails du produit
| Nom de produit: | Machine de meulage spéciale de glisseur linéaire du guide 1050CNC | Taille de table de travail: | 1200x500mm |
|---|---|---|---|
| Taille électromagnétique de mandrin: | 1060x260mm | Max.distance de la surface de table pour axer le centre : | 250mm |
| Taille de roue: | Fourni par l'acheteur | Vitesse d'axe: | 8000-60000rpm |
| Aspérité de spécimen traité: | Μm Ra0.2 | Poids net de machine: | 8500kg |
| Mettre en évidence |
Machine de meulage spéciale de guide linéaire,Machine 1050 de meulage spéciale de commande numérique par ordinateur,Broyeur 1050 de surface de commande numérique par ordinateur |
||
Description du produit
Machine de meulage spéciale de glisseur linéaire de guide de MNK-1050CNC
Disposition globale
1. Lit de marbre minéral de structure de cadre de portique.
2. coopérez avec le mouvement linéaire de la tige linéaire de vis de guide
Caractéristiques structurelles :
1. La pièce principale de structure : la pièce de base et de poutre adopte la structure de moulage de marbre minérale en tant que matière première, et la table de travail adopte le marbre naturel en tant que matière première. Caractéristique ; Résistance d'absorption des chocs, thermique et déformation de haute résistance et bonnes,
2. La machine est utilisée pour le coulisseau rectifiant, et peut concevoir l'outillage spécial selon les besoins des clients ;
3. Le chef de meulage de la machine-outil adopte la structure verticale, qui est verticale avec la table de travail ;
4. l'axe d'axe des abscisses, d'axe des ordonnées et de Z sont standard équipé de la structure silencieuse de guide de vis de THK et de rouleau de THK, conduite par le moteur servo directement ;
PARAMÈTRES TECHNIQUES
| Article | Unité | MNK-1050CNC | |
| Secteur de table de fonctionnement | millimètre | 1200×500 | |
| Secteur électromagnétique de mandrin | millimètre | 1060×260 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 250 | |
| Taille de roue | millimètre | Fourni par l'acheteur | |
| Vitesse d'axe | (RPM/min) | 8000-60000 | |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~28 | |
| Moteur servo d'axe de Z /Y | (w) | 2400 | |
|
Moteur servo d'axe des abscisses |
(w) | 3100 | |
| Moteur affleurant | (Hp×p) | 1/2×2 | |
| Aspérité de spécimen traité | μm | Ra0.2 | |
| Fin de bande radiale d'axe | millimètre | ≤0.002 | |
| Fin de bande de visage d'axe | millimètre | ≤0.002 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.002 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | ≤0.002 | |
| Taille de machine (L×W×H) | millimètre | 3000×2500×2400 | |
| Poids net de machine | kilogramme | 8500 | |
| Poids brut de machine | kilogramme | 9000 | |
| Rail et vis de guide | ||
| Axe des abscisses | Classe silencieuse du guide P du rouleau THK35 | |
| Z/Y-axis | Classe silencieuse du guide P du rouleau THK35 | |
| Diamètre/lancement de vis de boule |
Y : Ф40mm/5mm Z : 32mm/5mm X : Ф40mm/40mm |
|
| Caractéristiques de moteur | ||
| Axe motorisé | 5.5-18.5 KILOWATTS | |
| Moteur de réservoir d'eau (avec le séparateur magnétique de sac de papier) | 0,75 KILOWATTS | |
| À travers le moteur servo de Z (avec le frein) |
2400 W |
|
| Moteur servo de Y | 2400 W | |
| Moteur servo de X | 3100 W | |
| Moteur de raboteuse | W 1700 | |
Points forts du produit
Machine de meulage spéciale de glisseur linéaire de guide de MNK-1050CNC Disposition globale1. Lit de marbre minéral de structure de cadre de portique.2. coopérez avec le mouvement linéaire de la tige linéaire de vis de guide Caractéristiques structurelles :1. La pièce principale de structure : la ...
