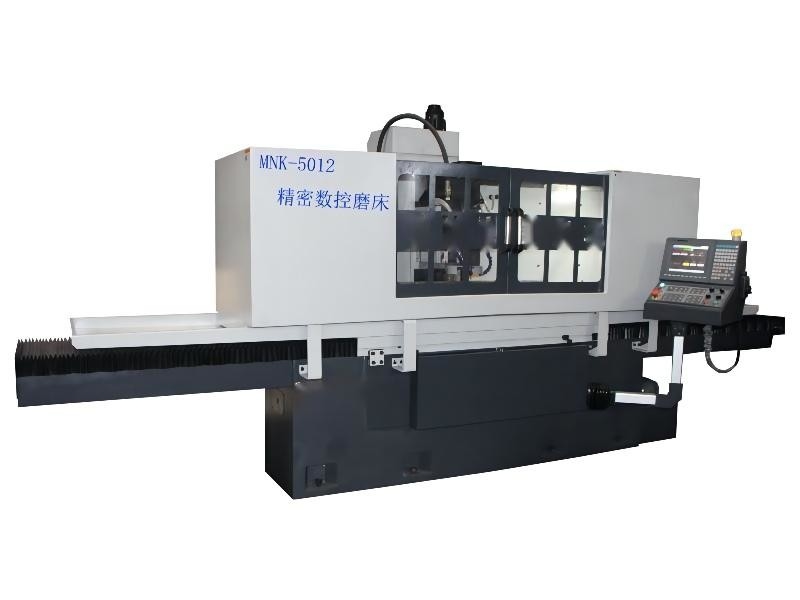

Colonne mobile 1800rpm de machine de rectification superficielle de haute précision de la commande numérique par ordinateur 5012
Détails du produit
| Nom de produit: | Machine mobile de rectification superficielle de série de commande numérique par ordinateur de la co | Taille de table de travail: | 1200x500mm |
|---|---|---|---|
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration): | 850kg | Max.distance de la surface de table pour axer le centre : | 620mm |
| Taille de roue: | 400× (20-40) ×127 millimètre | Vitesse d'axe: | 0-1800rpm |
| Aspérité de spécimen traité: | Μm Ra0.2 | Poids net de machine: | 5850kg |
| Mettre en évidence |
Machine de rectification superficielle de haute précision de commande numérique par ordinateur,machine de rectification superficielle de la haute précision 1800rpm |
||
Description du produit
Fournisseurs mobiles de machine de rectification superficielle de haute précision de série de commande numérique par ordinateur de la colonne 5012CNC
Champ d'application :
Il convient à rectifier et à traiter des séries d'objets, tels que le meulage à haute précision des guides, des glisseurs, des accessoires de machine à coudre, des blocs de positionnement de précision de moule, etc. linéaires. La meule peut être automatiquement équilibrée et compensée, et la vitesse de meule peut être meulage de vitesse constante.
L'axe de meule peut être divisé en installation verticale rectifiant et rectifiant horizontal d'installation.
Caractéristiques structurelles :
* l'axe vertical adopte la structure de liaison directe de vis à haute précision de boule et de moteur servo, qui a les avantages de la vitesse supérieure et inférieure rapide de réponse et de l'exactitude de positionnement élevée, ayant pour résultat la rigidité élevée et de forte stabilité de la machine entière.
* les rails de guide avant et arrière adoptent les guides linéaires de rouleau résistant avec la structure de liaison directe de vis à haute précision de boule et de moteur servo, qui a les avantages de l'avant rapide et de l'exactitude de positionnement de vitesse de réponse et élevée arrière, ayant pour résultat la rigidité élevée et de forte stabilité de la machine entière
* habillage de meule : équipé de trois types de raboteuses, apprêteur horizontal de disque de diamant, double apprêteur de stylo de diamant, diamant vertical formant la raboteuse de rouleau.
* le meulage des objets de fixage verticaux peut réaliser le composé de multi-processus traitant avec on maintenant.
PARAMÈTRES TECHNIQUES
| Article | Unité | Déplacement de MNK-5012CNC à colonnes (type de commande numérique par ordinateur) | |
| Secteur de table de fonctionnement | millimètre | 1200×500 | |
| Secteur électromagnétique de mandrin | millimètre | 1200×500 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 850 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 620 | |
| Taille de roue | millimètre | 400× (20-40) ×127 | |
| Vitesse d'axe | (RPM/min) | 0-1800 | |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo avec le frein (w) | (w) | 1300 | |
|
Avant et moteurs servo arrière |
(w) | 850 | |
| Moteur affleurant | (Hp×p) | 1/4×2 | |
| Aspérité de spécimen traité | μm | Ra0.2 | |
| Fin de bande radiale d'axe | millimètre | ≤0.002 | |
| Fin de bande de visage d'axe | millimètre | ≤0.002 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.002 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | ≤0.002 | |
| Taille de machine (L×W×H) | millimètre | 5500×2600×2500 | |
| Poids net de machine | kilogramme | 5850 | |
| Poids brut de machine | kilogramme | 6750 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Double rail de curseur de V | |
| Axe des y : avant et arrière | Guide linéaire de rouleau résistant | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф32mm/5mm Z : Ф32mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 10×4 |
| Moteur hydraulique | HXP | 3×6 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/5 |
Cette série peut également réaliser l'aspérité : Ra 0.08um
