8020 contrôle de programme mobile de colonne de fonte de machine de meulage d'outil d'AHD MSI
Détails du produit
| Nom de produit: | Machine mobile de contrôle de programme de la colonne 8020AHD/MSI | Taille de table de travail: | 2000x800mm |
|---|---|---|---|
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration): | 2000kg | Max.distance de la surface de table pour axer le centre : | 7500mm |
| Taille de roue: | 500× (20-75) ×203 millimètre | Vitesse d'axe: | 0-1800rpm |
| Aspérité de spécimen traité: | Μm Ra0.4 | Poids net de machine: | 13500kg |
| Mettre en évidence |
Machine de meulage d'outil de fonte,Machine de meulage d'outil de MSI |
||
Description du produit

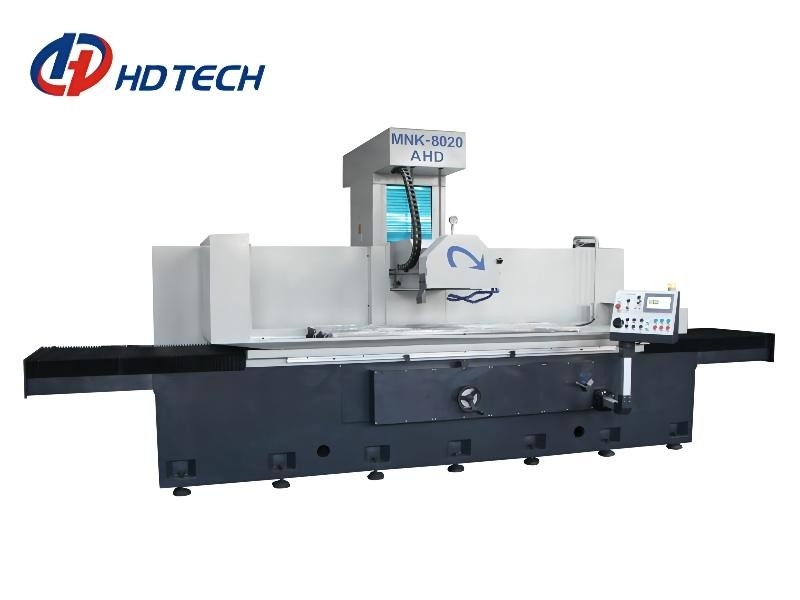

Machine mobile de rectification superficielle de machine-outil de contrôle de programme de la colonne 8020AHD/MSI
Caractéristiques structurelles :
1. Le lit et la table de travail sont faits de fonte de haute qualité, et le bâti global a bon guidant l'exactitude.
2. le rail de guide de lit est protégé par la couverture de machine-outil d'accordéon.
3. L'axe vertical adopte la vis de boule de haute précision et le moteur servo a directement relié la structure, la vitesse élevée de réponse et l'exactitude de positionnement élevée, hauts rigidité et de forte stabilité de la machine entière.
4. Le guide avant et arrière adopte le guide linéaire de rouleau résistant avec la vis de boule de haute précision et le moteur servo a directement relié la structure, la vitesse rapide de réponse et l'exactitude de positionnement élevée, hauts rigidité et de forte stabilité de la machine entière
5. La structure d'axe de la tête de meulage est la clé de la machine de meulage, qui affecte directement l'exactitude de meulage, la rugosité, le caractère onduleux et l'efficacité de meulage. La structure de la pression statique et statique assure l'exactitude et la rugosité de meulage. En même temps, la machine a une efficacité de meulage plus élevée.
PARAMÈTRES TECHNIQUES
| Article | Unité | Colonne mobile de MNK-8020AHD/MSI | |
| Secteur de table de fonctionnement | millimètre | 2000×800 | |
| Secteur électromagnétique de mandrin | millimètre | 2000×800 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 2000 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 7500 | |
| Taille de roue | millimètre | 500× (20-75) ×203 | |
| Vitesse d'axe | (RPM/min) | 0-1800 | |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo avec le frein (w) | (w) | 850 | |
|
L'avant et l'arrière d'AHD sont les moteurs ordinaires L'avant et l'arrière de MSI sont les moteurs servo |
(w) | AHD (80) MSI (750) | |
| Moteur affleurant | (Hp×p) | 1/4×2 | |
| Aspérité de spécimen traité | μm | Ra0.4 | |
| Fin de bande radiale d'axe | millimètre | ≤0.002 | |
| Fin de bande de visage d'axe | millimètre | ≤0.002 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.003 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | MSI (0,01) | |
| Taille de machine (L×W×H) | millimètre | 6500×2800×2600 | |
| Poids net de machine | kilogramme | 13500 | |
| Poids brut de machine | kilogramme | 15000 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Un rail plat de curseur de V un | |
| Axe des y : avant et arrière | Guide linéaire de rouleau résistant | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф40mm/10mm Z : Ф40mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 20×4 |
| Moteur hydraulique | HXP | 10×6 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/5 |
Cette série peut également réaliser l'aspérité : Ra 0.08um
FAQ
Q : Pourquoi choisissez-nous ?
: 1. de haute qualité avec le prix concurrentiel ;
2. l'équipe professionnelle de R&D et 20 ans exportent l'expérience ;
3. a exporté plus de 20 pays ;
4. le CE, OIN délivre un certificat ;
5. 24 HEURES EN LIGNE ENTRETIENNENT (SKYPE, WhatsApp, Wechat, Trademanager) ;
6. 12 mois de garantie de qualité ;
Q : Avez-vous le QC ou des normes de sécurité pour vos machines ?
: oui, nous avons établi un département fortement strict de contrôle de qualité à la bonne qualité de guanrantee.
Q : Quel est le MOQ ?
: 1 ensemble
Q : Que diriez-vous des conditions de paiement ?
: (1) T/T avec le paiement par anticipation de 30%, et paiement d'équilibre de 70% à payer avant expédition ;
(2) LC irrévocable à vue ;
(3) Western Union, MoneyGram, etc.
Q : Que diriez-vous de la garantie ?
: La période de garantie est d'un an après la livraison. Même au delà de la période, nous assurerons le service de vie pour la machine.
