6016 broyeur automatique Machine de commande numérique par ordinateur de contrôle de programme de machine de rectification superficielle d'AHD MSI
Détails du produit
| Nom de produit: | Machine mobile de rectification superficielle de colonne de MNK-6016AHD/MSI | Taille de table de travail: | 1600x600mm |
|---|---|---|---|
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration): | 1000kg | Max.distance de la surface de table pour axer le centre : | 700mm |
| Taille de roue: | 400× (20-40) ×127 millimètre | Vitesse d'axe: | 500-1800rpm |
| Aspérité de spécimen traité: | Μm Ra0.4 | Poids net de machine: | 7200kg |
| Mettre en évidence |
Machine automatique de rectification superficielle d'AHD,Machine automatique de rectification superficielle de MSI,Broyeur Machine de commande numérique par ordinateur de contrôle de programme |
||
Description du produit

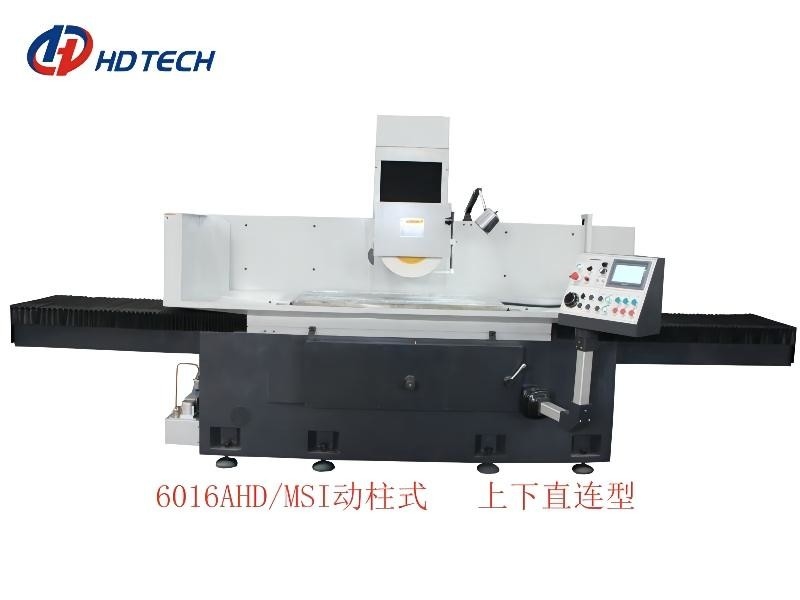

Machine à colonnes en mouvement de rectification superficielle de série de contrôle de programme 6016AHD/MSI
Caractéristiques structurelles :
1. Le lit et la table de travail sont faits de fonte de haute qualité, et le bâti intégral a bon guidant l'exactitude.
2. Le rail de guide de lit est protégé par le type garde d'accordéon de machine-outil.
3. Les rails de guide de lit et de table de travail sans interruption et automatiquement sont lubrifiés, et le débit d'huile de graissage peut être ajusté.
4. Le système de contrôle adopte le PLC japonais de Mitsubishi. Le nombre de haches de contrôle est 2 haches, qui sont l'axe des ordonnées en avant et alimentation arrière, et l'axe principal du moulin Z alimente en haut et en bas.
5. Employez l'isolement et le refroidissement forcé pour éliminer des sources de chaleur.
PARAMÈTRES TECHNIQUES
| Article | Unité | Colonne mobile de MNK-6016AHD/MSI | |
| Secteur de table de fonctionnement | millimètre | 1600×600 | |
| Secteur électromagnétique de mandrin | millimètre | 1600×600 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 1000 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 700 | |
| Taille de roue | millimètre | 400× (20-40) ×127 | |
| Vitesse d'axe | (RPM/min) | 500-1800 | |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo avec le frein (w) | (w) | 1800 | |
|
L'avant et l'arrière d'AHD sont les moteurs ordinaires L'avant et l'arrière de MSI sont les moteurs servo |
(w) | AHD (80) MSI (750) | |
| Moteur affleurant | (Hp×p) | 1/4×2 | |
| Aspérité de spécimen traité | μm | Ra0.4 | |
| Fin de bande radiale d'axe | millimètre | ≤0.003 | |
| Fin de bande de visage d'axe | millimètre | ≤0.003 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.003 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | MSI (0,01) | |
| Taille de machine (L×W×H) | millimètre | 5600×2800×2600 | |
| Poids net de machine | kilogramme | 7200 | |
| Poids brut de machine | kilogramme | 8100 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Un rail plat de curseur de V un | |
| Axe des y : avant et arrière | Guide linéaire de rouleau résistant | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф40mm/10mm Z : Ф40mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 15×4 |
| Moteur hydraulique | HXP | 7.5×6 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/5 |
