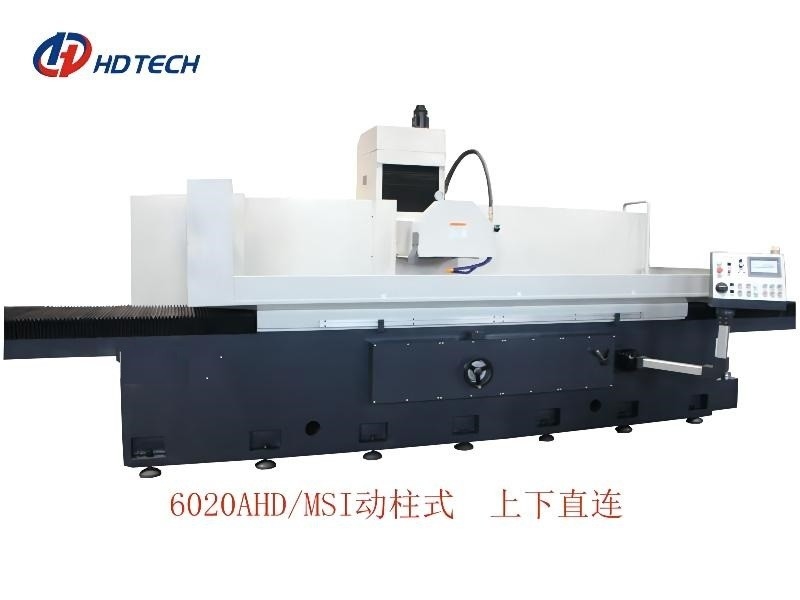

Contrôle de programme extérieur de Machine 6020 AHD MSI de broyeur de colonne mobile
Détails du produit
| Nom de produit: | Machine mobile de rectification superficielle de colonne de MNK-6020AHD/MSI | Taille de table de travail: | 2000x600mm |
|---|---|---|---|
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration): | 1500kg | Max.distance de la surface de table pour axer le centre : | 700mm |
| Taille de roue: | 500× (20-50) ×203 millimètre | Vitesse d'axe: | 500-1800rpm |
| Aspérité de spécimen traité: | Μm Ra0.4 | Poids net de machine: | 9200kg |
| Mettre en évidence |
Broyeur extérieure Machine de MSI,Broyeur extérieure Machine d'AHD,Machine mobile de colonne de MSI |
||
Description du produit
Machine mobile de rectification superficielle de colonne de série de contrôle de programme 6020AHD/MSI
Caractéristiques structurelles :
1. Cette machine adopte la structure mobile en forme de t de colonne
2. Le lit et la table de travail sont faits de fonte de haute qualité, et le bâti intégral a bon guidant l'exactitude.
3. Le rail de guide de lit est protégé par le dispositif de couverture de type accordéon de machine-outil.
4. Les rails de guide de lit et de table sans interruption et automatiquement sont lubrifiés, et l'écoulement d'huile de graissage peut être ajusté.
5. Employez l'isolement et le refroidissement forcé pour éliminer des sources de chaleur.
PARAMÈTRES TECHNIQUES
| Article | Unité | Colonne mobile de MNK-6020AHD/MSI | |
| Secteur de table de fonctionnement | millimètre | 2000×600 | |
| Secteur électromagnétique de mandrin | millimètre | 2000×600 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 1500 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 700 | |
| Taille de roue | millimètre | 500× (20-50) ×203 | |
| Vitesse d'axe | (RPM/min) | 500-1800 | |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo avec le frein (w) | (w) | 1800 | |
|
L'avant et l'arrière d'AHD sont les moteurs ordinaires L'avant et l'arrière de MSI sont les moteurs servo |
(w) | AHD (80) MSI (750) | |
| Moteur affleurant | (Hp×p) | 1/4×2 | |
| Aspérité de spécimen traité | μm | Ra0.4 | |
| Fin de bande radiale d'axe | millimètre | ≤0.003 | |
| Fin de bande de visage d'axe | millimètre | ≤0.003 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.003 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | MSI (0,01) | |
| Taille de machine (L×W×H) | millimètre | 6500×2800×2600 | |
| Poids net de machine | kilogramme | 9200 | |
| Poids brut de machine | kilogramme | 10500 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Un rail plat de curseur de V un | |
| Axe des y : avant et arrière | Guide linéaire de rouleau résistant | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф40mm/10mm Z : Ф40mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 15×4 |
| Moteur hydraulique | HXP | 10×6 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/5 |
Cette série peut également réaliser l'aspérité : Ra 0.08um
