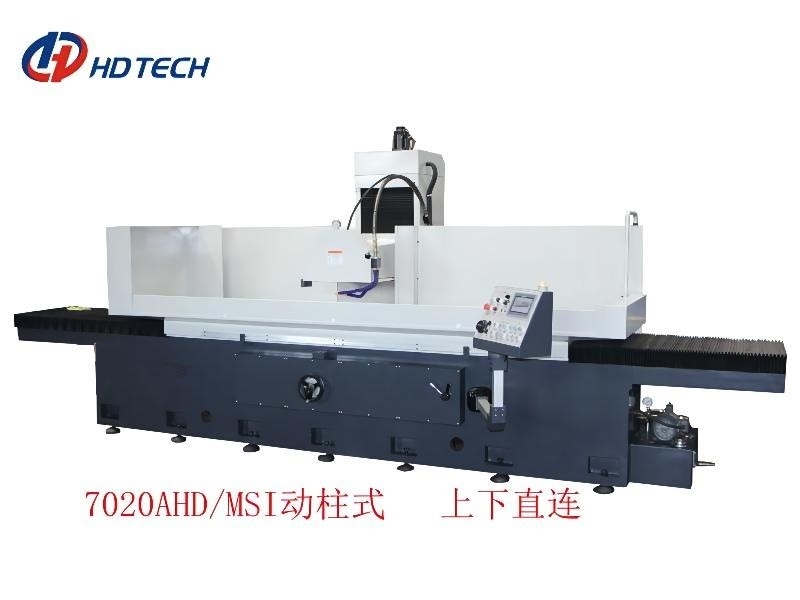

Machine mobile de rectification superficielle de machine de colonne de série de contrôle de programme 7020AHD/MSI
Caractéristiques structurelles :
1. La machine adopte la structure mobile en forme de t de colonne.
2. le rail de guide de lit est protégé par la couverture de machine-outil d'accordéon.
3. l'axe vertical adopte la vis de boule de haute précision et le moteur servo a directement relié la structure, la vitesse élevée de réponse et l'exactitude de positionnement élevée, hauts rigidité et de forte stabilité de la machine.
4. Le guide avant et arrière adopte le guide linéaire de rouleau résistant avec la vis de boule de haute précision et le moteur servo a directement relié la structure, la vitesse rapide de réponse et l'exactitude de positionnement élevée, hauts rigidité et de forte stabilité de la machine entière
5. La structure d'axe de la tête de meulage est la clé de la machine de meulage, qui affecte directement l'exactitude de meulage, la rugosité, le caractère onduleux et l'efficacité de meulage. La structure de la pression statique et statique assure l'exactitude et la rugosité de meulage. En même temps, la machine a une efficacité de meulage plus élevée.
| Article | Unité | Colonne mobile de MNK-7020AHD/MSI | |
| Secteur de table de fonctionnement | millimètre | 2000×700 | |
| Secteur électromagnétique de mandrin | millimètre | 2000×700 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 1500 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 700 | |
| Taille de roue | millimètre | 500× (20-50) ×203 | |
| Vitesse d'axe | (RPM/min) | 500-1800 | |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo avec le frein (w) | (w) | 1800 | |
|
L'avant et l'arrière d'AHD sont les moteurs ordinaires L'avant et l'arrière de MSI sont les moteurs servo |
(w) | AHD (80) MSI (750) | |
| Moteur affleurant | (Hp×p) | 1/4×2 | |
| Aspérité de spécimen traité | μm | Ra0.4 | |
| Fin de bande radiale d'axe | millimètre | ≤0.003 | |
| Fin de bande de visage d'axe | millimètre | ≤0.003 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.003 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | MSI (0,01) | |
| Taille de machine (L×W×H) | millimètre | 6500×2800×2600 | |
| Poids net de machine | kilogramme | 9500 | |
| Poids brut de machine | kilogramme | 11000 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Un rail plat de curseur de V un | |
| Axe des y : avant et arrière | Guide linéaire de rouleau résistant | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф40mm/10mm Z : Ф40mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 15×4 |
| Moteur hydraulique | HXP | 10×6 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/5 |
Cette série peut également réaliser l'aspérité : Ra 0.08um
