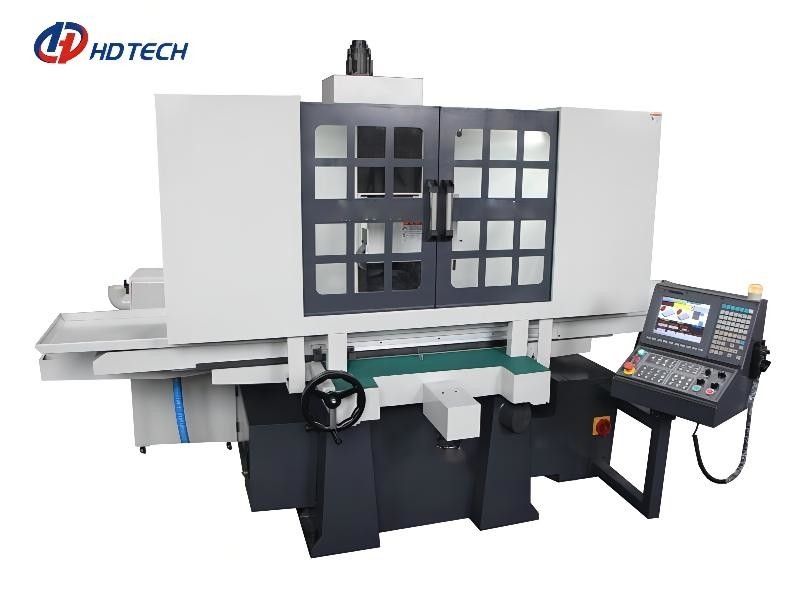

Machines de rectification superficielle de haute précision de commande numérique par ordinateur de MNK 4010 en forme de selle
Détails du produit
| Nom de produit: | Machine en forme de selle de rectification superficielle de MNK-4010CNC | Taille de table de travail: | 1000x400mm |
|---|---|---|---|
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration): | 400kg | Max.distance de la surface de table pour axer le centre : | 620mm |
| Taille de roue: | 400× (20-40) ×127 millimètre | Vitesse d'axe: | 0-1800rpm |
| Aspérité de spécimen traité: | Μm Ra0.2 | Poids net de machine: | 4200kg |
| Mettre en évidence |
4010 machines de rectification superficielle de commande numérique par ordinateur,Machines de rectification superficielle d'OIN,Broyeur en forme de selle de surface de haute précision |
||
Description du produit
Prix superbe en forme de selle de machine de rectification superficielle de précision de MNK-4010CNC à vendre
Lancement de produit
La machine superbe en forme de selle de rectification superficielle de précision est la dernière production par lots avec la qualité allemande du meulage plat à haute teneur. La machine a avancé la structure, l'excellente configuration, les fonctions complètes et l'exactitude de meulage élevée, et a une bonne perspective commerciale.
Caractéristique principale
1. La disposition globale de la machine adopte l'excellente représentation du mobile croisé d'entrave ;
2. Les pièces mobiles de la machine ont la bonne rigidité et la sensibilité élevée d'alimentation ;
3. La machine adopte beaucoup de mesures d'isolement de vibration et de réduction de vibration de retenir la vibration néfaste dans la marge autorisée, avec de bonnes caractéristiques de résistance de vibration ;
4. Le système d'axe de la machine-outil est soutenu par le roulement angulaire précis de contact, avec l'exactitude de rotation en-dessous de 1mm ;
5. La machine adopte la coquille semi-fermée de couverture, qui peut complètement couvrir l'emplacement de travail entier, pour empêcher effectivement l'éclaboussement des classements de liquide réfrigérant et de fer, et peut être reliée à l'aspiration de brume et au dispositif de dépoussiérage.
| Article | Unité | MNK-4010CNC en forme de selle (commande numérique par ordinateur) | |
| Secteur de table de fonctionnement | millimètre | 1000×400 | |
| Secteur électromagnétique de mandrin | millimètre | 1000×400 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 400 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 620 | |
| Taille de roue | millimètre | 400× (20-40) ×127 | |
| Vitesse d'axe | (RPM/min) | 0-1800 | |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo avec le frein (w) | (w) | 1300 | |
| Avant et moteurs servo arrière | (w) | 850 | |
| Moteur affleurant | (Hp×p) | 1/4×2 | |
| Aspérité de spécimen traité | μm | Ra0.2 | |
| Fin de bande radiale d'axe | millimètre | ≤0.002 | |
| Fin de bande de visage d'axe | millimètre | ≤0.002 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.002 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | ≤0.002 | |
| Taille de machine (L×W×H) | millimètre | 3850×2200×2100 | |
| Poids net de machine | kilogramme | 4200 | |
| Poids brut de machine | kilogramme | 5100 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Double rail de curseur de V | |
| Axe des y : avant et arrière | Double rail de curseur de V | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф32mm/5mm Z : Ф32mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 7.5×4 |
| Moteur hydraulique | HXP | 3×6 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/5 |
Cette série peut également réaliser l'aspérité : Ra 0.08um
