X.400 1000 programmable de machines de rectification superficielle de haute précision millimètre 4010 AHD MSI
Détails du produit
| Nom de produit: | Machine en forme de selle de rectification superficielle de MNK-4010AHD/MSI | Taille de table de travail: | 1000x400mm |
|---|---|---|---|
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration): | 400kg | Max.distance de la surface de table pour axer le centre : | 620mm |
| Taille de roue: | 400× (20-40) ×127 millimètre | Vitesse d'axe: | 1500rpm/50HZ |
| Aspérité de spécimen traité: | Μm Ra0.2 | Poids net de machine: | 4500kg |
| Mettre en évidence |
4010 machines de rectification superficielle d'AHD,machines 1000 de rectification superficielle de X.400 millimètre,Broyeur programmable de surface de haute précision |
||
Description du produit

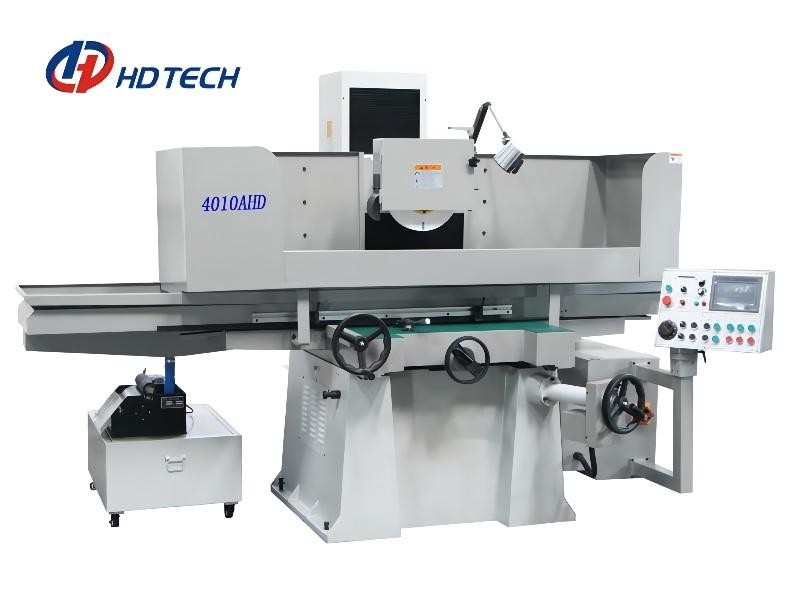

Haute machine en forme de selle programmable de rectification superficielle de la précision MNK-4010AHD/MSI
Principalement utilisé pour la précision rectifiant, l'exactitude et la finition de meulage sont très hautes. Approprié à usiner toutes sortes de pièces et outils. Particulièrement approprié au meulage les pièces à haute précision, de haut-finition ou les outils, et a une efficacité de meulage élevée.
Caractéristique principale
* adoptez la forme de disposition de table croisée, colonne et la structure principale de meulage est sensibilité d'alimentation compacte et verticale est haute, pour assurer l'exactitude du rail de guide transversal.
* l'alimentation horizontale de la table de travail adopte le rail collé de curseur, conduit par la pression d'huile, qui peut obtenir l'alimentation lisse et continue, ainsi elle peut grinded avec la finition élevée.
* le mouvement vertical de la table de travail est commandé par deux manières : 1. type ordinaire de contrôle d'entraînement et type servo de contrôle d'entraînement. La commande ordinaire ne peut pas être avec précision placée avant et après, mais le servo peut réaliser le positionnement précis.
* la machine adopte une coquille semi-fermée de couverture, qui peut complètement couvrir l'emplacement de travail entier, pour empêcher effectivement l'éclaboussement des classements de liquide réfrigérant et de fer, et peut être reliée à l'absorption de brume et au dispositif de dépoussiérage.
| Article | Unité | MNK-4010AHD/MSI | |
| Secteur de table de fonctionnement | millimètre | 1000×400 | |
| Secteur électromagnétique de mandrin | millimètre | 1000×400 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 400 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 620 | |
| Taille de roue | millimètre | 400× (20-40) ×127 | |
| Vitesse d'axe | (RPM/min) | 50HZ | 1500 |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo (w) | (w) | 750 | |
| Avant d'AHD et moteur commun arrière Avant de MSI et moteur servo arrière |
(w) | Moteur servo 750 du moteur 80 ordinaires | |
| Moteur affleurant | (Hp×p) | 1/4×2 | |
| Aspérité de spécimen traité | μm | Ra0.2 | |
| Fin de bande radiale d'axe | millimètre | ≤0.002 | |
| Fin de bande de visage d'axe | millimètre | ≤0.002 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.002 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | AHD/MSI-0.01 | |
| Taille de machine (L×W×H) | millimètre | 3850×2200×2100 | |
| Poids net de machine | kilogramme | 4500 | |
| Poids brut de machine | kilogramme | 5450 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Double rail de curseur de V | |
| Axe des y : avant et arrière | Double rail de curseur de V | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф32mm/4mm Z : Ф40mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 7.5×4 |
| Moteur hydraulique | HXP | 4×6 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/4 |
Points forts du produit
