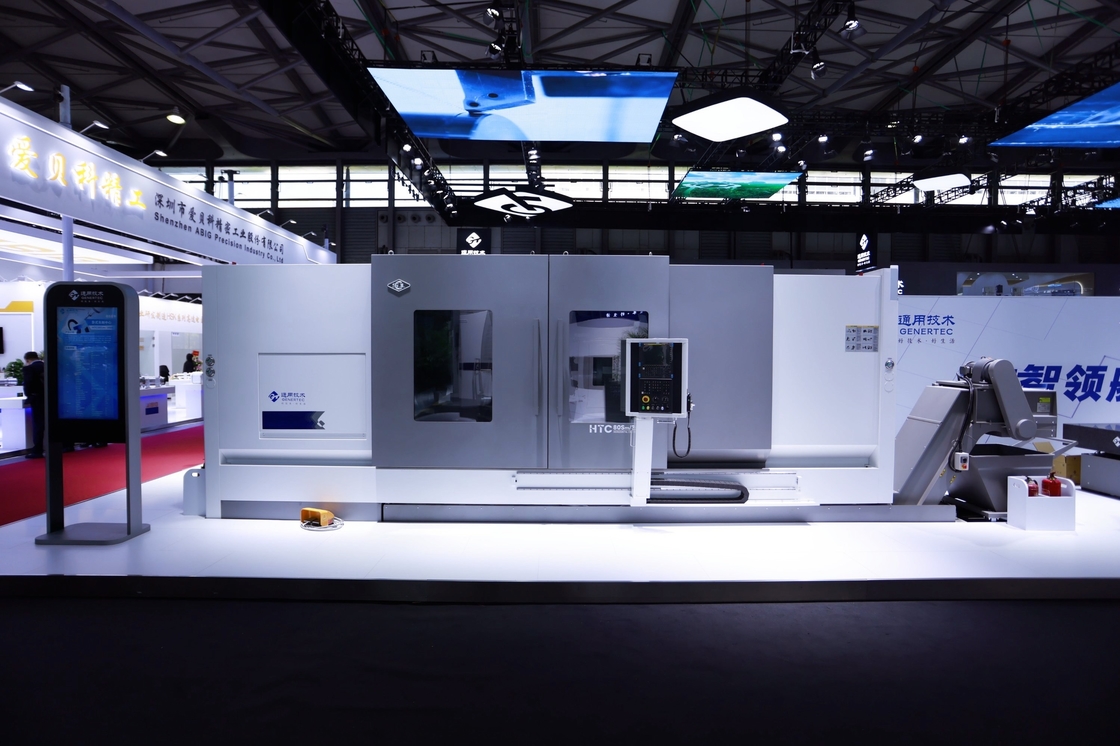

SMTCL Universel CNC tourner machine à tourner HTC63Qm Max. Tourner Diamètre 600mm CNC centre de tourner
Nom de la marque:
SYMG SMTCL
Numéro de modèle:
HTC63Qm
Lieu d'origine:
La Chine
Attestation:
ISO certification
Quantité minimum de commande:
1 ensemble
Capacité d'approvisionnement:
40 ensembles par mois
Détails du produit
| Marque: | Le code de l'entreprise | Nom du produit: | Centre de tournage CNC HTC63Qm |
|---|---|---|---|
| MaxSwing sur le lit: | Φ700 mm | Diamètre de rotation maximum: | Φ600mm |
| Longueur de tournage maximale: | 1000/1500/2000/3000mm | Diamètre de trou d'axe: | Φ104 mm |
| Axe de déplacement X/Z: | 320/1100 mm | Fuseau: | 15/18,5 kW |
| Vitesse de broche: | 30 à 2000 tours par minute | ||
| Mettre en évidence |
Centre de tournage CNC horizontal,Centre de tournage CNC à axe C,Centre de virage horizontal |
||
Description du produit
Description du produit:
SMTCL Universel Centre de tournage CNC HTC63Qm Max. Diamètre de tournage 600 mm
Les centres de tournage horizontaux de la série HTC-m sont assemblés, vérifiés et améliorés avec une technologie de fabrication avancée.Ils ont de bonnes performances de coupe et peuvent répondre aux besoins de traitement de diverses pièces rotativesLa machine-outil est équipée d'un axe C, d'un support d'outil, etc., qui peut réaliser diverses méthodes de traitement telles que le tournage, le fraisage et le forage.
Série Qmpeut réaliser de multiples fonctions de traitement telles que le tournage et le fraisage, tout en disposant d'un grand espace de rotation et d'une large plage de traitement pour répondre aux besoins des machines d'ingénierie, etc.
Caractéristiques du produit:
1"Haute efficacité"
◆ Porteur d'outil électrique à haute efficacité
◆ Servo à queue partagée
◆ Rapideur de déplacement à deux axes
◆ Configuration optionnelle de l'axe Y pour réaliser un traitement intégré en plusieurs séquences
2"Haute précision"
◆ vis pré-étirée de haute précision
◆ Technologie de compensation des erreurs
◆ Quantification des normes de procédé
◆ Des normes d'inspection strictes
◆ Technologie de compensation des erreurs
◆ Quantification des normes de procédé
◆ Des normes d'inspection strictes
3, Haute rigidité
◆ Le lit de la machine et d'autres pièces à clé en fonte de haute qualité
◆ Unité de fuseau à grande portée
◆ Une selle en forme d'arc qui ne se plie pas
◆ Une petite structure à broche
◆ Unité de fuseau à grande portée
◆ Une selle en forme d'arc qui ne se plie pas
◆ Une petite structure à broche
Détails du produit:
Vitesse de déplacement rapide: 30 m/min.
Le servo-moteur est directement relié à la vis à bille par un accouplement, réduisant les liaisons intermédiaires et obtenant une transmission sans écarts.Les rails de guidage des axes X et Z adoptent des rails de guidage de roulement linéaire importés pour assurer une rigidité élevée, une bonne performance dynamique et une bonne précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.
Servo à queue partagée
Le coussin peut être déplacé de manière optionnelle,qui peut contrôler avec précision et régler de manière flexible la vitesse de déplacement du tailstock et la force de serrage de travail en fonction des exigences de traitement, permettant à la queue de s'approcher rapidement de la pièce et de se resserrer sans impact, et peut fournir une rétroaction en temps réel sur la position de resserrement.Il adopte une coque divisée supérieure et inférieure, facile à régler la précision et améliore l'efficacité de la maintenance.
Structure prétensionnée double fixe
L'axe X développe une double structure de support fixe et utilise une vis préétendue pour compenser efficacement la déformation préétendue et la déformation de la hausse de température.Il coopère avec une structure d'étanchéité spéciale pour réduire l'élévation de température de l'air.
la vis, ce qui permet d'atteindre une grande précision et une grande précision de la stabilité d'alimentation de la machine-outil
la vis, ce qui permet d'atteindre une grande précision et une grande précision de la stabilité d'alimentation de la machine-outil
Configuration de l'axe Y
La configuration optionnelle de l'axe Y, combinée à la tourelle alimentée par BMT, à la structure de l'axe C de haute précision et à une variété de supports d'outils alimentés, peut réaliser un traitement de surface complexe une fois installé.
vis à bille de haute précision
Il utilise une vis de qualité C3 importée et un rail de guidage de qualité H, et est directement entraîné par un servomoteur pour obtenir une excellente précision de fonctionnement.
Sillons anti-flexion
La portée du rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée,
Le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité globale des composants importants.
Le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité globale des composants importants.
Tourelle servo-alimentée efficace
Interface BMT standard, connexion à haute rigidité; l'outil est entraîné par l'interface DIN1809, qui a une transmission fiable et un faible taux de défaillance;le moteur d'entraînement est monté sur le côté et compact dans la structure;il est équipé d'un axe C et d'un dispositif de freinage de haute précision pour obtenir un traitement intégré de tournage, de fraisage et de forage à haut rendement.
Paramètres du produit:
|
Projet
|
Unité
|
HTC63Qm
|
|
Max. Je coupe le dia.
|
mm
|
Φ600
|
|
Max. longueur de coupe
|
mm
|
Le montant de l'aide est calculé à partir du montant de l'aide.
|
|
Max. nager le jour. au-dessus du lit
|
mm
|
Φ700
|
|
Max. nageur dia. sur glissement
|
mm
|
Φ600
|
|
Le moulin à rouleaux
|
|
|
|
Modèle de nez à broche
|
|
A2 à 11
|
|
Disque intérieur du roulement avant.
|
mm
|
Φ160
|
|
Conicité de la broche et taille du trou
|
|
1:20;Φ150
|
|
Dia. du trou du fuseau
|
|
Φ104
|
|
Max. Je vous laisse.
|
mm
|
Φ85
|
|
Le dia de chuck standard.
|
pouces
|
12
|
|
Plage de vitesse de la broche
|
R/min
|
35 à 2000
|
|
Série de vitesses de la broche
|
|
Des engrenages mécaniques à deux vitesses
|
|
Max. couple de la broche
|
Nom
|
1350
|
|
Puissance de sortie du moteur principal continue/30 min.
|
Le nombre de sièges
|
15/18, p. 5 et 15.)
|
|
Axe X/Z
|
|
|
|
Mouvement rapide de l'axe X/Z
|
M/min
|
15
|
|
Voyage par axe X
|
mm
|
320
|
|
Voyage par axe Z
|
mm
|
Le montant de l'aide est calculé à partir du montant de l'aide.
|
|
Le stock de queue
|
|
|
|
Voyage du stock de queue
|
mm
|
Le montant de l'aide est calculé à partir du montant de l'aide.
|
|
Méthode de conduite à la queue
|
|
Traînée de selle
|
|
Voyage en manche de la queue
|
mm
|
150
|
|
Le couvercle à manches.
|
mm
|
Φ160
|
|
Résistance à l'usure
|
Le morse
|
MT-5
|
|
Tourelle
|
|
|
|
Type de tourelle
|
|
Tourelle de puissance horizontale de 12 stations
|
|
Hauteur du centre
|
mm
|
125
|
|
Indice de la tourelle, précision de positionnement répétée
|
Je vous en prie.
|
± 16
|
|
Taille des outils
|
mm
|
25 × 25
|
|
Si vous pouviez choisir un outil à proximité
|
|
- Oui, oui.
|
|
Interface du support d'outil électrique
|
|
Le BMT65
|
|
Capacité maximale de forage
|
mm
|
22 fois 0.2
|
|
Capacité de fraisage maximale
|
mm
|
25 × 20 × 40
|
|
Capacité maximale d'exploitation
|
mm
|
M18 × 1,5 / M36 × 1
|
|
Autres
|
|
|
|
Distance entre le centre de la broche et le sol
|
mm
|
1085.5
|
|
Poids net de la machine-outil
|
en kg
|
Le montant de l'aide est calculé en fonction de la valeur de l'aide.
|
|
Dimensions globales ((LxWxH)
|
mm
|
3850 × 2450 × 2300
4450 × 2450 × 2300
5280 × 2450 × 2300
Le montant de la taxe de séjour est fixé au montant de la taxe de séjour.
|
|
Remarque: les paramètres indiqués dans le tableau sont uniquement à titre de référence.
|
||
Porteur d'outil de refroidissement interne
Porteur d'outil de refroidissement interne en option et sortie d'eau du centre de l'outil réaliser un élimination efficace de la puce lors de l'usinage du trou intérieur et assurer la qualité de traitement
Capacité de fraisage d'outils entraînés
Matériau de la pièce: HT200
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau
Capacité de forage à l'outil entraîné
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
