R/min HTC40Bm/1000 de la machine de tour de tourelle de commande numérique par ordinateur de haute précision 50 - 3000
Détails du produit
| Nom de produit: | Tourelle HTC40Bm/1000 de puissance de tour de commande numérique par ordinateur de haute précision | Oscillation maximale au-dessus de lit: | 560mm |
|---|---|---|---|
| Oscillation maximale au-dessus de glissière: | 350 millimètres | Diamètre de coupure maximal: | 360 millimètres |
| Longueur de coupe maximale: | 970 millimètres | Voyage maximal d'axe des abscisses: | 200 millimètres |
| Voyage maximal d'axe des z: | 1050 millimètres | Type de tête d'axe: | A2-8 |
| Diamètre de trou d'axe: | ø80 | Gamme de vitesse d'axe: | 50-3000 r/min |
| Mettre en évidence |
Machine de tour de tourelle de commande numérique par ordinateur de haute précision,3000 r Min Cnc Turret Lathe Machine |
||
Description du produit

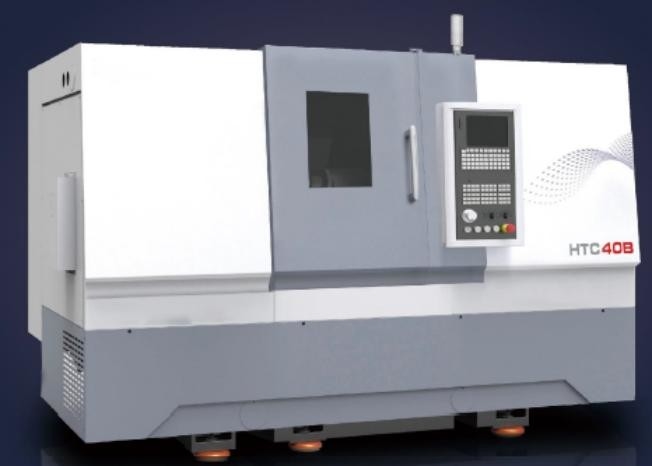

Tourelle HTC40Bm/1000 de puissance de tour de commande numérique par ordinateur de haute précision
Paramètres techniques principaux
|
Modèle Article |
HTC40Bm/1000 |
| Oscillation maximale au-dessus de lit millimètre | Φ560 |
| Oscillation maximale au-dessus de glissière millimètre | Φ350 |
| Diamètre de coupure maximal millimètre | Φ360 |
| Longueur de coupe maximale millimètre | 970 |
| Diamètre de trou d'axe millimètre | Φ80 |
| Forme de nez d'axe | A2-8 |
| Puissance de moteur principal (30 minutes/continue) kilowatts | 16/12 |
| Couple de la vitesse Max.output d'axe d'axe r/min/Nm | 50-3000/172 |
| Voyage maximal d'axe des abscisses millimètre | 200 |
| Voyage maximal d'axe des z millimètre | 1050 |
| Vitesse rapide (X/Z-axis) millimètres | 30/30 |
| Diamètre/voyage de douille de contre-pointe millimètre | Φ100/710 |
| Trou de chandelle de douille de contre-pointe Morse | 4# |
| Taille de jambe d'outil millimètre | 25x25 |
| Diamètre de trou d'outil millimètre | Φ40/Φ32/Φ25/Φ20 |
| Plaçant l'exactitude (X/Z/C-axis) millimètres | 0.008/0.010/63" |
| Replaçant l'exactitude (X/Z/C-axis) millimètres | 0.004/0.004/25" |
| Rugosité µm | Ra1.25 um |
| Exactitude d'objet | IT6 |
| Arrondi d'objet millimètre | 0.0025/¢75 |
| Cylindricity d'objet millimètre | 0.010/150 |
| Planness d'objet millimètre | 0.010mm/¢200 |
| Poids maximal d'objet de disque kilogramme | 200 |
| Poids maximal d'objet d'axe kilogramme | 500 |
| Poids de machine kilogramme | 4700 |
| Dimensions hors-tout de machine (LxWxH) millimètres | 3570x1860x1850 (sans convoyeur de puce) |
Avantage de machine
Je rétrécis la structure de commande par courroie V
Directement conduit la rotation d'axe par la poulie, réduisant la perte de puissance de transfert mécanique, commencer rapide et lisse.
II tourelle servo
Il adopte le moteur servo pour conduire l'indexation, qui a la haute précision et la fiabilité élevée, qui peuvent répondre aux exigences de la haute
représentation et changement rapide d'outil.
III l'encodeur intégré d'axe
L'encodeur spécial d'axe décommande le mécanisme synchrone de transmission de ceinture, réduisant effectivement le taux d'échec.
IV alimentation biaxiale
L'axe d'axe des abscisses et de Z sont conduits par le moteur servo et directement reliés à la vis de boule par l'accouplement élastique.
Le rail de guide de roulement est adopté pour les deux rails de guide biaxiaux. Le rail de guide est type équivalent de charge de quatre-direction, avec la haute précision et la grande charge, qui améliore considérablement l'exactitude d'usinage, la vitesse rapide et l'efficacité de production.
