Lieu d'origine:
La Chine
Nom de marque:
HD M&E
Certification:
ISO certification
Numéro de modèle:
TXK20-0 TXK20-1

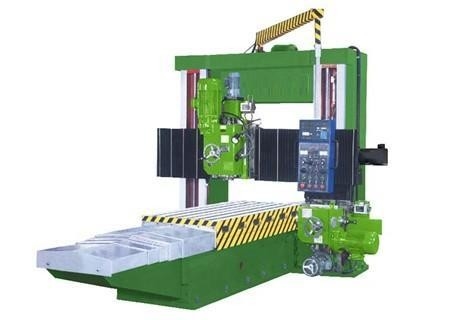

Fraiseuse de TXK20-0 TXK20-1 de grand de commande numérique par ordinateur portique mobile résistant de poutre
1. La fraiseuse de poutre mobile de portique de commande numérique par ordinateur de la série TXK20 est une nouvelle génération des machines-outils de usinage de commande numérique par ordinateur de précision, appropriée à l'outil au carbure en acier à grande vitesse sur le métal ferreux, le métal non ferreux et la partie du traitement de matériel non métallique de l'objet. Peut compléter le plan, la surface de ciel et terre, la surface inclinée, le côté, la classe de cannelure, le sondage, le perçage et d'autres processus du processus le fraisage.

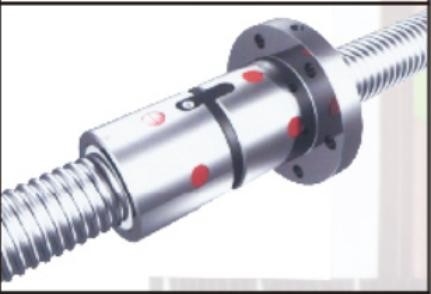

2. Mode de transmission de table de travail : commande de vis de boule d'établi, conduite par le système de servo à C.A. pour réaliser l'ajustement stepless de la vitesse fonctionnante et du positionnement, et pour répéter placer l'exactitude
3. Verrouillage de poutre : La poutre de la série TXK20 est mécaniquement automatiquement verrouillée et réalise le contrôle à chaînes avec le levage de poutre.
4. La commande biaxiale de vis de boule de la tête de fraisage combiné est conduite par un système de servo à C.A. pour réaliser l'ajustement stepless de la vitesse fonctionnante et du positionnement, et l'exactitude du positionnement répété
5. La quantité de fraisage de fraisage latérale d'alimentation de tête est réglable stepless.
6. Toutes les machines-outils sont moulées, traité, réuni par notre société. Les matériaux de moulage sont fonte de la qualité HT250, tout par thermique, vibration et traitement secondaire de temps, pour éliminer entièrement l'effort interne du bâti. Le corps de lit, la colonne et le rail de guide de poutre ont été extinction audio superbe.
Paramètres techniques principaux
| Caractéristiques de machine | TXK20-0 | TXK20-1 | TXK20-2 | TXK20-3 | |
| Distance centrale du rail de guide | millimètre | 500 | 600 | 700 | 800 |
| Longueur de usinage maximum | millimètre | 2000-4000 | 2000-6000 | 3000-6000 | 3000-6000 |
| Largeur de usinage maximum | millimètre | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Hauteur de usinage maximum | millimètre | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Longueur de table de travail | millimètre | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Largeur de table de travail | millimètre | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Poids maximum d'objet | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Vitesse de mouvement de table de travail | mm/min | 30-4000 réglables stepless | 30-4000 réglables stepless | 30-4000 réglables stepless | 30-4000 réglables stepless |
| Puissance de moteur principal | kilowatt | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Puissance d'axe | kilowatt | 7,5 | 7,5 | 7,5 | 7,5 |
| Poids de machine | t | 13-16 | 15-25 | 20-32 | 23-36 |

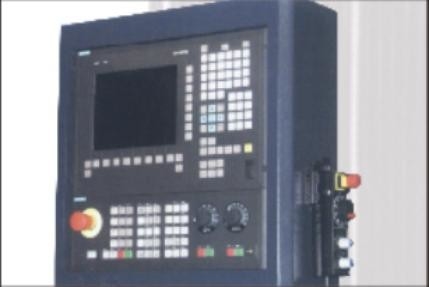

| Système de commande numérique par ordinateur |
Siemens/KND |
Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Affichage numérique | Facultatif | Facultatif | Facultatif | Facultatif | |
| Caractéristiques de machine | TXK20-4 | TXK20-5 | TXK20-6 | |
| Distance centrale du rail de guide | millimètre | 900 | 1000 | 1200 |
| Longueur de usinage maximum | millimètre | 3000-4000 | 3000-4000 | 3000-4000 |
| Largeur de usinage maximum | millimètre | 2000-2500 | 2000-2500 | 2000-2500 |
| Hauteur de usinage maximum | millimètre | 1500 | 1500 | 1500, 1800 |
| Longueur de table de travail | millimètre | 3000-4000 | 3000-4000 | 3000-4000 |
| Largeur de table de travail | millimètre | 1600/2200 | 1600/2200 | 1600/2200 |
| Poids maximum d'objet | t | 8,9 | 10,11 | 10,12 |
| Vitesse de mouvement de table de travail | mm/min | 30-4000 réglables stepless | 30-4000 réglables stepless | 30-4000 réglables stepless |
| Puissance de moteur principal | kilowatt | 13 | 15 | 18,5 |
| Puissance d'axe | kilowatt | 11 | 15 | 15 |
| Poids de machine | t | 29-36 | 35-43 | 41-53 |
| Système de commande numérique par ordinateur | Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Affichage numérique | Facultatif | Facultatif | Facultatif | |
Configurations standard
tête 1.One de fraisage verticale (commande numérique par ordinateur gyroscopique)
2. Une tête de fraisage de côté (facultative entre gauche et droit)
bouclier du plat 3.Steel du corps de lit
4.Bebar, type bouclier d'organe de colonne
Attachements spéciaux
tête de fraisage d'angle de 1,90 degrés
2. Serrure pneumatique d'outil
volant de commande de palpitation d'arrangement de l'outil 3.Microelectronic
