Lieu d'origine:
La Chine
Nom de marque:
HD M&E
Certification:
ISO certification
Numéro de modèle:
TX20-2 TX20-3

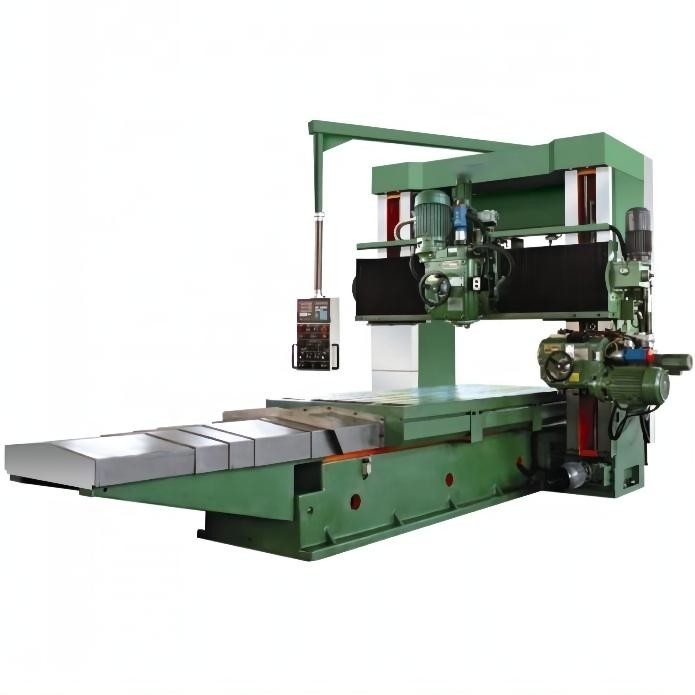

Fraiseuse de portique mobile de poutre de TX20-2 TX20-3 à vendre
1. La fraiseuse en mouvement de poutre de portique de la série TX20 est une nouvelle génération des machines-outils de usinage de précision, appropriée au traitement du métal ferreux, du métal non ferreux et d'un certain objet matériel non métallique d'outil au carbure en acier à grande vitesse. Peut compléter le plan, la surface de ciel et terre, le plan incliné, le côté, la cannelure, le sondage, le perçage et d'autres processus du fraisage le traitement.
2. Toutes les machines-outils sont moulées, traitées et assemblées par notre société. Le matériel de moulage est la fonte HT250 de haute qualité, qui a été préparée par traitement thermique, vibration et traitement secondaire de temps pour éliminer l'effort interne du bâti. Le lit, la colonne et le rail de guide de poutre ont été superaudio éteignant le traitement.
Paramètres techniques principaux
| Caractéristiques de machine | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| Distance centrale du rail de guide | millimètre | 500 | 600 | 700 | 800 |
| Longueur de usinage maximum | millimètre | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Largeur de usinage maximum | millimètre | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Hauteur de usinage maximum | millimètre | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Longueur de table de travail | millimètre | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Largeur de table de travail | millimètre | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Poids maximum d'objet | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Vitesse de mouvement de table de travail | mm/min | 30-4000 réglables stepless | 30-4000 réglables stepless | 30-4000 réglables stepless | 30-4000 réglables stepless |
| Puissance de moteur principal | kilowatt | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Puissance d'axe | kilowatt | 7,5 | 7,5 | 7,5 | 7,5 |
| Poids de machine | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Dimension hors-tout (LxWxH) | millimètre |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |

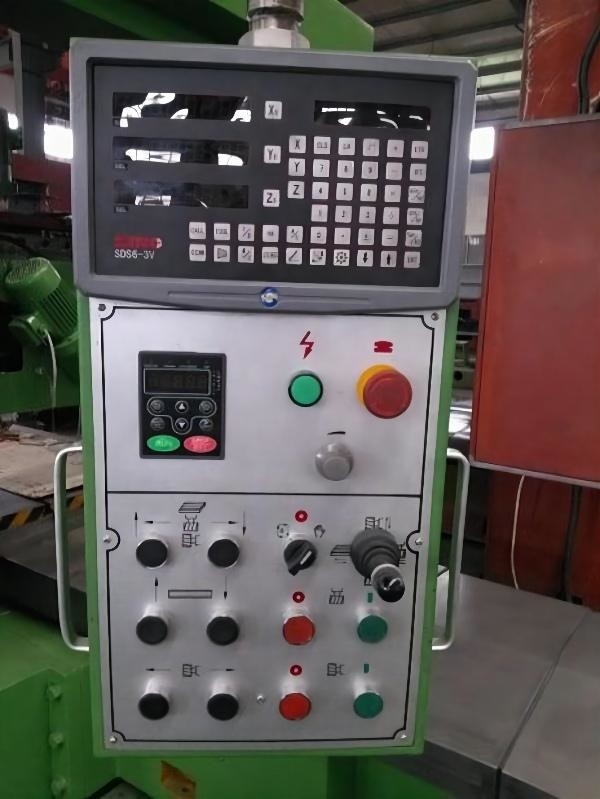

| Affichage numérique | Facultatif | Facultatif | Facultatif | Facultatif | |
| Caractéristiques de machine | TX20-4 | TX20-5 | TX20-6 | |
| Distance centrale du rail de guide | millimètre | 900 | 1000 | 1200 |
| Longueur de usinage maximum | millimètre | 3000-4000 | 3000-4000 | 3000-4000 |
| Largeur de usinage maximum | millimètre | 2000-2500 | 2000-2500 | 2000-2500 |
| Hauteur de usinage maximum | millimètre | 1500 | 1500 | 1500, 1800 |
| Longueur de table de travail | millimètre | 3000-4000 | 3000-4000 | 3000-4000 |
| Largeur de table de travail | millimètre | 1600/2200 | 1600/2200 | 1600/2200 |
| Poids maximum d'objet | t | 8,9 | 10,11 | 10,12 |
| Vitesse de mouvement de table de travail | mm/min | 30-4000 réglables stepless | 30-4000 réglables stepless | 30-4000 réglables stepless |
| Puissance de moteur principal | kilowatt | 13 | 15 | 18,5 |
| Puissance d'axe | kilowatt | 11 | 15 | 15 |
| Poids de machine | t | 29-36 | 35-43 | 41-53 |
| Dimension hors-tout (LxWxH) | millimètre | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| Affichage numérique | Facultatif | Facultatif | Facultatif | |
Configurations standard
tête 1.One de fraisage verticale
2. Une tête de fraisage de côté (facultative entre gauche et droit)
bouclier du plat 3.Steel du corps de lit
4.Bebar, type bouclier d'organe de colonne
Attachements spéciaux
tête de fraisage d'angle de 1,90 degrés
2. Serrure pneumatique d'outil
Emballage et livraison
