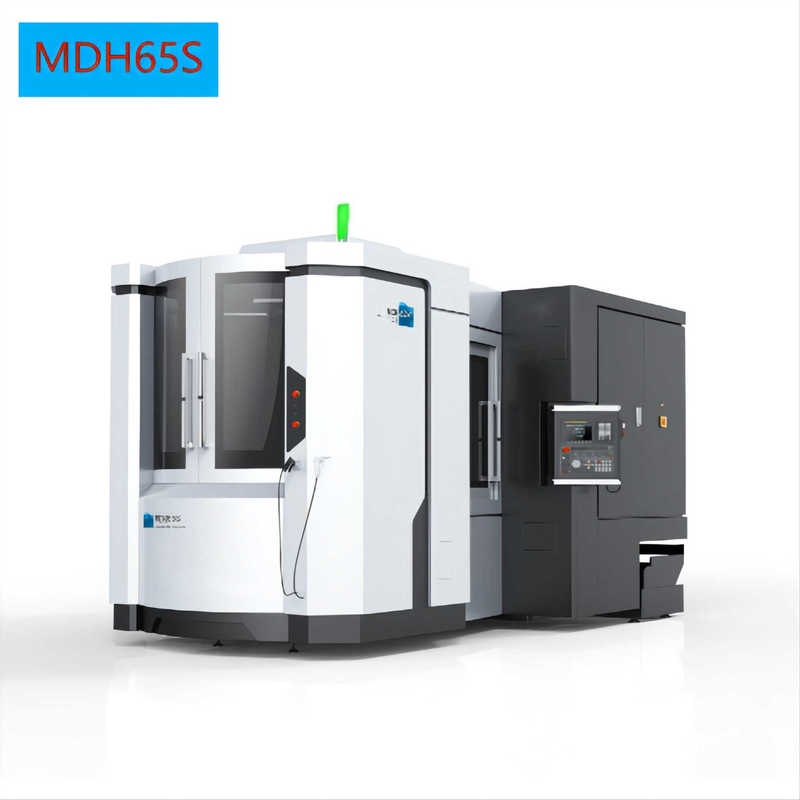

Palette à grande vitesse horizontale MDH65S de centres d'usinage de FANUC double
Détails du produit
| Nom de produit: | Centre d'usinage horizontal de palettes de double de MDH65S | Taille de la table de travail: | 630×630 mm |
|---|---|---|---|
| No. de palette: | 2 | Charge de Max.table: | 800kg |
| Distance de la surface de table pour axer le centre: | 80-830mm | Distance du nez d'axe à ajourner: | 150~950mm |
| Voyage de X/Y/Z: | 780/750/800 millimètre | L×W×H: | 4891*3200*3125mm |
| Mettre en évidence |
Centres d'usinage horizontaux de MDH65S,Centres d'usinage horizontaux de FANUC,Centre d'usinage à grande vitesse de double palette |
||
Description du produit
Machine à grande vitesse horizontale du centre d'usinage FANUC de palettes de double de MDH65S Chine
Images détaillées
| Configurations standard | Configurations facultatives |
| • Axe interne à deux vitesses de transmission | •Plaque tournante LUMINEUSE de commande numérique par ordinateur |
| • Système de refroidissement de cavité de vis | • Pulvérisez le refroidissement |
| •Système automatique de changement d'outil | •Dispositif de refroidissement à haute pression |
| • Convoyeur de puce de vis (les deux côtés) | • Dispositif de refroidissement d'axe |
| •Système de lubrification automatique (axe) | •Dispositif de contrôle thermostatique d'armoire électrique |
| • Tapement rigide | • Convoyeur de puce de levage |
| •Échangeur de chaleur électrique d'armoire | •Dirigeant discordant |
| • Dispositif de refroidissement d'axe | •Dispositif automatique de la puissance- M30 |
| •Dispositif de couverture fermé | |
| • Système de transmission des données RS-232 |
Paramètres techniques principaux
| Modèle de produit | Unité | MDH50 | MDH50A | MDH65S |
| Taille de table de travail (L*W) | millimètre | 500X500 | 500X500 | 630X630 |
| Palette de No.of | 2 | Table simple | 2 | |
| Type de Tableau | Le service informatique choisissent : LUMINEUX | |||
| Indexation de Tableau | INFORMATIQUE (1° X360°) LUMINEUX (0.001° X360°) |
|||
| Tableau indexant le temps | S | 1,7 (90°) | ||
| Temps changeant de palette | S | 6 | - | 6 |
| Charge maximale de table | Kilogramme | 800 | ||
| Voyage de X/Y/Z-axis | millimètre | 780/750/800 | ||
| Type de manière de guide d'axe de X/Y/Z | Voie de guidage linéaire de rouleau | |||
| Distance de la surface de table pour axer le centre | millimètre | 80-830 | ||
| Distance du nez d'axe à ajourner | millimètre | 150-950 | ||
| Traversée rapide d'axe de X/Y/Z | m/min | 54 | ||
| Coupure du taux d'entrée | 1-20000 | |||
| Chandelle d'axe | No.50 (7h24) | |||
| Vitesse maximum d'axe | T/MN | 8000 (axe de moteur) Choisissez : 12000 (axe de moteur) Choisissez : 6000 (réducteur de transmission) |
||
| Puissance de moteur d'axe (Minute Continueous/30) |
kilowatt | 8000rpm : 18.5/22 12000rpm : 25/30 6000rpm : 22/26 |
||
| Capacité de magazine d'outil | T | 40 (choisissez : 60/80/120) | ||
| Type de jambe d'outil | BT50 | |||
| Longueur maximale d'outil | millimètre | 500 | ||
| Poids maximal d'outil | Kilogramme | 25 | ||
| Diamètre maximal d'outil (w/oadjacenttools) | millimètre | Ø115 (Ø270) | ||
| Usinez le temps changeant (les TTT) | 2 | |||
| Axe de X/Y/Z plaçant l'exactitude | 0,008 | |||
| Exactitude de répétabilité d'axe de X/Y/Z | 0,005 | |||
| Contrôleur de commande numérique par ordinateur | FANUC 3li | |||
| Dimensions de machine (LXWXH) | millimètre | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| Poids de machine | Kilogramme | 15000 | 14000 | 15000 |
