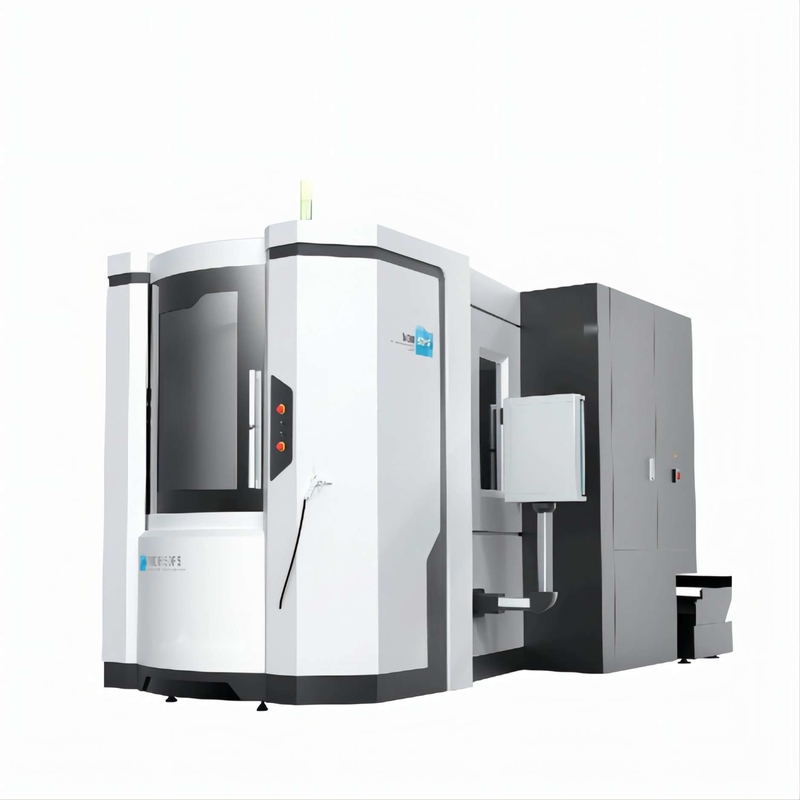

Palette résistante horizontale de double des centres d'usinage MDH 50PS de commande numérique par ordinateur
Détails du produit
| Product name: | MDH50PS double pallets Horizontal Machining Center | Worktable size: | 500×500 mm |
|---|---|---|---|
| No. of pallet: | 2 | Max.table load: | 400kg |
| Distance from table surface to spindle center: | 80-700mm | Distance from spindle nose to table: | 150～860mm |
| X/Y/Z travel: | 630/620/710 mm | L×W×H: | 5952*2522*2771mm |
| Mettre en évidence |
Centres d'usinage horizontaux de commande numérique par ordinateur,Centres d'usinage horizontaux de MDH,Machine horizontale de commande numérique par ordinateur de double palette |
||
Description du produit
Haute vitesse Chine MDH50PS double palettes Centre d'usinage horizontal
Caractéristiques du produit
- La série MDH est un centre d'usinage horizontal CNC idéal pour la production de pièces de travail en forme de boîte et en forme spéciale dans les industries automobile, de construction navale, de moteur et de fabrication générale.
- Cette machine est un produit de haute performance, de haute fiabilité et de haute précision, doté d'une structure compacte et d'une réponse rapide.
- La conception de la broche la rend particulièrement adaptée à la coupe à haute puissance, et l'excellente vis à bille et le système de refroidissement de la broche offrent d'excellentes capacités de fabrication flexible.
- à haute vitesse et à haute puissance;
- Une configuration compacte et une rigidité inégalée;
- contrôle de la circulation aérienne à grande vitesse;
- les véhicules à moteur à grande vitesse;
- être titulaire d'un certificat CE;
- Produits nationaux exempts d'inspection
Configurations
| Configurations standard | Configurations facultatives |
|---|---|
| • Fuseau de transmission interne à deux vitesses | •Tournevis à commande numérique |
| • Système de refroidissement creux à vis | • refroidissement par pulvérisation |
| •Système automatique de changement d'outil | •Unité de refroidissement à haute pression |
| • convoyeur à vis (deux côtés) | • Dispositif de refroidissement par broche |
| •Système de lubrification automatique (fuseau) | •Dispositif de commande thermostatique de l'armoire électrique |
| • Appuyez sur le bouton rigide | • Transporteur de copeaux de levage |
| •Échangeur de chaleur électrique | •Ruleur à grille |
| • Dispositif de refroidissement par broche | •M30 dispositif d'arrêt automatique |
| •Couverture de protection fermée | |
| • Système de transmission de données RS-232 |
Principaux paramètres techniques
| Modèle de produit | Unité | MDH40P | MDH50PS |
|---|---|---|---|
| Taille de la table de travail (L*W) | mm | Pour les appareils électroniques | 500X500 |
| N° de la palette | 2 | ||
| Type de table | Il a choisi: BRT | ||
| Indexation des tableaux | IT (1° X360°) Le nombre de points de contact doit être déterminé en tenant compte de l'intensité de l'eau. | ||
| Temps d'indexation des tableaux | S | 1.9 ((90°) | |
| Temps de changement de palettes | S | 5 | |
| Charge maximale de la table | Poids de la pâte | 400 | |
| Voyage par axe X/Y/Z | mm | 630/620/710 et autres | |
| Type de voie de guidage de l'axe X/Y/Z | Ligne de guidage des rouleaux | ||
| Distance de la surface de la table au centre de la broche | mm | 80 à 700 | |
| Distance entre le nez de la broche et la table | mm | 150 à 860 | |
| Traversement rapide de l'axe X/Y/Z | M/min | 60 | |
| Taux d'alimentation réduit | 1 à 40000 | ||
| Tone de la broche | N°40 (7h24) | ||
| Vitesse maximale de la broche | Rpm | 10000 (direct-drive) Opt:12000 ((Direct-Drive) | |
| Puissance du moteur de broche (Continué/30 min) | kW | Pour les véhicules à moteur à combustion7.5 / 11 Le nombre de tours est le suivant:7.5 / 11 | |
| Capacité du magasin d'outils | T | 40 (Opt:60/80/120) | |
| Type de tige d'outil | NT1 société civile | ||
| Longueur maximale de l'outil | mm | 350 | |
| Poids maximal de l'outil | Poids de la pâte | 8 | |
| Le diamètre maximal de l'outil (par rapport aux outils adjacents) | mm | Ø82(Ø150) | |
| Temps de changement d'outil (T-T) | 1.2 | ||
| Réglage de l'axe X/Y/Z | 0.008 | ||
| Précision de répétabilité de l'axe X/Y/Z | 0.005 | ||
| Autres appareils électroniques | FANUC 3i | ||
| Dimensions de la machine ((LXWXH) | mm | Pour les appareils à commande numérique | Pour les appareils à commande numérique |
| Poids de la machine | Poids de la pâte | 8000 | 8000 |
Questions fréquentes
1. quel est le matériau des pièces?
Il s'agit notamment de l'aluminium, de l'acier, de l'acier inoxydable, de la fonte, du superalliage, du matériau dur, etc.
2Quel est le traitement?
Les machines-outils CNC de ma société, différents modèles ont des caractéristiques différentes, veuillez me contacter pour obtenir des informations détaillées.
3- Comment choisir le besifit pour votre machine?
Si vous avez une demande spéciale pour la configuration de la machine-outil, et le budget est limité, nous pouvons également selon vos besoins de changer la configuration.
Ainsi, veuillez nous fournir votre dessin d'usinage, nous sommes très heureux de concevoir une solution de processus spécifique pour vous et vous recommander un modèle de machine CNC approprié.
4Votre entreprise accepte-t-elle une offre personnalisée? Nous avons un besoin particulier.
Notre société se concentre sur la recherche et la fabrication de machines CNC modulaires. Nous avons une expérience très riche et une forte capacité de recherche et développement de machines-outils.Nous sommes très disposés à vous offrir des équipements hautement efficaces sur mesure tant que vous avez un certain nombre de besoins.
5- Confirmer l' achat
Dans le cas des produits de base, les marchandises doivent être soumises à un contrôle de qualité.
Conditions de paiement: T/T ou LC ou d'autres moyens de nous contacter.
Le paquet est en contreplaqué.
Délai de livraison: dans les 30 à 45 jours ouvrables suivant l'acompte.
6- Des pourboires et autres
Période de garantie: un an.
Si l'emballage extérieur est endommagé, si des fuites se produisent et si les marchandises sont endommagées;
Vérifiez l'intégrité de la liste d'emballage, de la documentation sur le produit et des cartes de garantie;
Examiner le contenu de la liste d'emballage,la quantité de produit à la fois cohérente et accessoires;
Les détails de la machine-outil si elles sont normales, si elles ont la trace de remplacement et de maintenance, si elles ont d'autres effets de l'utilisation du problerm.
Si cela se produit, veuillez prendre des photos et nous contacter immédiatement.
