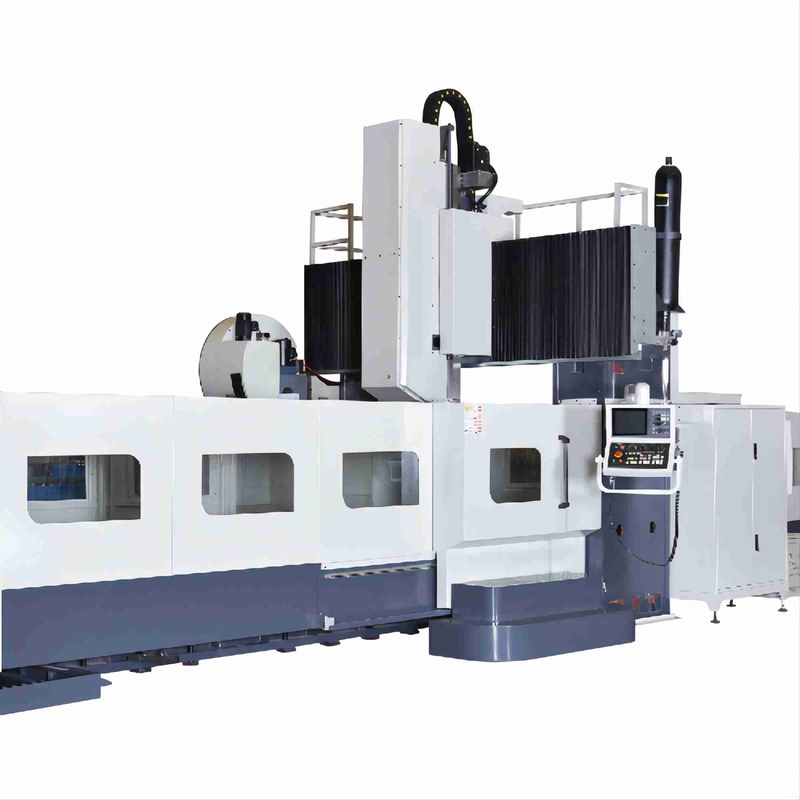

Type centre d'usinage DCMC symétrique Sp2540f de portique de colonne de double

Le centre d'usinage de portique de SP2540F hérite des avantages de la rigidité forte traditionnelle de bâti de machine-outil de portique, structure symétrique, stabilité forte et ainsi de suite, et présente le concept de construction rigide dynamique avancé pour optimiser la conception des pièces mobiles.

Les grands bâtis tels que la table de travail, le lit, la colonne, la poutre et la RAM du centre d'usinage SP2540F de portique sont faits de fonte de haute qualité. La cavité intérieure du bâti est une structure de disposition de composé de nid d'abeilles. La conception est avancée. Tous sont traités avec le vieillissement pour éliminer l'effort interne résiduel et pour faire l'écurie matérielle. Assurez la stabilité de l'exactitude d'usinage d'objet et la vie de la machine-outil. Le portique se compose de poutre transversale et de deux montants, qui sont divisés en trois types : poutre transversale fixe, poutre transversale fixe par le bloc de positionnement et soulevée et abaissée au hasard.

Disposition globale de machine-outil de centre d'usinage de portique de SP2540F pour la structure fixe de cadre de portique de colonne de poutre fixe, principalement composée de lit, table, colonne, poutre, selle, RAM, circuit hydraulique, système de lubrification, système de refroidissement et de filtration, dispositif de retrait de puce, panneau fonctionnant en porte-à-faux et composants de système de contrôle électroniques. Le lit et la table de travail sont faits de sable de haute résistance de fonte et de résine. Le guide d'axe des abscisses adopte la structure de soutènement résistante de guide, la position et le nombre de bloc de glissière de haut-incidence sont raisonnablement arrangés de chaque guide linéaire de rouleau selon le principe mécanique, de sorte que la machine-outil puisse obtenir la rigidité élevée et l'exactitude stable à long terme.
