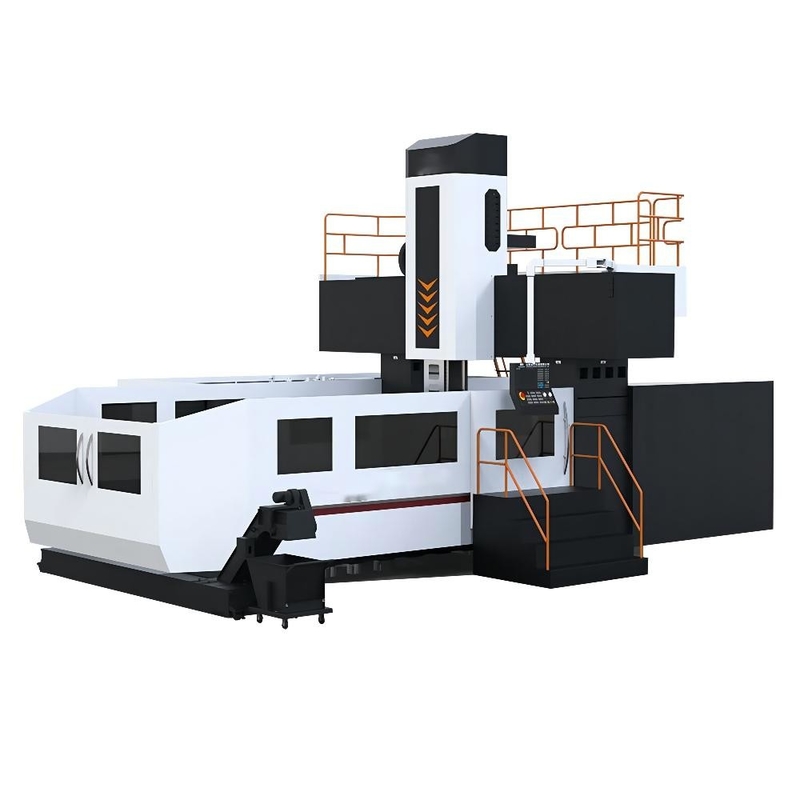

Type coupe lourde verticale DCMC de portique de SP2260F de centre d'usinage
Détails du produit
| Product name: | SP2260F double column machining center | Worktable size: | 6000x2000mm |
|---|---|---|---|
| Longitudinal travel X axis: | 6200mm | Cross travel Y axis: | 2250mm |
| Vertical travel Z axis: | 1000mm | Max.Load bearing of worktable: | 14000kg |
| Max.Spindle speed: | 6000rpm | Distance between two columns: | 2400mm |
| Distance from table surface to spindle nose: | 250-1250mm | T slot size: | 11*22*160mm |
| Mettre en évidence |
Type centre d'usinage vertical de portique de DCMC,Type de coupure lourd centre d'usinage vertical de portique |
||
Description du produit
SP2260F Le centre d'usinage à gantry hérite des avantages d'une forte rigidité, d'une structure symétrique et d'une forte stabilité du cadre de base de la machine-outil à gantry traditionnelle,et introduit un concept de conception rigide dynamique avancée pour optimiser la conception des pièces mobilesLa machine a un couple élevé et de bonnes caractéristiques de réponse rapide, adapté pour l'automobile, moule, aérospatiale, matériel et autres domaines de traitement mécanique.
Le centre d'usinage du portique SP2260F fait référence au centre d'usinage avec l'axe de la broche et la table de travail perpendiculaire à celui-ci.Sillons et autres composantsSelon le portique, il peut être divisé en type de poutre fixe, type de poutre mobile et type de colonne mobile.
SP2260F Centre d'usinage de gantry machine-outil disposition générale pour poutre fixe structure de cadre de gantry à colonne fixe, principalement composé de lit, banc de travail, colonne, poutre, selle, bélier, système hydraulique,système de lubrification, système de refroidissement et de filtration, dispositif d'élimination des copeaux, panneau de commande en porte-à-faux et composants du système de commande électronique.Le moteur principal est relié à l'arbre principal par un coupleur à haute rigiditéL'arbre principal est fabriqué en acier allié de haute qualité, carboné et nitrogène.et est équipé du système de refroidissement à température constante de la broche.
- avec une puissance de sortie supérieure à 50 W
- refroidisseur d'huile à broche, écumeur d'huile à disque, 10 ans gratuit
- frein à pieds, échelle
| Nom de l'article | Unité | Les pièces détachées | Pour les appareils à combustion |
|---|---|---|---|
| Voyage par axe X | mm | 6200 | 4200 |
| Voyage par axe Y | mm | 2250 | 2900 |
| Voyage par axe Z | mm | 1000 | 1000 |
| Distance de la surface de la table à nez à broche | mm | 250 à 1250 | 250 à 1250 |
| Distance de la surface de la table à le sol | mm | 795 | 855 |
| Distance entre deux colonnes | mm | 2400 | 3000 |
| Longueur de la table de travail | mm | 6000 | 4000 |
| Largeur de la table de travail | mm | 2000 | 2500 |
| Max. support de chargement de la table | en kg | 14000 | 16000 |
| Taille de la fente T | mm | 11*22*160 | 11*28*200 |
| Taille du bélier carré | mm | 400 x 400 | 400 x 400 |
| Puissance du moteur principal | kW | 30/37 | 30/37 |
| Vitesse du fuseau | Rpm | 6000 | 6000 |
| Le couple de la broche | Nm | 1000 | 1000 |
| Tone de la broche | # | 50 | 50 |
| Force de serrage des outils | kgf | 1800 ± 10% | 1800 ± 10% |
| La vitesse d'alimentation rapide ((X/Y/Z) | M/min | Je suis désolé. | Je suis désolé. |
| Poids de la machine | T | 40 | 38 |
Points forts du produit
