Haute colonne de double du centre d'usinage SP2240F Dcmc de portique de rigidité
Détails du produit
| Nom de produit: | Centre d'usinage de colonne de double de SP2240F Dcmc | Taille de table de travail: | 4000x2000mm |
|---|---|---|---|
| Axe des abscisses longitudinal de voyage: | 4200mm | Axe des ordonnées croisé de voyage: | 2250mm |
| Axe vertical du voyage Z: | 1000mm | Maximum porteur de la table de travail: | 12000kg |
| Vitesse de Max.Spindle: | 6000rpm | Distance entre deux colonnes: | 2400mm |
| Distance de la surface de table pour axer le nez: | 250-1250mm | Taille de fente de T: | 11*22*160mm |
| Mettre en évidence |
Centre d'usinage de haut portique de rigidité,Centre d'usinage de portique de SP2240F,Centre d'usinage de colonne de double de Dcmc |
||
Description du produit

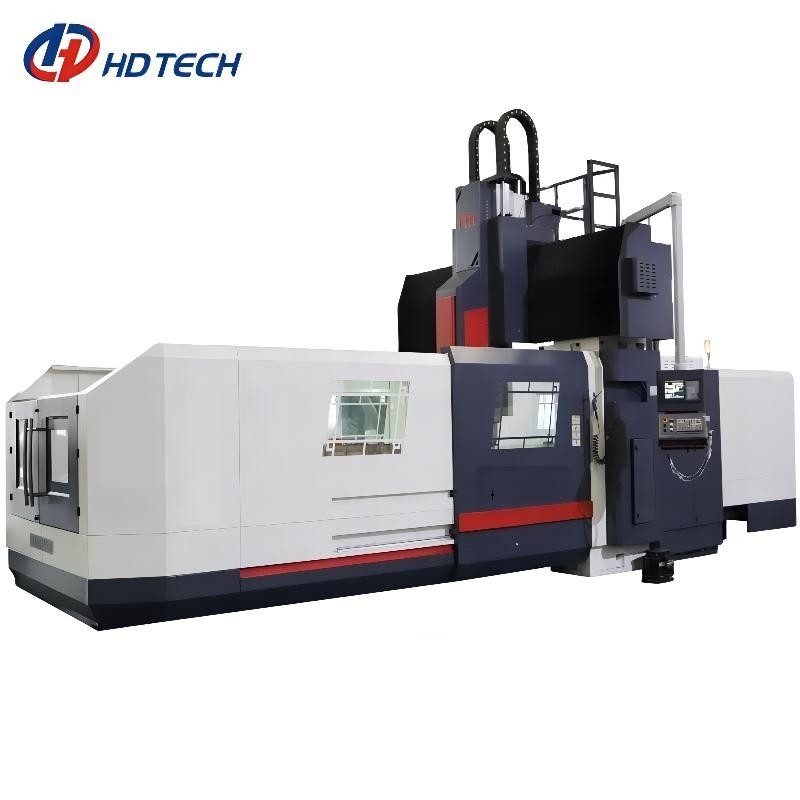

CENTRE D'USINAGE de haute de la rigidité SP2240F DCMC COLONNE de DOUBLE
Affichage de produit
Le centre d'usinage de portique de SP2240F hérite des avantages de la rigidité forte traditionnelle de bâti de machine-outil de portique, structure symétrique, stabilité forte et ainsi de suite, et présente le concept de construction rigide dynamique avancé pour optimiser la conception des pièces mobiles. La machine a le couple élevé et bonnes les caractéristiques de réponse rapides, appropriés à l'automobile, au moule, à l'espace, au matériel et à d'autres champs de traitement mécanique.
Le centre d'usinage SP2240F de portique est une perpendiculaire d'installation de centre d'usinage à l'axe d'axe et à la table de travail. Il se compose de poutre supérieure et de double colonne, avec une poutre transversale au milieu. Il est particulièrement approprié à traiter de grands objets et objets avec des formes complexes, et il est maintenant de plus en plus très utilisé.
Disposition globale de machine-outil de centre d'usinage de portique de SP2240F pour la structure fixe de cadre de portique de colonne de poutre fixe, principalement composée de lit, établi, colonne, poutre, selle, RAM, circuit hydraulique, système de lubrification, système de refroidissement et de filtration, dispositif de retrait de puce, panneau fonctionnant en porte-à-faux et composants de système de contrôle électroniques. Le lit et la table de travail sont faits de sable de haute résistance de fonte et de résine. Le guide d'axe des abscisses adopte la structure de soutènement résistante de guide, la position et le nombre de bloc de glissière de haut-incidence sont raisonnablement arrangés de chaque guide linéaire de rouleau selon le principe mécanique, de sorte que la machine-outil puisse obtenir la rigidité élevée et l'exactitude stable à long terme.
Accessoires standard
doubles convoyeurs de puce à vis, un type à chaînes convoyeur de puce
réfrigérant à huile d'axe, écumoire d'huile de disque, réducteur libre du mainlenance 10years
frein de pied, échelle
Paramètres techniques principaux
| Article | Unité | SP2230F | SP2240F |
| Voyage d'axe des abscisses | millimètre | 3200 | 4200 |
| Voyage d'axe des ordonnées | millimètre | 2250 | 2250 |
| Voyage d'axe de Z | millimètre | 1000 | 1000 |
| Distance de la surface de table à nez d'axe |
millimètre | 250-1250 | 250-1250 |
| Distance de la surface de table à la terre |
millimètre | 795 | 795 |
| Distance entre deux colonnes | millimètre | 2400 | 2400 |
| Longueur de table de travail | millimètre | 3000 | 4000 |
| Largeur de table de travail | millimètre | 2000 | 2000 |
| Incidence de chargement maximale de table | kilogramme | 10000 | 12000 |
| Taille de fente de T | millimètre | 11*22*160 | 11*22*160 |
| Taille carrée de RAM | millimètre | 400x400 | 400x400 |
| Puissance de moteur principal | kilowatt | 30/37 | 30/37 |
| Vitesse d'axe | T/MN | 6000 | 6000 |
| Couple d'axe | Nanomètre | 1000 | 1000 |
| Chandelle d'axe | # | 50 | 50 |
| Usinez maintenir la force | kgf | 1800±10% | 1800±10% |
| Vitesse d'alimentation rapide (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Poids de machine | T | 36 | 37 |
