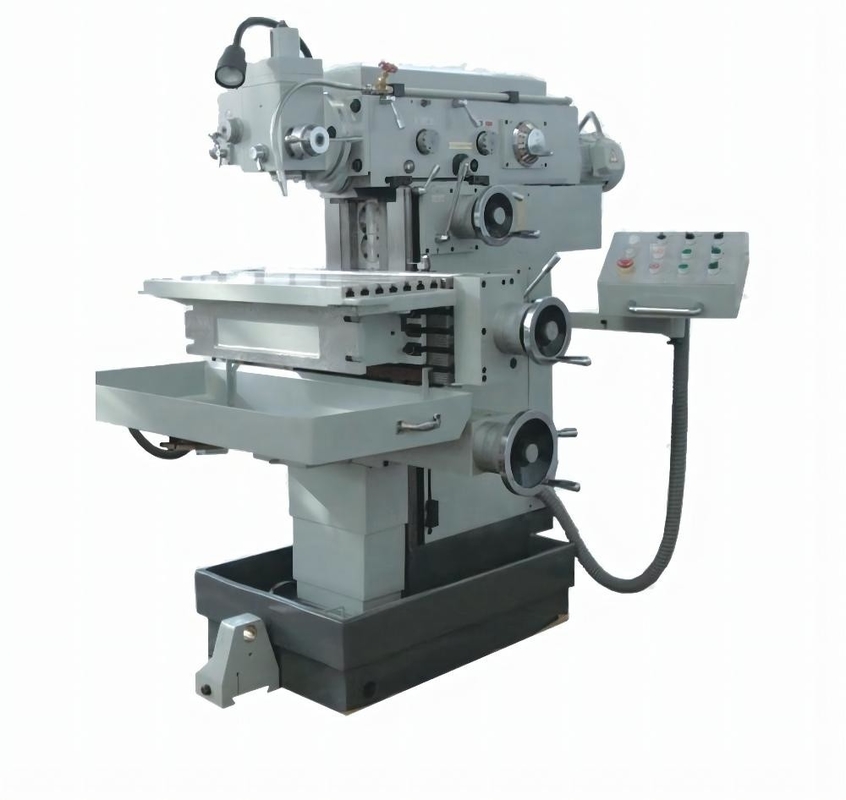

Type rotatoire X6242 universel de genou de Ram Turning And Milling Machine de tête
Détails du produit
| Nom de produit: | Fraiseuse de type genou de la tête X6242 rotatoire universelle | Taille de table de travail: | 420x1800mm |
|---|---|---|---|
| Fentes de T (N×W×D): | 3×18×90 millimètre | Maximum porteur de la table de travail: | 800 kilogrammes |
| Voyage longitudinal (manuel/puissance) X: | 1200/1180 millimètre | Voyage croisé (manuel/puissance) Y: | 360/350 millimètre |
| voyage vertical (manuel/puissance) Z: | 470/450 millimètre | Puissance de moteur principal: | 11 kilowatts |
| Puissance principale de fraisage verticale de moteur: | 3Kw | Dimension de machine: | 2522×2262×2210mm |
| Mettre en évidence |
Fraiseuse de rotation et de tête rotatoire,Fraiseuse de rotation et universelle,X6242 Ram Milling Machine |
||
Description du produit
Fraiseuse de rotation et de RAM de type genou de la tête X6242 rotatoire universelle à vendre
Présentation de produit
La fraiseuse de type genou de la tête X6242 rotatoire universelle est basée sur X6142 avec une addition de réducteur de transmission overarm et drived par un moteur distinct pour améliorer la représentation de la machine. Comme fraiseuse universelle avec la fonction de base de la fraiseuse et de lui peut être installé avec une tête le fraisage rotatoire universelle sur overarm pour travailler en tant que fraiseuse verticale. La douille d'axe peut abaisser et à coopérer avec le mouvement de table de travail et forer également, tapant et finir ennuyer même le trou incliné de perceuse. Deux axes drived séparément et verrouillé inter.
Configuration de produit
| Specifictions principaux |
Unité |
X6232B | X6242 |
| Taille de table de travail | millimètre | 320×1320 | 420×1800 |
| Fentes de T (N×W×D) | millimètre | 3×18×80 | 3×18×90 |
| Maximum porteur de la table de travail | Kilogramme | 500 | 800 |
|
Voyage longitudinal (Manuel/puissance) X |
millimètre | 800/780 | 1200/1180 |
| Voyage croisé (puissance manuelle) Y | millimètre | 300/280 | 360/350 |
|
voyage vertical (Manuel/puissance) Z |
millimètre | 410/400 | 470/450 |
| Angle de Max.rotary de table de travail | ±45° | ±45° | |
|
Fraisage horizontal chandelle d'axe |
7h24 : 00/ISO50# | 7h24 : 00/ISO50# | |
|
Fraisage horizontal diamètre de trou d'axe |
millimètre | Φ29 | Ø29 |
| Distance de visage de fraisage horizontal d'axe à la table de travail |
millimètre |
30 | 440 |
30 | 500 |
| Distance du centre de fraisage horizontal d'axe à armer |
millimètre |
155 |
201 |
| Axe de fraisage horizontal soutenant le diamètre |
millimètre |
Ф100 |
Ф100 |
|
Fraisage vertical diamètre de trou d'axe |
7h24 /ISO40# | 7h24 /ISO40# | |
|
Fraisage vertical chandelle d'axe |
millimètre | Ф20 | Ф20 |
| Distance de visage vertical d'axe au centre horizontal d'axe |
millimètre |
15 | 95 |
60 | 140 |
| Diamètre vertical d'incidence d'axe | millimètre | Ф95 | Ф95 |
| Distance du mouvement vertical d'axe | millimètre | 80 | 80 |
| Angle rotatoire de tête de fraisage universelle | 360° | 360° |
| Étapes horizontales de vitesse d'axe | étapes | 18 | 18 |
| Gamme de vitesse horizontale d'axe | T/MN | 30 | 1500 | 30 | 1500 |
| Étapes verticales de vitesse d'axe | étapes | 12 | 12 |
|
Vitesse verticale d'axe gamme |
T/MN | 52 | 1400 | 52 | 1400 |
| Étapes de vitesse d'alimentation | étapes | 18 | 18 |
| Gamme de vitesse d'alimentation : X longitudinal | mm/min | 15 | 750 | 22 | 1100 |
| Croix Y | mm/min | 15 | 750 | 22 | 1100 |
| Z vertical | mm/min | 5,7 | 280 | 8,3 | 410 |
| Gamme de vitesse rapide d'alimentation : X longitudinal | mm/min | 2250 | 2400 |
| Croix Y | mm/min | 2250 | 2400 |
| Z vertical | mm/min | 844 | 900 |
| Puissance de moteur principal | Kilowatt | 7,5 | 11 |
| Vitesse tournante de moteur principal | T/MN | 960 | 960 |
| Puissance de moteur d'alimentation | Kilowatt | 1,5 | 3 |
|
Rotation de moteur d'alimentation vitesse |
T/MN | 960 | 1420 |
| Puissance de pompe à réfrigérant | Kilowatt | 0,12 | 0,12 |
|
Rotation de pompe à réfrigérant vitesse |
L/min | 2760 | 2760 |
| Puissance principale de fraisage verticale de moteur | Kilowatt | 3 | 3 |
| Vitesse tournante de fraisage verticale de tête | T/MN | 1420 | 1420 |
| Dimension de machine | millimètre |
2327×1792 ×2000 |
2522×2262 ×2210 |
| Poids de machine | Kilogramme | 3500 | 5300 |
Emballage de produit
