Lieu d'origine:
La Chine
Nom de marque:
HD M&E
Certification:
ISO certification
Numéro de modèle:
X6232B
Vidéo

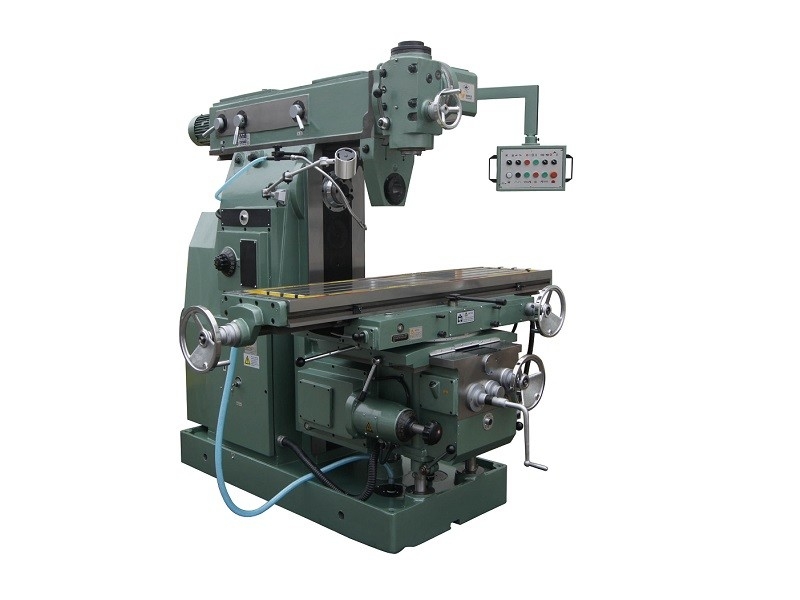

Fraiseuse de type genou de tête rotatoire universelle élevée de la rigidité X6232B
Présentation de produit
La fraiseuse de type genou de tête rotatoire universelle de X6232B est basée sur X6142 avec une addition de réducteur de transmission overarm et drived par un moteur distinct pour améliorer la représentation de la machine. Comme fraiseuse universelle avec la fonction de base de la fraiseuse et de lui peut être installé avec une tête le fraisage rotatoire universelle sur overarm pour travailler en tant que fraiseuse verticale. La douille d'axe peut abaisser et à coopérer avec le mouvement de table de travail et forer également, tapant et finir ennuyer même le trou incliné de perceuse. Deux axes drived séparément et verrouillé inter.
Monté avec le visage, les coupeurs de fraisage cylindrique, latéraux, biseautés et formés, foreuse, coupeurs ennuyeux, cette fraiseuse de tête rotatoire universelle convient pour traiter la surface plane différente, les fentes inclinded de surface, les trous et les vitesses sur l'objet divers. Équipé des accessoires facultatifs, tels que la tête de division et la table rotatoire, la machine peut s'appliquer au traitement souple. Avec la rigidité élevée, l'exactitude et l'efficacité, X6242B est une machine-outil d'idée pour l'usinage, l'entretien et toolmaking.
Configuration de produit
| Specifictions principaux |
Unité |
X6232B | X6242 |
| Taille de table de travail | millimètre | 320×1320 | 420×1800 |
| Fentes de T (N×W×D) | millimètre | 3×18×80 | 3×18×90 |
| Maximum porteur de la table de travail | Kilogramme | 500 | 800 |
|
Voyage longitudinal (Manuel/puissance) X |
millimètre | 800/780 | 1200/1180 |
| Voyage croisé (puissance manuelle) Y | millimètre | 300/280 | 360/350 |
|
voyage vertical (Manuel/puissance) Z |
millimètre | 410/400 | 470/450 |
| Angle de Max.rotary de table de travail | ±45° | ±45° | |
|
Fraisage horizontal chandelle d'axe |
7h24 : 00/ISO50# | 7h24 : 00/ISO50# | |
|
Fraisage horizontal diamètre de trou d'axe |
millimètre | Φ29 | Ø29 |
| Distance de visage de fraisage horizontal d'axe à la table de travail |
millimètre |
30 | 440 |
30 | 500 |
| Distance du centre de fraisage horizontal d'axe à armer |
millimètre |
155 |
201 |
| Axe de fraisage horizontal soutenant le diamètre |
millimètre |
Ф100 |
Ф100 |
|
Fraisage vertical diamètre de trou d'axe |
7h24 /ISO40# | 7h24 /ISO40# | |
|
Fraisage vertical chandelle d'axe |
millimètre | Ф20 | Ф20 |
| Distance de visage vertical d'axe au centre horizontal d'axe |
millimètre |
15 | 95 |
60 | 140 |
| Diamètre vertical d'incidence d'axe | millimètre | Ф95 | Ф95 |
| Distance du mouvement vertical d'axe | millimètre | 80 | 80 |
| Angle rotatoire de tête de fraisage universelle | 360° | 360° |
| Étapes horizontales de vitesse d'axe | étapes | 18 | 18 |
| Gamme de vitesse horizontale d'axe | T/MN | 30 | 1500 | 30 | 1500 |
| Étapes verticales de vitesse d'axe | étapes | 12 | 12 |
|
Vitesse verticale d'axe gamme |
T/MN | 52 | 1400 | 52 | 1400 |
| Étapes de vitesse d'alimentation | étapes | 18 | 18 |
| Gamme de vitesse d'alimentation : X longitudinal | mm/min | 15 | 750 | 22 | 1100 |
| Croix Y | mm/min | 15 | 750 | 22 | 1100 |
| Z vertical | mm/min | 5,7 | 280 | 8,3 | 410 |
| Gamme de vitesse rapide d'alimentation : X longitudinal | mm/min | 2250 | 2400 |
| Croix Y | mm/min | 2250 | 2400 |
| Z vertical | mm/min | 844 | 900 |
| Puissance de moteur principal | Kilowatt | 7,5 | 11 |
| Vitesse tournante de moteur principal | T/MN | 960 | 960 |
| Puissance de moteur d'alimentation | Kilowatt | 1,5 | 3 |
|
Rotation de moteur d'alimentation vitesse |
T/MN | 960 | 1420 |
| Puissance de pompe à réfrigérant | Kilowatt | 0,12 | 0,12 |
|
Rotation de pompe à réfrigérant vitesse |
L/min | 2760 | 2760 |
| Puissance principale de fraisage verticale de moteur | Kilowatt | 3 | 3 |
| Vitesse tournante de fraisage verticale de tête | T/MN | 1420 | 1420 |
| Dimension de machine | millimètre |
2327×1792 ×2000 |
2522×2262 ×2210 |
| Poids de machine | Kilogramme | 3500 | 5300 |
FAQ
Q1 : Combien de temps garantissez la période offrez-vous ?
A1 : Garantie de 12 mois après machine à bord.
Q2 : Quels services sont disponibles au cours de la période de garantie ?
A2 : Pièces de remplacement libres disponibles dans la garantie Period.cost-value remplaçant des pièces disponibles au delà de l'action et de la réponse de la garantie Period.quick pour les questions techniques à tout moment.
Q3 : Pouvez-vous fournir la formation pour des machines de commande numérique par ordinateur d'opération ?
A3 : Oui, formation libre dans notre usine ou ingénieur Overseas Service Available comme besoins des clients (coût relatif été à la charge du client.
Q4 : Pouvez-vous fournir la machine adaptée aux besoins du client ou la machine de but spécial ?
A4 : Oui, nous fournissons différentes sortes traitant des solutions pour des clients, afin de répondre à différentes exigences.
Q5 : Pouvons-nous visiter votre usine avant ordre ?
A5 : Sûrs, nous accueil chaleureux vous pour visiter notre usine à tout moment. Plus vous nous connaissez, plus vous nous faites confiance ! Ainsi vous pouvez reposer assurément sur nos produits de qualité et nos meilleurs services.
