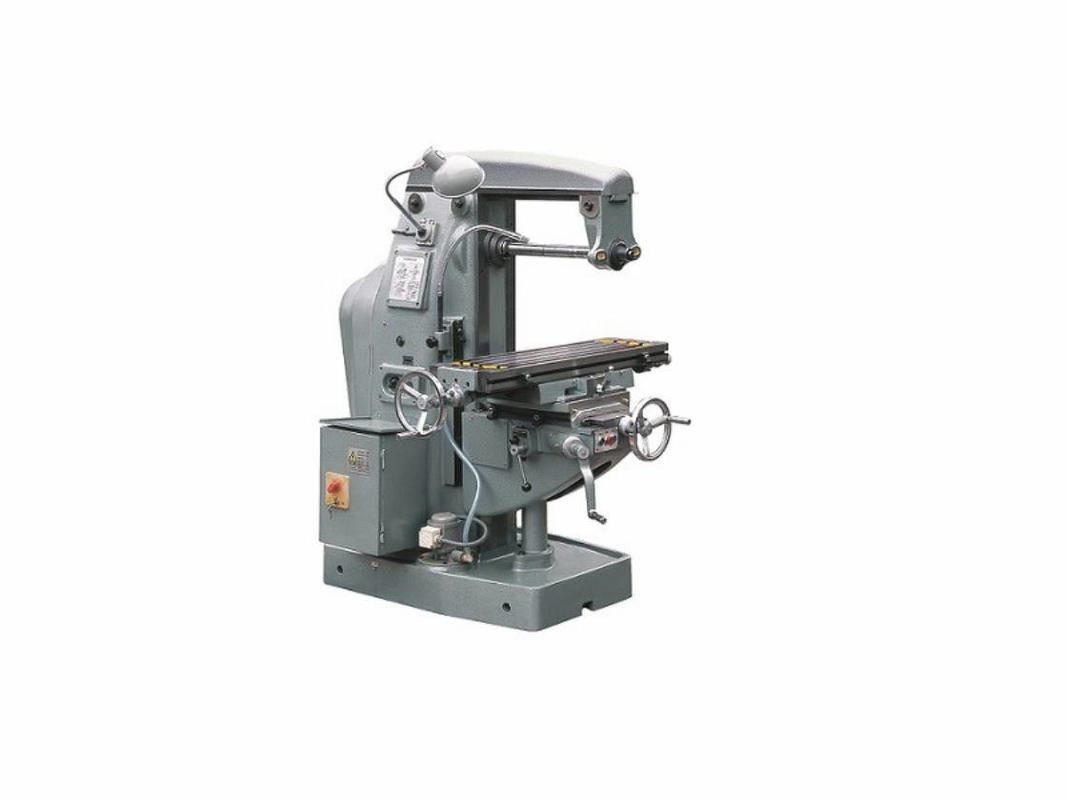

Machine de fraisage d'outils universelle 2,4 kW Machine de découpe de métaux de type genou
Détails du produit
| Nom du produit: | Machine de fraisage universelle de type genou 57-3D | Taille de la table de travail: | 250 x 900 mm |
|---|---|---|---|
| T-slots ((N×W×D): | 3 × 14 × 54 mm | Max. support de charge de la table de travail: | 200 kg |
| Voyage longitudinal (manuel/puissance) X: | 480 millimètres | Voyage croisé (manuel/électrique) Y: | 165 millimètres |
| Voie verticale (manuel/puissance) Z: | 300 mm | Puissance du moteur principal: | 2/2.4 kW |
| Dimension de la machine: | Pour les pièces détachées: | Poids de la machine: | 1100 kilogrammes |
| Mettre en évidence |
machine à fraisage à outils universels,Machines à fraisage à outils universels de type genou,2Machine de découpe de métaux de.4 kW |
||
Description du produit
Machines de fraisage universelles à genou, machines générales de découpe de métaux
Présentation du produit
La fraiseuse universelle de type genou 57-3D est une machine à usage général qui peut être utilisée dans une large gamme.la machine est adaptée au traitement à platLa machine est équipée d'accessoires optionnels, tels que la tête de fraisage verticale et la tête de fraisage, et peut être utilisée pour un traitement polyvalent..Avec une rigidité, une précision et une efficacité élevées, il s'agit d'une machine-outil idéale pour l'usinage, l'entretien, l'instrumentation, les matrices et les moules.
La table de travail peut tourner de ± 45° et s'appliquer à l'alimentation automatique et rapide.
Les voies de glissement durcies et moulées assurent une grande précision.
Grâce à sa puissance moteur élevée et à une large plage de vitesses, la machine s'adapte à la coupe à grande vitesse lors de l'utilisation de coupeuses d'alliages durs.
Système de refroidissement et de lubrification complet.
L'équipement du DRO est facultatif.
Configuration du produit
| Nom de l'article | Unité | 57-3D | X6130C | Le numéro de série |
| Taille de la table de travail | mm | 250 x 900 | 300x1250 | 320 x 1320 |
| T-slots (N × W × D) | mm | 3 × 14 × 54 | 3 × 14 × 63 | 3 × 18 × 80 |
| Max. support de charge de la table de travail | Poids de la pâte | 200 | 250 | 500 |
| Voyage longitudinal (manuel/puissance) X | mm | 480 | 800 | 800/780 |
| Voyage croisé (manuel/électrique) Y | mm | 165 | 235 | 300/280 |
| Voie verticale (manuel/puissance) Z | mm | 300 | 440 | 410/400 |
| Max. angle de rotation de la table de travail | ± 45° | ± 45° | ± 45° | |
| Diamètre de l'arbre | mm | Φ22 Ø27 | Φ22 Ø27 | Le numéro de série |
| Distance du centre de la broche au bras | mm | 160 | 162 | 155 |
| Distance entre le centre de la table et la voie verticale de guidage | mm | 205-370 | 190 à 420 | 235 à 535 |
| Distance entre le centre de la broche et la surface de la table de travail | mm | 60 à 360 | 30 à 470 | 40 à 440 |
| Conicité du trou du fuseau | Je vous en prie. | 7Je ne veux pas.40 | 7Je ne veux pas.50 | |
| Étapes de vitesse de la broche | étapes | 12 | 12 | 18 |
| Plage de vitesse de la broche | R/min | 32 à 1250 | 35 à 1600 | 30 à 1500 |
| Étapes de vitesse d'alimentation | étapes | 12 | 12 | 18 |
| Plage de vitesse d'alimentation (X/Y/Z) | mm/min | 5.6 ¢ 181 11.3 366 4.5 ¢ 146. Je vous en prie.2 |
15 ¢ 800 15 ¢ 800 6 ¢ 270 |
15 ¢ 750 15 ¢ 750 5.7 ¢ 280 |
| Plage de vitesse d'alimentation rapide (X/Y/Z) | mm/min | / | Les produits de la catégorie 2 | 2250/2250/844 |
| Puissance du moteur principal | Le kW | Deux et demi.4 | 4 | 7.5 |
| Puissance moteur d'alimentation | Le kW | / | 0.75 | 1.5 |
| Dimension de la machine | mm | Les États membres | 1650/1540/1720 | Les États membres doivent: |
| Dimension du colis | mm | 1330/1430/1930 | 1650/1570/2160 | Le numéro d'immatriculation est le numéro de la compagnie. |
| Poids de la machine | en kg | 1100 | 1750 | 2850 |
| Voltage/fréquence | V/Hz | 380 à 50 | 380 à 50 | 380 à 50 |
Points forts du produit
