Lieu d'origine:
La Chine
Nom de marque:
HD M&E
Certification:
ISO certification
Numéro de modèle:
XK6042
Vidéo

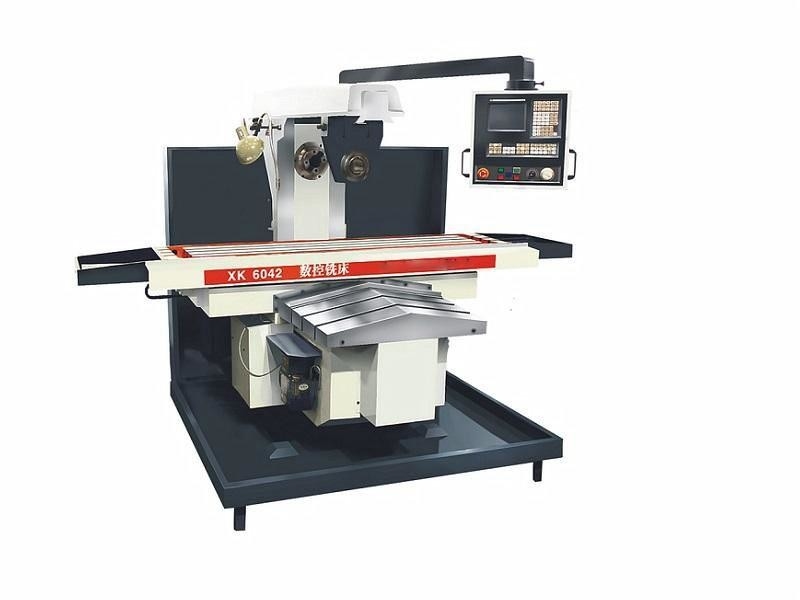

FRAISEUSE de type genou de commande numérique par ordinateur de la fraiseuse XK6042 de haute précision
Présentation de produit
Cette machine est une fraiseuse de type genou horizontale de commande numérique par ordinateur avec la rigidité structurelle élevée et la stabilité précise. Équipé d'un système performant de commande numérique par ordinateur, elle peut réaliser l'alimentation coordonnée de z de X, de Y et. La machine-outil a des fonctions complètes, le niveau élevé d'automation, l'opération simple et la représentation fiable.
Cette machine-outil convient à la d'une seule pièce et à la production en série de diverses parties avec des formes complexes et des conditions de haute précision, telles que des cames, des prototypes, le profilage, des cannelures en forme d'arc, etc. Elle est très utilisée dans diverses industries de l'usinage.
Configuration de produit
| Article | Unité | XK6045 | XK6042 |
| Taille de table de travail | millimètre | 450×1800 | 420×1800 |
| Fente de T (N×W×D) | millimètre | 5×18×80 | 3×18×100 |
| Maximum porteur de la table de travail | Kilogramme | 750 | 750 |
| Voyage de Longitudianl de table de travail (axe des abscisses) | millimètre | 1100 | 1100 |
| Voyage croisé de table de travail (Axe des ordonnées) |
millimètre | 350 | 400 |
| Voyage vertical de table de travail (Axe de Z) |
millimètre | 375 | 375 |
| Chandelle de trou d'axe | 7h24 No.50 | 7h24 No.50 | |
| Diamètre d'axe | millimètre | Φ50 | Φ50 |
| Voyage maximal de cannette d'axe | millimètre | / | / |
| Distance d'extrémité d'axe à la surface de table de travail | millimètre | 95 | 465 | 125 | 500 |
| (centre d'axe) | (centre d'axe) | ||
| Distance de la voie de guidage verticale pour axer le centre | millimètre | / | / |
| Distance de voie de guidage verticale au centre de worktalbe | millimètre | 304 | 654 | 350 | 750 |
| Distance d'axe centre à armer |
millimètre | 182 | 200 |
| Étapes de vitesse d'axe | strps | 20 | 18 |
| Gamme de vitesse d'axe | r/min | 18 | 1400 | 30 | 1500 |
| Puissance de moteur principal | Kilowatt | 11 | 11 |
| Vitesse tournante de moteur principal | r/min | 1460 | 960 |
| Gamme de vitesse d'alimentation : X/Y/Z longitudinal |
mm/min | 5 | 2000 | 5 | 2000 |
| mm/min | 5 | 2000 | 5 | 2000 | |
| mm/min | 5 | 1000 | 5 | 1000 | |
| Gamme de vitesse rapide d'alimentation : X longitudinal | mm/min | 4000 | 4000 |
| Croix Y | mm/min | 3000 | 3000 |
| Z vertical | mm/min | 2000 | 2000 |
| Positionnement de l'exactitude | millimètre | 0.025/300 | 0.025/300 |
| Replacement de l'exactitude | millimètre | 0,015 | 0,015 |
| Dimension de machine | millimètre | 2250×2260×2047 | 2500×2600×2047 |
| Poids de machine | Kilogramme | 5500 | 5100 |
