Qualité 26 - machine de rotation de tour en métal de 1700 t/mn CDS6166C CDS6266C pour le métal ouvré usine
<
Qualité 26 - machine de rotation de tour en métal de 1700 t/mn CDS6166C CDS6266C pour le métal ouvré usine
Qualité 26 - machine de rotation de tour en métal de 1700 t/mn CDS6166C CDS6266C pour le métal ouvré usine
>

26 - machine de rotation de tour en métal de 1700 t/mn CDS6166C CDS6266C pour le métal ouvré

Numéro de modèle: CDS6166C/CDS6266C
Lieu d'origine: La Chine
Attestation: CE ISO
Quantité minimum de commande: 1 ensemble
Prix: Négociable
Capacité d'approvisionnement: 50 ensembles par mois

Détails du produit


Nom de produit: Machine horizontale de tour de CDS6166C/CDS6266C Diamètre maximal d'oscillation au-dessus de lit: Ø660mm
Diamètre de Max.swing au-dessus de glissière croisée: Ø440mm Diamètre de Max.swing dans l'espace: —/Ø870mm
Longueur maximale d'objet: 750/1000/1500/2000/3000mm Longueur de coupe maximale: 700/950/1450/1950/2950mm
Trou d'axe: Ø105 (barre permise diameter≤Ø103) millimètre Gammes de vitesse d'axe: 26-1700 (16 vitesses) T/MN
Puissance de moteur d'axe: 7,5 (10 HP) kilowatts Diamètre de cannette de contre-pointe: Ø75mm
Mettre en évidence

Tour de rotation en métal de 1700 t/mn

,

Tour de rotation en métal de CDS6166C

,

Machine de tour de CDS6266C pour le métal ouvré

Description du produit

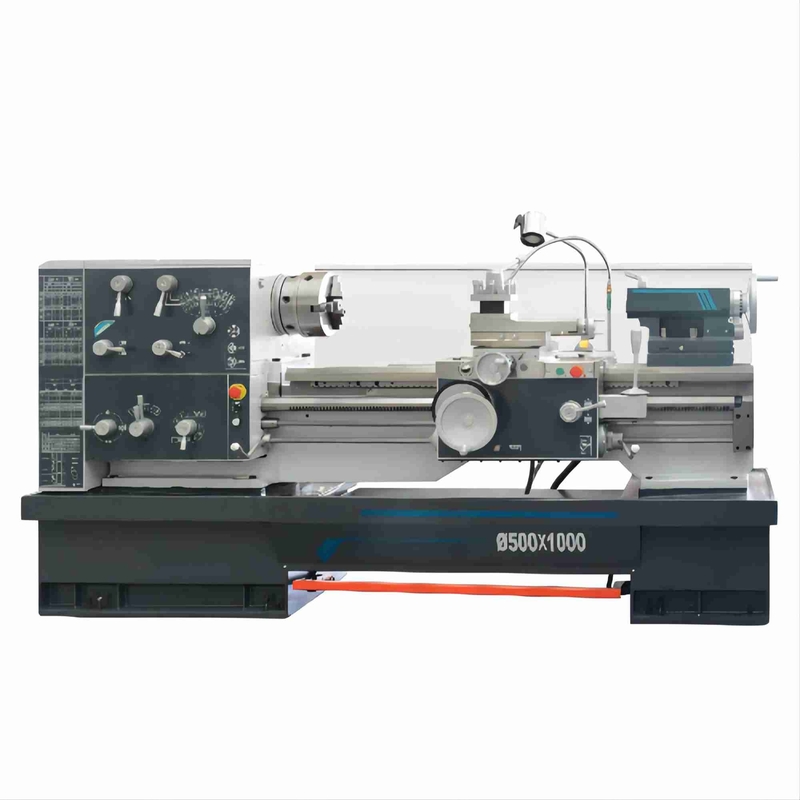

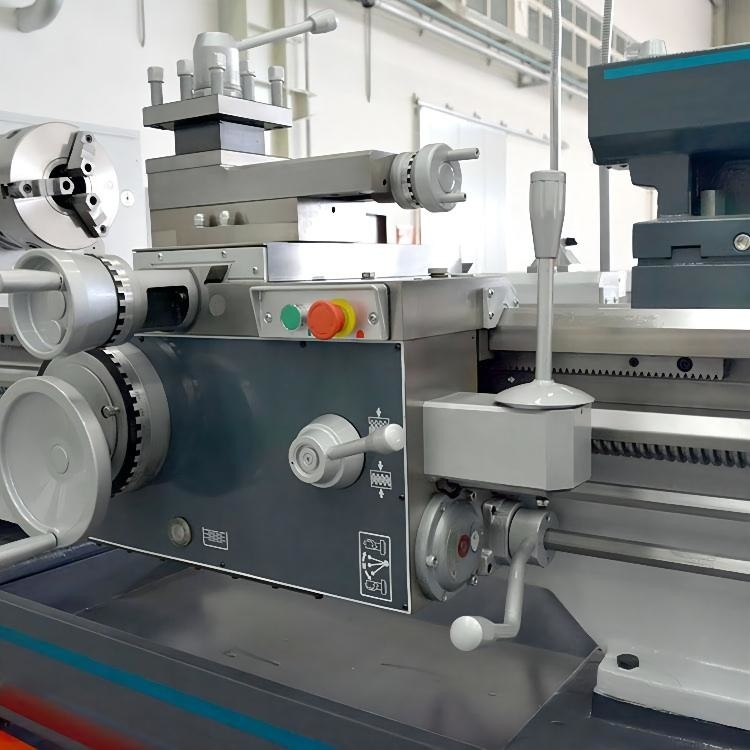

CDS6166C/CDS6266C tourne pour des tours de vente fabriqués en Chine a employé pour tourner le métal



Présentation de produit

La série de CD-s de tours ordinaires adopter la forme plate rectangulaire populaire, avec les jambes avant et arrière larges. Le lit a été durci et rectifié par la surface à haute fréquence, et la dureté était G50. Après l'extinction et la précision à haute fréquence rectifiant, la précision de vitesse peut atteindre la catégorie 7.
La précision de dimension des pièces traitées par cette machine peut atteindre IT7 de niveau, et l'aspérité peut atteindre le niveau 1,6.


Configuration de produit



Modèle de produit UNITÉ CDS6150C CDS6250C CDS6156C CDS6256C CDS6166C CDS6266C
spécifications
Diamètre maximal d'oscillation au-dessus de lit millimètre Ø500 Ø560 Ø660
Diamètre de Max.swing au-dessus de glissière croisée millimètre Ø290 Ø350 Ø440
Diamètre de Max.swing dans l'espace millimètre — Ø760 — Ø800 — Ø870
Longueur dans l'espace millimètre — 280 — 280 — 280
Longueur maximale d'objet millimètre 750/1000/1500/2000/3000
Longueur de coupe maximale millimètre 700/950/1450/1950/2950
Axe
nez d'axe   D8
Trou d'axe millimètre Ø105 (diamètre permis ≤Ø103 de barre)
Taille de mandrin millimètre Ø315
Chandelle de trou d'axe   110 1h20 de millimètre
Couple de Max.Spindle Nanomètre 1100
Gammes de vitesse d'axe T/MN 26-1700 (16 vitesses)
Taille de centre d'axe millimètre 250 280 325
Puissance de moteur d'axe kilowatt 7,5 (10 HP)
Contre-pointe
Diamètre de cannette de contre-pointe millimètre Ø75
Voyage de cannette de contre-pointe millimètre 150
Chandelle de cannette de contre-pointe   La TA No.5
Feeds&Threads (vis métrique de *inch de vis)
Alimentation longitudinale   0.044-1.48〜 *0.044 0,148 in/rpm de mm/rpm (45 sortes) (45 sortes)
Alimentation croisée   0.022~0.74mm/rpm (45 sortes) *0.031-0.092 in/rpm (45 sortes)
Fils métriques millimètre 0.5-80 (73 sortes de sortes *53)
Fils modulaires millimètre 0.5-40 (45 sortes de sortes *66)
Fils de pouce TPIs 7/16-80 (47 sortes de sortes *47)
Fils diamétraux de lancement DP 7/8~160 (47 sortes de sortes *48)
Courrier d'outil
Taille de jambe de Max.tool millimètre 25X25
Voyage de glissière supérieure millimètre 150
dimensions de machine
(L*W*H)
millimètre 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) 2680X1223X1325 (750)
2930X1223X1325 (1000)
3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000)
2680X1223X1370 (750)
2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000)
Poids de machine kilogramme 2120/2170/2420/2620/3120 2180/2270/2480/2680/3180 2400/2500/2700/2900/3400

Configurations standard
mandrin 3-Jaw
couverture de vis sans fin
Centre fixe de contre-pointe
courrier de l'outil 4-way
Frein de pied
Boîte à outils standard
Repos régulier (≥1500mm disponibles)
Repos de disciple (≥1500mm disponibles)

Configurations facultatives
mandrin 4-Jaw
courrier d'outil de Rapide-changement
Garde de mandrin
Garde de courrier d'outil
Garde d'éclaboussure arrière
Centre vivant de contre-pointe
Plaque avant
Cadran de fil
Plat d'entraînement
attachement de Chandelle-rotation
DRO
Arrêt de chariot
Protections réglables
Boulons d'anchrage
Centre d'axe et douille centrale
Repos régulier de rest&Follow (≤1000mm disponibles)



Notre avantage :
Avantage 1 : CE, certification d'OIN.
Avantage 2 : Plein cheminement de production.
Avantage 3 : Ingénieurs postés dans la garantie d'usine le plus de haute qualité.
Avantage 4 : Plus de fournisseurs comme solutions de rechange, garantissent votre plus bas prix.
Avantage 5 : Le personnel de vente qui ont été dans les affaires pendant plus de 10 années, répondent à vos préventes/questions après-vente.
Avantage 6 : OEM, production d'ODM, pour répondre aux besoins de client dans tous les aspects.
Avantage 7 : Bas MOQ pour seulement 1 unité.
Avantage 8 : Pour de petites dans-actions garanties d'équipement (tel que des aléseuses) toute l'année.
