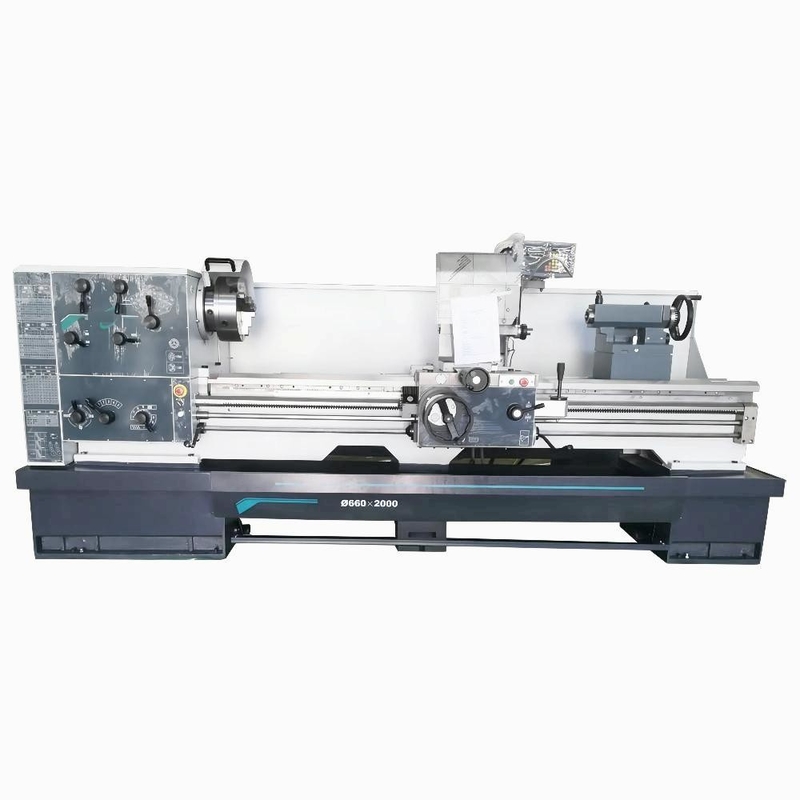

Machine moyenne de filetage manuelle de tour de la machine CDS6150C CDS6250C Gap de tour
Détails du produit
| Nom de produit: | Machine horizontale de tour de CDS6150C/CDS6250C utilisée pour différents processus de rotation | Diamètre maximal d'oscillation au-dessus de lit: | Ø500mm |
|---|---|---|---|
| Diamètre de Max.swing au-dessus de glissière croisée: | Ø290mm | Diamètre de Max.swing dans l'espace: | —/Ø760mm |
| Longueur maximale d'objet: | 750/1000/1500/2000/3000mm | Longueur de coupe maximale: | 700/950/1450/1950/2950mm |
| Trou d'axe: | Ø105 (barre permise diameter≤Ø103) millimètre | Gammes de vitesse d'axe: | 26-1700 (16 vitesses) T/MN |
| Puissance de moteur d'axe: | 7,5 (10 HP) kilowatts | Diamètre de cannette de contre-pointe: | Ø75mm |
| Mettre en évidence |
Machine de filetage manuelle de tour,Machine de filetage moyenne de tour,Machine moyenne de tour de Gap |
||
Description du produit
Type manuel fil de CDS6150C/CDS6250C usinant la machine de tour de Gap de taille moyenne
Présentation de produit
Les tours ordinaires de série de CD-s ont une forme plate à angle droit populaire avec les jambes avant et arrière larges. Le lit a subi
surface à haute fréquence éteignant et rectifiant, avec une dureté de extinction de G50. La vitesse de headbox a subi à haute fréquence
l'extinction et le meulage de précision des dents, et l'exactitude de vitesse peuvent atteindre de niveau 7. L'exactitude dimensionnelle des pièces
traité sur cette machine peut atteindre IT7 de niveau, et l'aspérité peut atteindre le niveau 1,6.
Configuration de produit
| Modèle de produit | UNITÉ | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| spécifications | ||||||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø500 | Ø560 | Ø660 | ||||
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø290 | Ø350 | Ø440 | ||||
| Diamètre de Max.swing dans l'espace | millimètre | — | Ø760 | — | Ø800 | — | Ø870 | |
| Longueur dans l'espace | millimètre | — | 280 | — | 280 | — | 280 | |
| Longueur maximale d'objet | millimètre | 750/1000/1500/2000/3000 | ||||||
| Longueur de coupe maximale | millimètre | 700/950/1450/1950/2950 | ||||||
| Axe | ||||||||
| nez d'axe | D8 | |||||||
| Trou d'axe | millimètre | Ø105 (diamètre permis ≤Ø103 de barre) | ||||||
| Taille de mandrin | millimètre | Ø315 | ||||||
| Chandelle de trou d'axe | 110 1h20 de millimètre | |||||||
| Couple de Max.Spindle | Nanomètre | 1100 | ||||||
| Gammes de vitesse d'axe | T/MN | 26-1700 (16 vitesses) | ||||||
| Taille de centre d'axe | millimètre | 250 | 280 | 325 | ||||
| Puissance de moteur d'axe | kilowatt | 7,5 (10 HP) | ||||||
| Contre-pointe | ||||||||
| Diamètre de cannette de contre-pointe | millimètre | Ø75 | ||||||
| Voyage de cannette de contre-pointe | millimètre | 150 | ||||||
| Chandelle de cannette de contre-pointe | La TA No.5 | |||||||
| Feeds&Threads (vis métrique de *inch de vis) | ||||||||
| Alimentation longitudinale | 0.044-1.48〜 *0.044 0,148 in/rpm de mm/rpm (45 sortes) (45 sortes) | |||||||
| Alimentation croisée | 0.022~0.74mm/rpm (45 sortes) *0.031-0.092 in/rpm (45 sortes) | |||||||
| Fils métriques | millimètre | 0.5-80 (73 sortes de sortes *53) | ||||||
| Fils modulaires | millimètre | 0.5-40 (45 sortes de sortes *66) | ||||||
| Fils de pouce | TPIs | 7/16-80 (47 sortes de sortes *47) | ||||||
| Fils diamétraux de lancement | DP | 7/8~160 (47 sortes de sortes *48) | ||||||
| Courrier d'outil | ||||||||
| Taille de jambe de Max.tool | millimètre | 25X25 | ||||||
| Voyage de glissière supérieure | millimètre | 150 | ||||||
| dimensions de machine (L*W*H) |
millimètre | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Poids de machine | kilogramme | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
| Configurations standard | |
| mandrin 3-Jaw | couverture de vis sans fin |
| Centre fixe de contre-pointe | courrier de l'outil 4-way |
| Frein de pied | Boîte à outils standard |
| Repos régulier (≥1500mm disponibles) | |
| Repos de disciple (≥1500mm disponibles) | |
| Configurations facultatives | ||
| mandrin 4-Jaw | courrier d'outil de Rapide-changement | |
| Garde de mandrin | Garde de courrier d'outil | |
| Garde d'éclaboussure arrière | Centre vivant de contre-pointe | |
| Plaque avant | Cadran de fil | |
| Plat d'entraînement | attachement de Chandelle-rotation | |
| DRO | Arrêt de chariot | |
| Protections réglables | Boulons d'anchrage |
|
| Centre d'axe et douille centrale | ||
| Repos régulier de rest&Follow (≤1000mm disponibles) |
||
