Machine de rotation horizontale 7.5KW CDS6156B CDS6256B de tour de CDS-B
Détails du produit
| Nom de produit: | Machine horizontale de tour de CDS6156B/CDS6256B | <i>Max.</i> <b>Max.</b> <i>swing diameter over bed</i> <b>diamètre de balançoire au-dessus du lit</b: | Ø560mm |
|---|---|---|---|
| Diamètre de Max.swing au-dessus de glissière croisée: | Ø350mm | Diamètre de Max.swing dans l'espace: | —/Ø800mm |
| Longueur maximale d'objet: | 750/1000/1500/2000/3000mm | Longueur de coupe maximale: | 700/950/1450/1950/2950mm |
| Trou d'axe: | Ø82 (barre permise diameter≤Ø80) millimètre | Gammes de vitesse d'axe: | 26-2000 (16 vitesses) T/MN |
| Puissance de moteur d'axe: | 7.5KW (10 HP) | Diamètre de cannette de contre-pointe: | Ø75mm |
| Mettre en évidence |
Tour de rotation horizontal de CDS-B,Tour 7.5KW de rotation horizontal,Tour de rotation horizontal de CDS6256B |
||
Description du produit

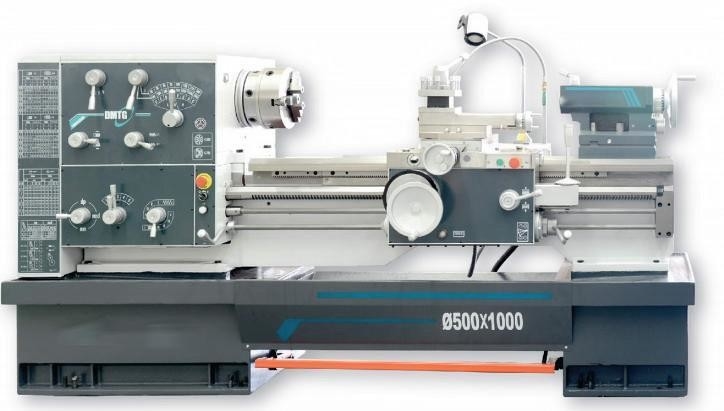

Machine horizontale de tour de série de CDS-B utilisée pour différents processus de rotation
Présentation de produit
Le tour ordinaire de série de CDS-B peut être utilisé pour différents processus de rotation, comme : parties de rotation du cylindre, du visage d'extrémité et du visage intérieurs et externes de cône ; Un tour avec une selle peut être utilisé pour tourner le grand diamètre ou les pièces déformées. Selon la demande du client, nous fournissons les machines-outils métriques ou de pouce de vis pour accomplir la rotation des fils métriques, de pouce, de module et de diamètre de lancement. Terminez les travaux de forer, de forer et de tirer le réservoir.
Caractéristiques principales
1. Le corps de machine casted avec de la fonte de haute résistance, et le rail de guide du lit de machine adopte une disposition en forme de montagne et plate de rail de guide.
La grande section porteuse a, donc, la bonnes rigidité et absorption des chocs, qui peuvent assurer la coupe à haute précision.
2. L'embrayage de plat mécanique de frottement est utilisé dans la boîte principale d'axe de la machine-outil : par le levier de commande, il n'y a aucun besoin de changer la vitesse du moteur
Et arrêtez le moteur peut réaliser que le changement de vitesse d'axe, l'arrêt, renverser, et la boîte d'axe est forcé pour lubrifier.
3. le B est 82mm, C est trou d'axe de 105mm.
4. support d'outil mécanique de Haut-rigidité avec la fiabilité élevée.
5. La boîte de glissière de la machine-outil est équipée d'un dispositif rapide et d'un grand mécanisme de déclenchement de sécurité de roue de main pour la boîte de glissière. Avec
La fonction de verrouillage de protection de la tige lisse et de la vis sans fin assure l'opération normale et sans problèmes du système d'alimentation.
6. Le type de fil peut être changé en changeant la position de poignée de la boîte à alimentation de la machine-outil.
7. La boîte de glissière de la machine-outil est équipée d'un dispositif rapide et d'un dispositif de protection de sécurité de surcharge ; opération croisée verticale et horizontale
Poignée verticale, ouverture et poignée se fermante d'écrou.
8. un grand choix d'accessoires de sécurité et de protection sont disponibles pour que les utilisateurs choisissent de.
Configuration standard : couverture de vis sans fin, frein de pied, couverture de ceinture et panne électrique d'ouverture et de courant d'armoire et d'autres accessoires fonctionnels.
Ordre spécial : garde de courrier d'outil, garde de mandrin, arrêt de chariot, etc.
| Configurations standard | |
| mandrin 3-Jaw | couverture de vis sans fin |
| Centre fixe de contre-pointe | courrier de l'outil 4-way |
| Frein de pied | Boîte à outils standard |
| Repos régulier (≥1500mm disponibles) | |
| Repos de disciple (≥1500mm disponibles) | |
| Configurations facultatives | ||
| mandrin 4-Jaw | courrier d'outil de Rapide-changement | |
| Garde de mandrin | Garde de courrier d'outil | |
| Garde d'éclaboussure arrière | Centre vivant de contre-pointe | |
| Plaque avant | Cadran de fil | |
| Plat d'entraînement | attachement de Chandelle-rotation | |
| DRO | Arrêt de chariot | |
| Protections réglables | Boulons d'anchrage |
|
| Centre d'axe et douille centrale | ||
| Repos régulier de rest&Follow (≤1000mm disponibles) | ||
Configuration de produit
| Modèle de produit | UNITÉ | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| spécifications | ||||||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø500 | Ø560 | Ø660 | ||||
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø290 | Ø350 | Ø440 | ||||
| Diamètre de Max.swing dans l'espace | millimètre | — | Ø760 | — | Ø800 | — | Ø870 | |
| Longueur dans l'espace | millimètre | — | 280 | — | 280 | — | 280 | |
| Longueur maximale d'objet | millimètre | 750/1000/1500/2000/3000 | ||||||
| Longueur de coupe maximale | millimètre | 700/950/1450/1950/2950 | ||||||
| Axe | ||||||||
| nez d'axe | D8 | |||||||
| Trou d'axe | millimètre | Ø82 (diamètre permis ≤Ø80 de barre) | ||||||
| Taille de mandrin | millimètre | Ø250 | Ø315 | |||||
| Chandelle de trou d'axe | 90 1h20 de millimètre | |||||||
| Couple de Max.Spindle | Nanomètre | 1100 | ||||||
| Gammes de vitesse d'axe | T/MN | 26-2000 (16 vitesses) | ||||||
| Taille de centre d'axe | millimètre | 250 | 280 | 325 | ||||
| Puissance de moteur d'axe | kilowatt | 7,5 (10 HP) | ||||||
| Contre-pointe | ||||||||
| Diamètre de cannette de contre-pointe | millimètre | Ø75 | ||||||
| Voyage de cannette de contre-pointe | millimètre | 150 | ||||||
| Chandelle de cannette de contre-pointe | La TA No.5 | |||||||
| Feeds&Threads (vis métrique de *inch de vis) | ||||||||
| Alimentation longitudinale | 0.044-1.48〜 *0.044 0,148 in/rpm de mm/rpm (45 sortes) (45 sortes) | |||||||
| Alimentation croisée | 0.022~0.74mm/rpm (45 sortes) *0.031-0.092 in/rpm (45 sortes) | |||||||
| Fils métriques | millimètre | 0.5-80 (73 sortes de sortes *53) | ||||||
| Fils modulaires | millimètre | 0.5-40 (45 sortes de sortes *66) | ||||||
| Fils de pouce | TPIs | 7/16-80 (47 sortes de sortes *47) | ||||||
| Fils diamétraux de lancement | DP | 7/8~160 (47 sortes de sortes *48) | ||||||
| Courrier d'outil | ||||||||
| Taille de jambe de Max.tool | millimètre | 25X25 | ||||||
| Voyage de glissière supérieure | millimètre | 150 | ||||||
| dimensions de machine (L*W*H) |
millimètre | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Poids de machine | kilogramme | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
