Machine conventionnelle horizontale CW61125M CW62125M Manual Centre Lathes de tour
Détails du produit
| Nom de produit: | Machine horizontale de tour de CW61125M/CW62125M | Diamètre maximal d'oscillation au-dessus de lit: | Ø1250mm |
|---|---|---|---|
| Diamètre de Max.swing au-dessus de glissière croisée: | Ø880mm | Diamètre de Max.swing dans l'espace: | —/Ø1650mm |
| Longueur maximale d'objet: | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) millimètre | Longueur de coupe maximale: | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) millimètre |
| nez d'axe: | A2-15 | Trou d'axe: | Ø130 (permis de passer par le diamètre ≤Ø128 de barre) |
| Gammes de vitesse d'axe: | 3.15-315* (21Speeds) (〜 390 d'inversion 4,5 12 vitesses) | Diamètre de cannette de contre-pointe: | Ø160 (poids maximal 6T d'objet) ; Choisissez : Ø200 (poids maximal d'objet 8T) Ø240 (poids maximal 1 |
| Mettre en évidence |
CW61125M Conventional Lathe Machine,CW62125M Conventional Lathe Machine,Tours de CW62125M Horizontal Manual Centre |
||
Description du produit

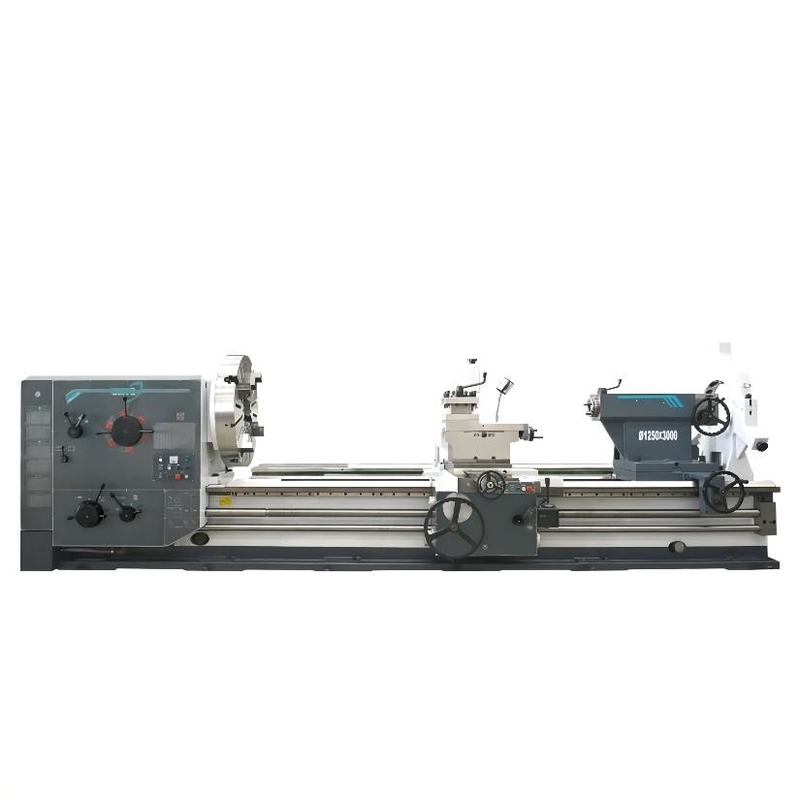

Tour central manuel de machine de CW61125M/CW62125M Conventional Lathe China à vendre
Configuration de produit
| Modèle de produit | UNITÉ | CW61100M | CW62100M | CW61125M | CW62125M | |
| spécifications | ||||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø1000 | Ø1250 | |||
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø630 | Ø880 | |||
| Diamètre de Max.swing dans l'espace | millimètre | — | Ø1400 | — | Ø1650 | |
| Longueur dans l'espace | millimètre | — | 772 | — | 772 | |
| Longueur maximale d'objet | millimètre | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Longueur de coupe maximale | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Poids maximal d'objet | kilogramme | 6000 (choisissez : 8000 10000) | ||||
| Largeur de voie de guidage de lit | millimètre | 755 | ||||
| Axe | ||||||
| nez d'axe | A2-15 | |||||
| Trou d'axe | millimètre | Ø130 (permis de passer par le diamètre ≤Ø128 de barre) | ||||
| Taille de mandrin | millimètre | Ø1000 | Ø1000 | |||
| Chandelle de trou d'axe | 140 métriques (1h20) (140mm, avec No.6MT réduisant la douille) |
|||||
| Couple de Max.Spindle | kNm | 10,5 (22kW) choisissent : 12,5 (30 kilowatts) | ||||
| Gammes de vitesse d'axe | T/MN | 3.15-315* (21Speeds) (〜 390 d'inversion 4,5 12 vitesses) | ||||
| Taille de centre d'axe | millimètre | 500 | 625 | |||
| Puissance de moteur d'axe | kilowatt | 22 choisissez : 30 | ||||
| Contre-pointe | ||||||
| Diamètre de cannette de contre-pointe | millimètre | Ø160 (poids maximal 6T d'objet) ; Choisissez : Ø200 (poids maximal 8T d'objet) Ø240 (poids maximal 10T d'objet) |
||||
| Voyage de cannette de contre-pointe | millimètre | 300 | ||||
| Chandelle de cannette de contre-pointe | millimètre | 80 métriques (80mm, avec N0.6MT réduisant la douille) ; (la TA de no. Ø240 6 de Ø200 X) | ||||
| Feeds&Threads (vis métrique de *inch de vis) | ||||||
| Alimentation longitudinale | 0.1-12 mm/rpm (56 sortes) ; *0.0032 | 0,40 in/rpm (56 sortes) | |||||
| Alimentation croisée | 0.05-6 sorte de mm/rpm 56 ; *0.0016 〜 0,20 in/rpm (56 sortes) | |||||
| Fils métriques | millimètre | 1-120 (52 sortes) ; *1-120 (52 sortes) | ||||
| Fils modulaires | millimètre | 0.5-60 (46 sortes) ; *0.5〜 60 (46 sortes) | ||||
| Fils de pouce | TPIs | 1/4-30 (43 sortes) ; *1/4〜 30 (43 sortes) | ||||
| Fils diamétraux de lancement | DP | 1/2-60 (49 sortes) ; *1/2-60 (49 sortes) | ||||
| Courrier d'outil | ||||||
| Taille de jambe d'outil | millimètre | 45X45 | ||||
| Voyage de glissière supérieure | millimètre | 300 | ||||
| dimensions de machine (L*W*H) |
millimètre | 4450X1855X 1890(1500) 4950X1855X 1890(2000) 5950X1855X 1890(3000) 6950X1855X 1890(4000) 7950X1855X 1890(5000) 8950X1855X 1890(6000) 10950X1855X 1890(8000) |
4450X1955X 2015(1500) 4950X1955X 2015(2000) 5950X1955X 2015(3000) 6950X1955X 2015(4000) 7950X1955X 2015(5000) 8950X1955X 2015(6000) 10950X1955X 2015(8000) |
|||
| Poids de machine | kilogramme | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
Note : La limite de mandrin, la limitation de vitesse maximum d'axe est Ø315r/min quand le mandrin de Ø1000mm est installé, et la limitation de vitesse maximum d'axe est Ø200r/min quand Ø1250mm, mandrin de Ø1600mm est installé
Configurations standard
mandrin 4-Jaw
Centre de Live&fixed de contre-pointe
Garde de courrier d'outil
Boulon d'anchrage
Repos régulier de rest&Follow
(courrier<3000mm-option>
d'outil de ≥3000-Standard 4-way
Centre d'axe et douille centrale
Garde de mandrin
Boîte à outils et arme à feu standard d'huile
Facultatif
Cadran de fil
moteur de l'axe 30kw
Grand repos régulier
Contre-pointe capiteuse de devoir
Anti-ibration/réglables protections
courrier d'outil de Rapide-changement
DRO
Contre-pointe d'Electical
Dispositif de rouleau
(CWM)
