Lieu d'origine:
La Chine
Certification:
CE ISO
Numéro de modèle:
CW6163E/CW6263E
Vidéo
Vidéo
Vidéo

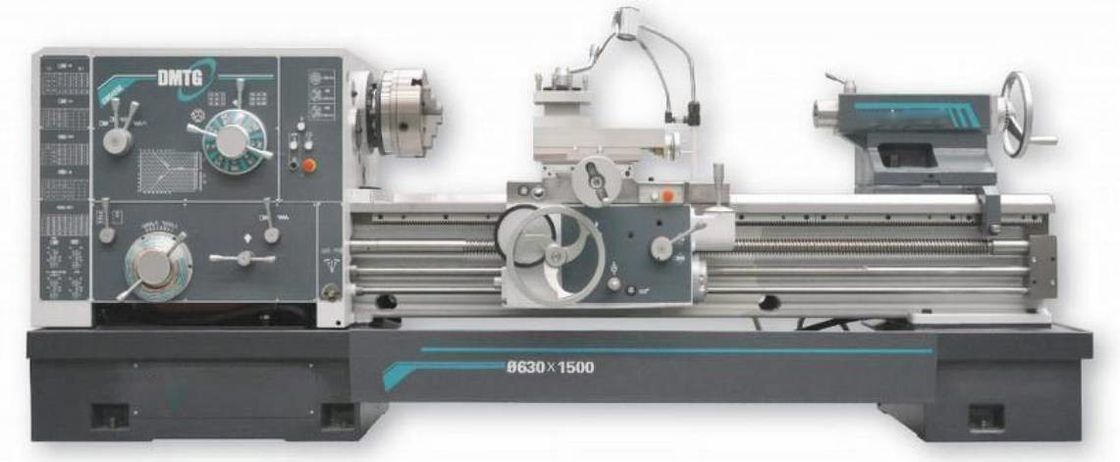

Prix résistant Torno CW6163E/CW6263E de machine de tour de haute précision
Présentation de produit
Les tours horizontaux de série de CW-E peuvent entreprendre les divers travaux de rotation, principalement pour tourner les surfaces cylindrique intérieures et externes, les surfaces coniques et d'autres pièces avec les surfaces tournantes. Rotation des visages d'extrémité, cannelure, coupure, forage, et rotation de divers métrique utilisé généralement, de pouce, du module et des fils diamétraux. Cette machine-outil est particulièrement appropriée à la production par lots faible traitant des ateliers et des ateliers mécaniques de réparation, et peut traiter l'acier, fonte et métaux non ferreux et d'autres matériaux. La principale différence entre un tour horizontal et un tour de selle est que le tour de selle a un lit avec une selle détachable, qui augmente la gamme de traiter des diamètres, et est très appropriée au traitement des pièces de disque et des pièces déformées. Elle peut fournir de diverses combinaisons des machines-outils métriques, des machines-outils de pouce et des diverses fonctions spéciales. L'exactitude dimensionnelle des parties traitées sur cette machine-outil peut atteindre IT7 de niveau, et l'aspérité peut atteindre le niveau Ra1.6.
| Configurations standard | |
| mandrin 3-Jaw | courrier de l'outil 4-way |
| Repos régulier (≥3000mm-Standard <3000mm-option> | |
| Suivez le repos (≥3000mm-Standard <3000mm-option> | |
| Boîte à outils standard | |
| Configurations facultatives | ||
| mandrin 4-Jaw | Garde de mandrin | |
| Garde de courrier d'outil | Garde d'éclaboussure arrière | |
| Ø130Diameter de trou d'axe | moteur de l'axe 15kW | |
| Centre de contre-pointe | Plaque avant | Cadran de fil |
| Plat d'entraînement | attachement de Chandelle-rotation | DRO |
| Boulons d'anchrage | Centre d'axe et douille centrale | |
| Protections réglables | Frein de pied (1000mm~3000mm disponibles) | |
Configuration de produit
| Modèle de produit | UNITÉ | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| spécifications | ||||||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø630 | Ø800 | Ø1000 | ||||
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø350 | Ø480 | Ø710 | ||||
| Diamètre de Max.swing dans l'espace | millimètre | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Longueur dans l'espace | millimètre | — | 350 | — | 350 | — | 350 | |
| Longueur maximale d'objet | millimètre | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Longueur de coupe maximale | CW61xxx | millimètre | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Axe | ||||||||
| nez d'axe | C11 *D11 | |||||||
| Trou d'axe | millimètre | Ø100 (C11) (diamètre permis ≤Ø98 de barre) *Ø105 (D11) (barre permise diameter≤Ø103) choisissez : Ø130 (barre permise diameter≤Ø128) |
||||||
| Taille de mandrin | millimètre | Ø315 | Ø400 | Ø400 | ||||
| Chandelle de trou d'axe | 120 métriques (1h20) Choisissez : Trou d'axe Ø130- 140 métriques (1h20) |
|||||||
| Couple de Max.Spindle | Nanomètre | 2400 | ||||||
| Gammes de vitesse d'axe | T/MN | 7.5-1000 (18 vitesses) | ||||||
| Taille de centre d'axe | millimètre | 315 | 400 | 515 | ||||
| Puissance de moteur d'axe | 11kw/1460rpm (50HZ) choisissent : 15kw/1460rpm (50HZ) | |||||||
| Contre-pointe | ||||||||
| Diamètre de cannette de contre-pointe | millimètre | Ø100 | ||||||
| Voyage de cannette de contre-pointe | millimètre | 250 | ||||||
| Chandelle de cannette de contre-pointe | La TA No.6 | |||||||
| Feeds&Threads (vis métrique de *inch de vis) | ||||||||
| Alimentation longitudinale | vis métrique | mm/r | 64 vitesses 1/1 0.1-1.52 ; 16/1 1.6-24.3 | |||||
| vis de pouce | in/r | 64〜 0,0612 des vitesses *1/1 0,0019 ; *16/1 0.0305-0.98 | ||||||
| Alimentation croisée | temps de 1/2 de l'alimentation longitudinale | |||||||
| Fils métriques | millimètre | 0,5〜 240 (52 sortes) *1-256 (57 sortes) |
1-240 (50 sortes) *1-256 (57 sortes) |
0,5〜 240 (52 sortes) *1-256 (57 sortes) |
||||
| Fils modulaires | millimètre | 0,5 〜 *0.5 128 du 〜 120 (53 sortes) (57 sortes) | ||||||
| Fils de pouce | TPIs | 28-1 (34 sortes) *32〜 1/16 (67 sortes) |
14-1 (26 sortes) *32-1/16 (67 sortes) |
28-1 (34 sortes) *32-1/16 (67 sortes) |
||||
| Fils diamétraux de lancement | DP | 28-1 (24 sortes) *32〜 1/8 (57 sortes) | ||||||
| Courrier d'outil | ||||||||
| Taille de jambe de Max.tool | millimètre | 30X30 | ||||||
| Voyage de glissière supérieure | millimètre | 200 | ||||||
| Angle de pivot de glissière supérieure | ±90° | |||||||
| dimensions de machine (L*W*H) |
millimètre | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Poids de machine | CW61xxx | kilogramme | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
